ページ: AP01 AVR MCU

URL: https://docs.leafony.com/leaf/processor/ap01/

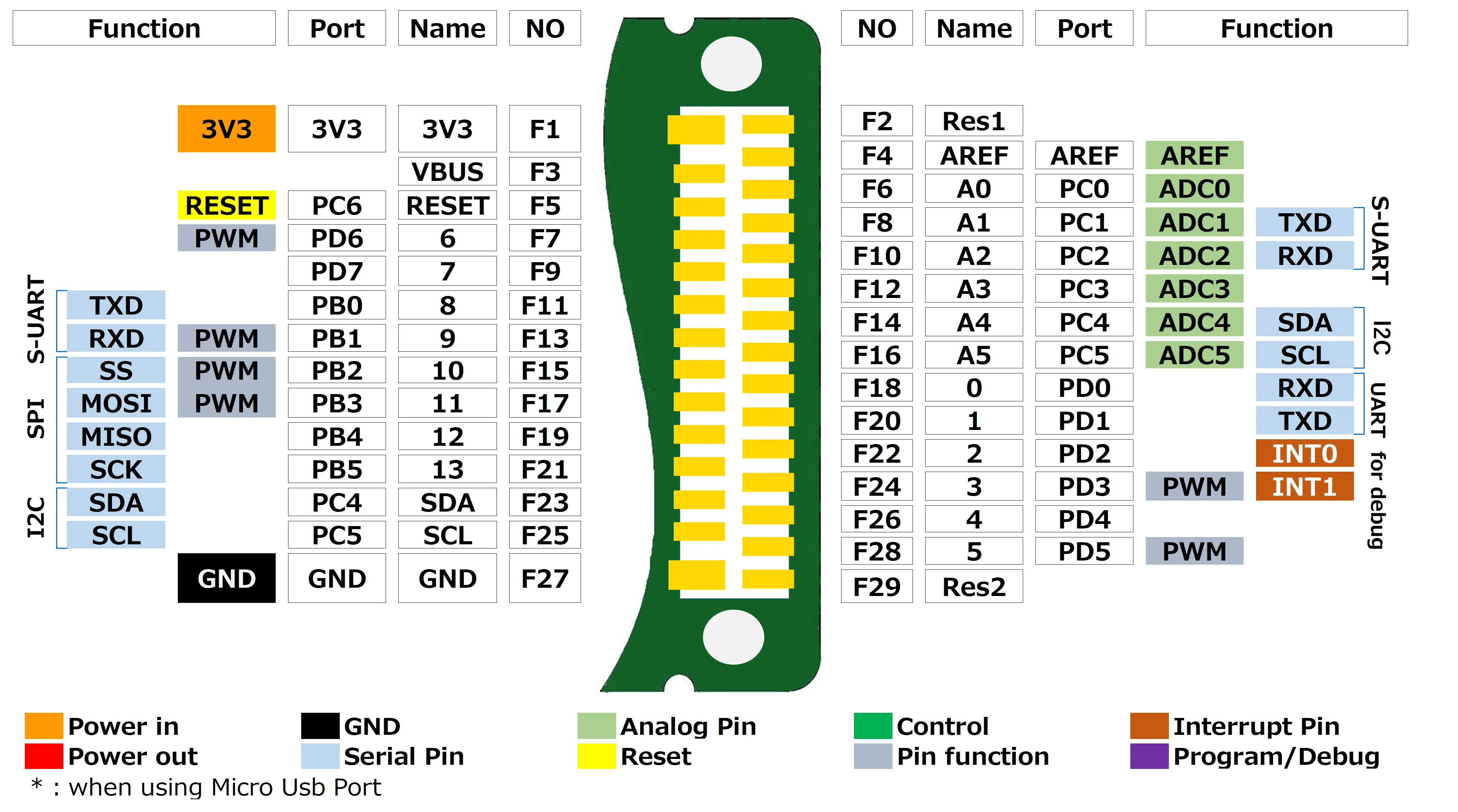

概要・見出し（抜粋）: 特徴 / 性能 / ブロック図 / ピン配置

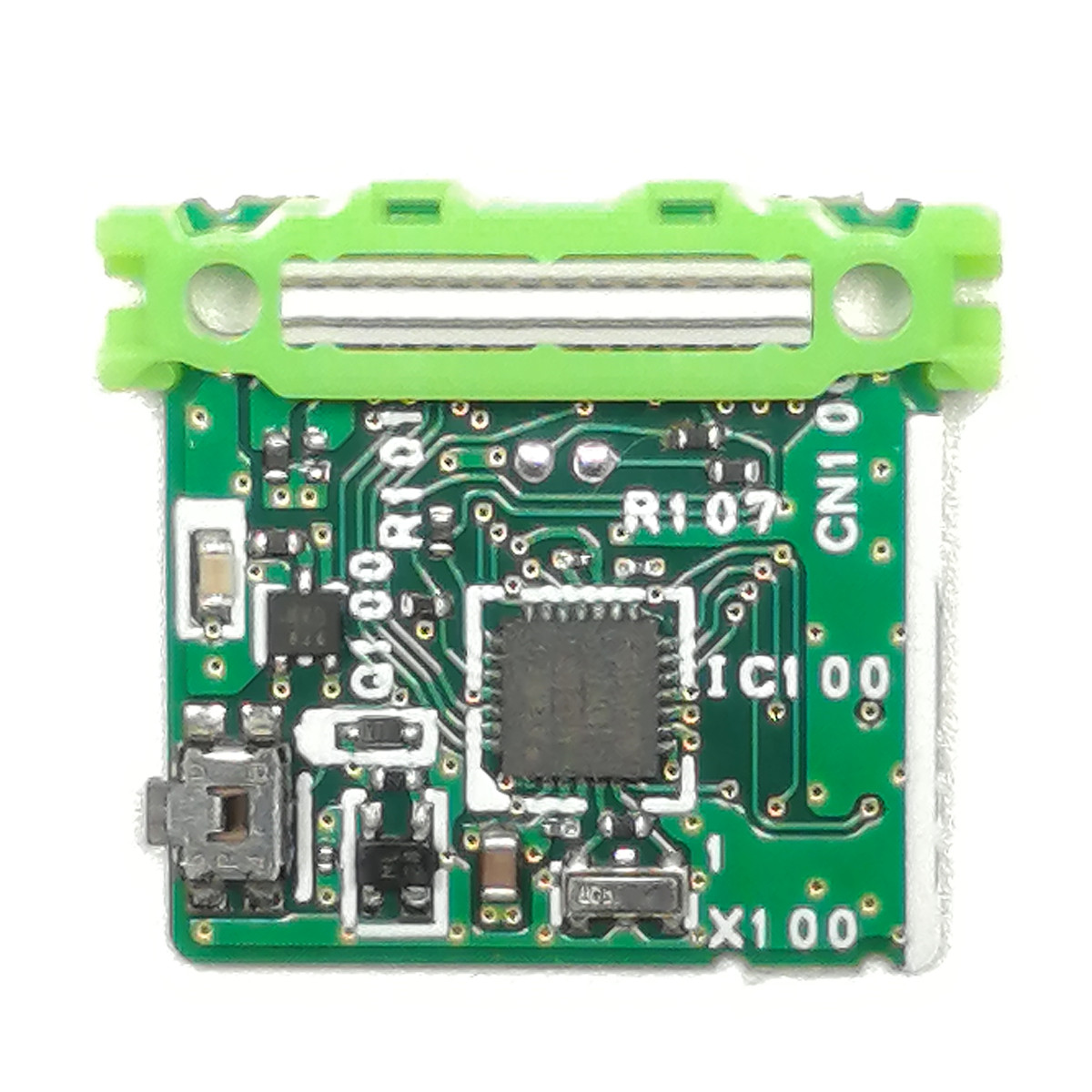

特徴

Arduino IDEで作成したプログラムを実行し、接続したセンサの値を読み取ったり、LEDなどの出力を制御したりできるMCU（マイコン）リーフです。

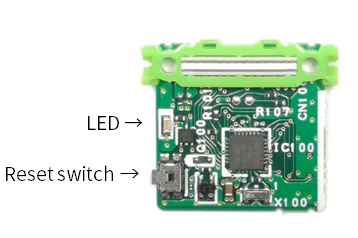

ATmega328Pを使用し、14個のデジタル入出力ピン（6個はPWM出力として使用可能）、6個のアナログ入力ピン、8MHz振動子、およびリセットボタンを備えています。USB接続にはUSBリーフを、ICSP接続にはShieldリーフを使用します。Arduino IDEでは、ボードにArduino Pro or Pro Mini、プロセッサにATmega328P(3.3V,8MHz)を選択します。

性能

Item	Description
Part number	ATmega328P
Operating voltage	3.3V
Input voltage	1.5-5V
Digital I/O	14
Analog input	6
ADC	10bit
Flash memory	32 KB
SRAM	2KB
EEPROM	1KB
Clock speed	8MHz
Arduino IDE Board Settings	Board: “Arduino Pro or Pro Mini”
	Processor: “ATmega328P (3.3V,8MHz)“
Dimension	W23×D20.5×H4.7mm
