自作リーフ開発

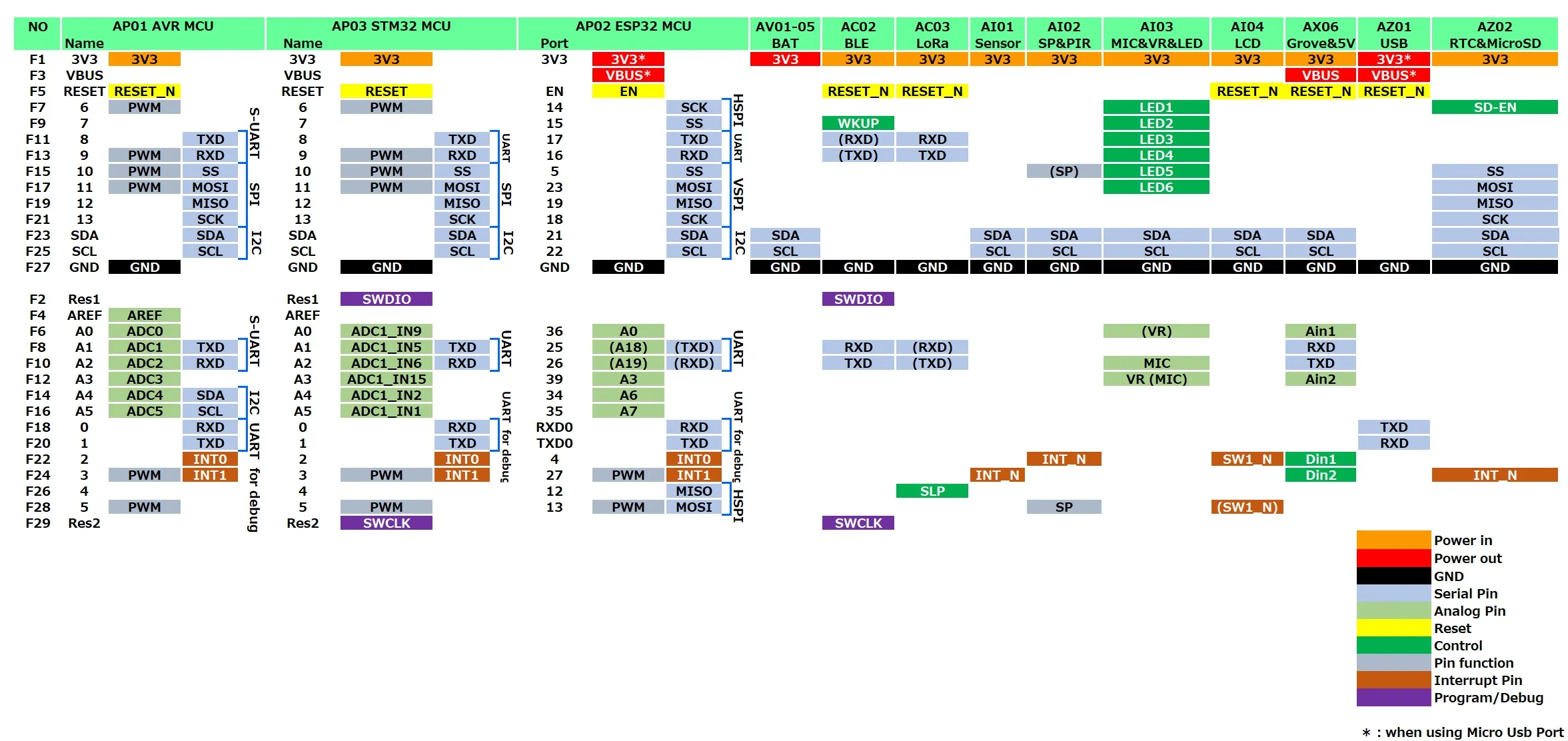

ピン配置のデータは、こちらを参照して下さい。


I2C アドレスのデータは、こちらを参照して下さい。

[![](./i2c address map.png)](./i2c address map.png)

KiCadとは、オープンソースのプリント基板CADで、Windows、Linux、Mac上で動作します。1992年にグルノーブル大学のJean-Pierre Charras氏によって、KiCadの最初のバージョンがリリースされ、それ以降、ボランティアで開発支援されています。

KiCadは、主に以下の5つのソフトウェアから構成されています。

SoftwareDescription
KiCadプロジェクトマネージャ
eeschema回路図エディタ
cvpcb回路設計で使われるコンポーネント用のフットプリントセレクタ
pcbnew3Dビュアが付属したPCBレイアウトプログラム
gerbviewガーバー(photoplotter documents) ビュア

Leafony用テンプレートは、リーフの外形、フットプリント、デザインルールが規定されており、リーフ基板の設計を容易にします。

基板製造時に必要なガーバとドリルファイルの出力方法を記します。

1.KiCad のPCBエディタを起動し、ファイル製造出力ガーバーをクリックします。

2.全体オプションガーバーオプションのチェック項目は、こちらを参照して下さい。

3.出力フォルダをGerberに設定し、プロットをクリックすると、以下のファイルが出来上がります。

Structure LayoutFilename
Top Copper Layer*-F_Cu.gtl
Top Soldermask*-F_Mask.gts
Top Silkscreen*-F_Silkscreen.gto
Top Solderpaste*-F_Paste.gtp
Bottom Copper Layer*-B_Cu.gbl
Bottom Soldermask*-B_Mask.gbs
Bottom Silkscreen*-B_Silkscreen.gbo
Bottom Solderpaste*-B_Paste.gbp
Inner Copper Layer*-In1_Cu.g2/ *-In2_Cu.g3
Board Mechanical Layer*-Edge_Cuts.gm1

1.KiCad のPCBエディタを起動し、ファイル製造出力ドリルファイルをクリックします。

2.ドリルファイルをクリックし、次に、マップファイルを生成をクリックします。

3.出力フォルダをGerberに設定し、以下のファイルがあることを確認します。

Structure LayoutFilename
Drill None Plated Layer *-NPTH.drl
Drill Plated Layer*-PTH.drl
Drill map None Plated Layer*-NPTH-drl_map.gbr
Drill map Plated Layer*-PTH-drl_map.gbr

部品実装時に必要な部品配置ファイルとBOMの出力方法を記します。

1.KiCad のPCBエディタを起動し、ファイル製造出力部品配置ファイルをクリックします。

2.出力フォルダをMountに設定し、以下のファイルがあることを確認します。

Structure LayoutFilename
Top mount Layer *-top.pos
Boytom mount Layer*-bottom.pos

3.拡張子.posファイルは、末尾に.txtを付けると(* -top.pos.txt/*-bottom.pos.txt )、テキストファイルになります。

BOMとは、「Bill Of Materials」の略で、「部品表」や「部品構成表」のことを指します。

1.KiCad の回路設計エディタを起動し、ツール部品表を生成をクリックします。

2.出力ファイルをBOM/*.csvにして、エクスポートをクリックします。

3.部品実装メーカに発注する場合は、メーカ名と型番が必要になります。PCBgogoのBOMの例は、こちらを参照して下さい。
