リーフ一覧

プロセッサ

AP01 AVR MCU

ATmega328Pを使用したリーフです。14個のデジタル入出力ピン（6個はPWM出力として使用可能）、6個のアナログ入力ピン、8MHz振動子、およびリセットボタンを備えています。

Basic Kit 2

AP03 STM32 MCU

STM32L452REシリーズを使用した32-bit MCUリーフです。USBを使用する場合はUSBリーフを、SWDを使用する場合はShieldリーフを使用します。

Basic Kit 2

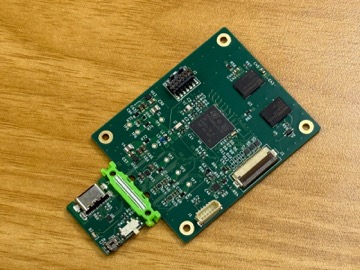

AP05 STM32N6

STMicroelectronicsのSTM32N6シリーズを搭載したMCUリーフです。画像処理やエッジAI用途の評価に使用します。

通信

AC02 BLE Sugar

Silicon Labsの技適認証済みBluetooth LEモジュールBGM11S22F256GA-V2を搭載したリーフです。

Basic Kit 2

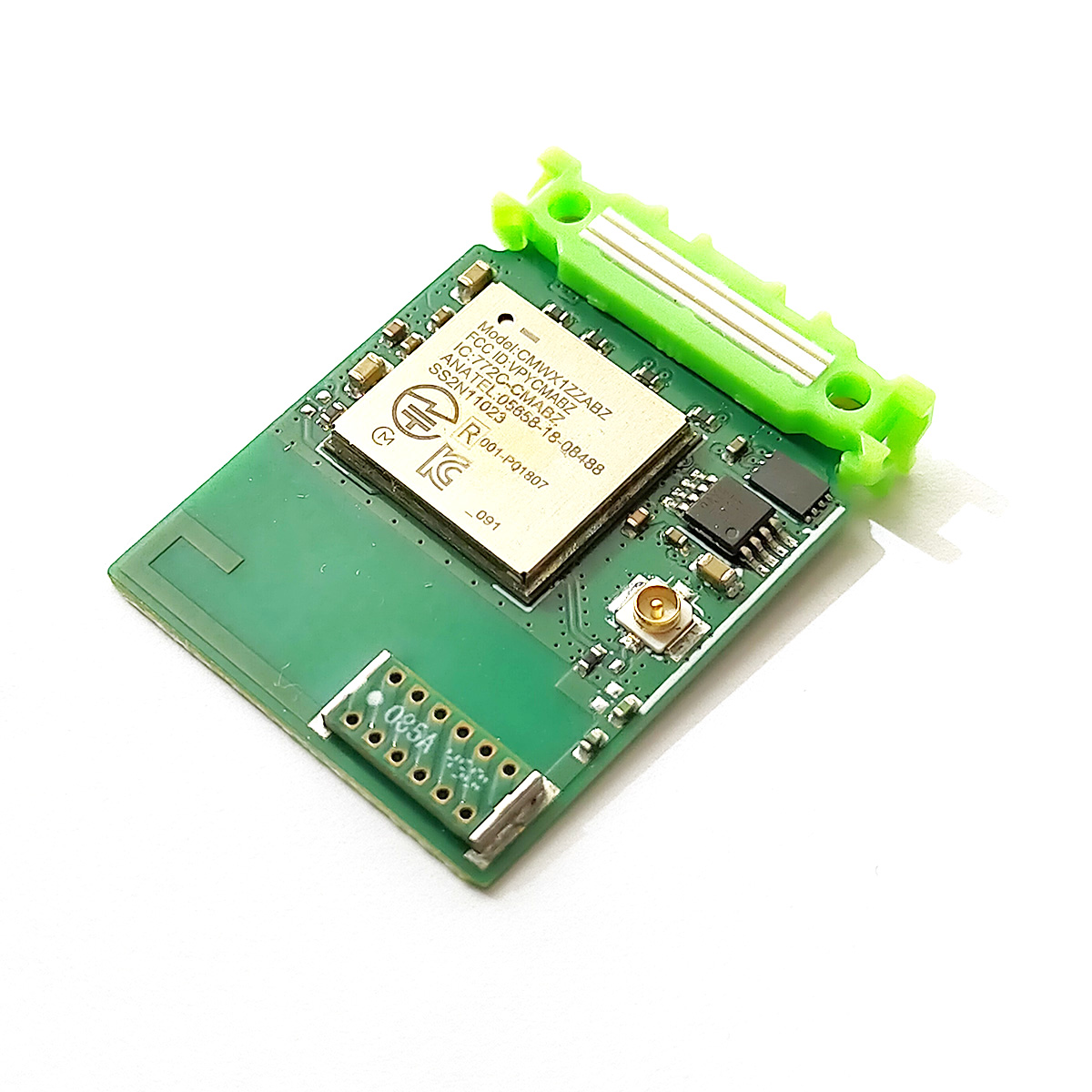

AC07 LoRa Mary

MurataのLoRaモジュールType ABZを搭載したリーフです。工事設計認証を受けたSTAF製チップアンテナを搭載しています。

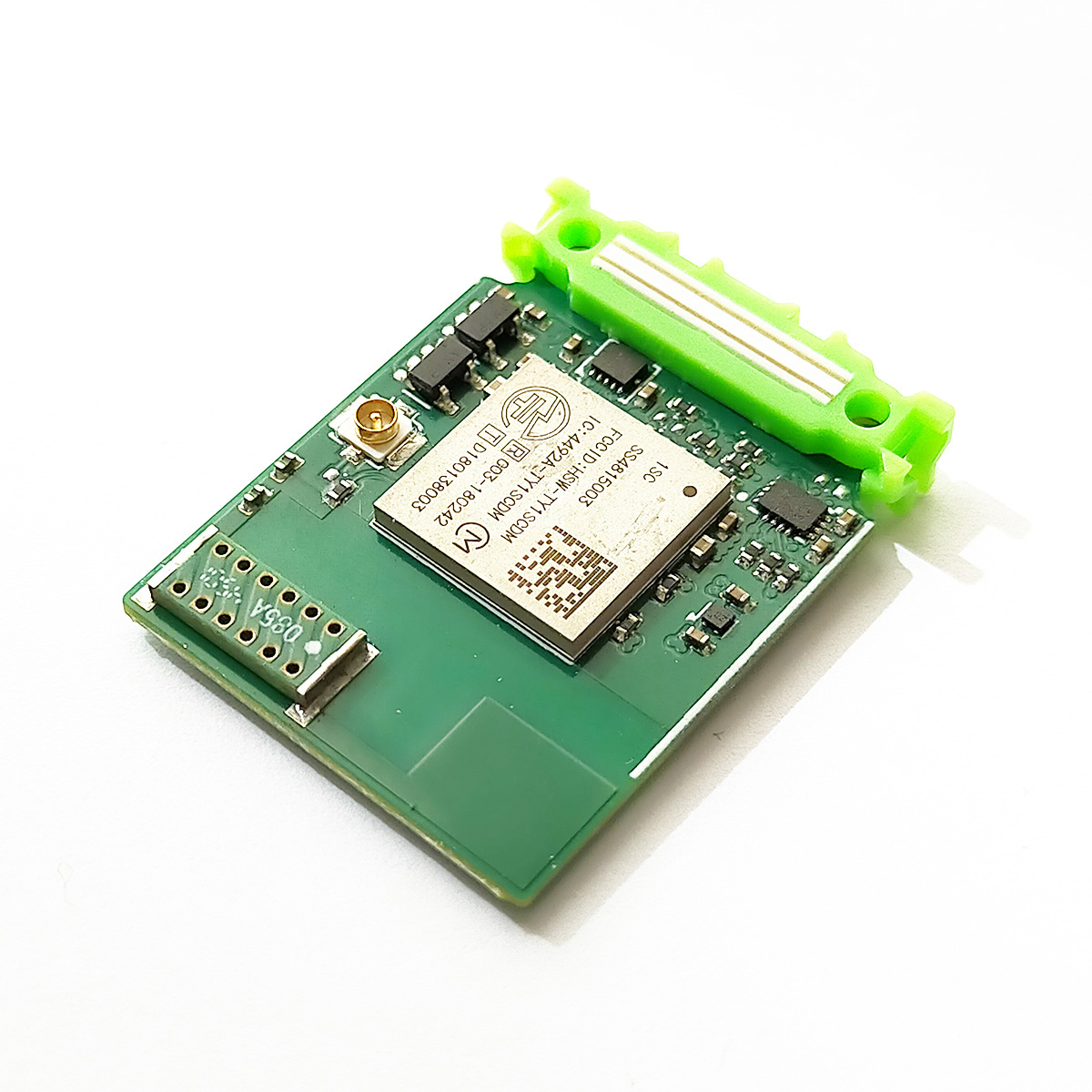

AC08 LTE-M Mary

MurataのLTE-MモジュールType 1SCを搭載したリーフです。工事設計認証を受けたSTAF製チップアンテナを搭載しています。

IO

AI01 4-Sensors

温湿度センサ、照度センサ、加速度センサを搭載したリーフです。省電力なセンサを搭載し長時間のセンシングに適しています。

Basic Kit 2

電源

AV01 CR2032

CR2032コイン電池ホルダと電源スイッチ、電圧モニタ用のADコンバータ、3V→3.3V昇圧回路を搭載した電源リーフです。2cm x 2cmのサイズで3.3Vの電源を供給可能です。

Basic Kit 2

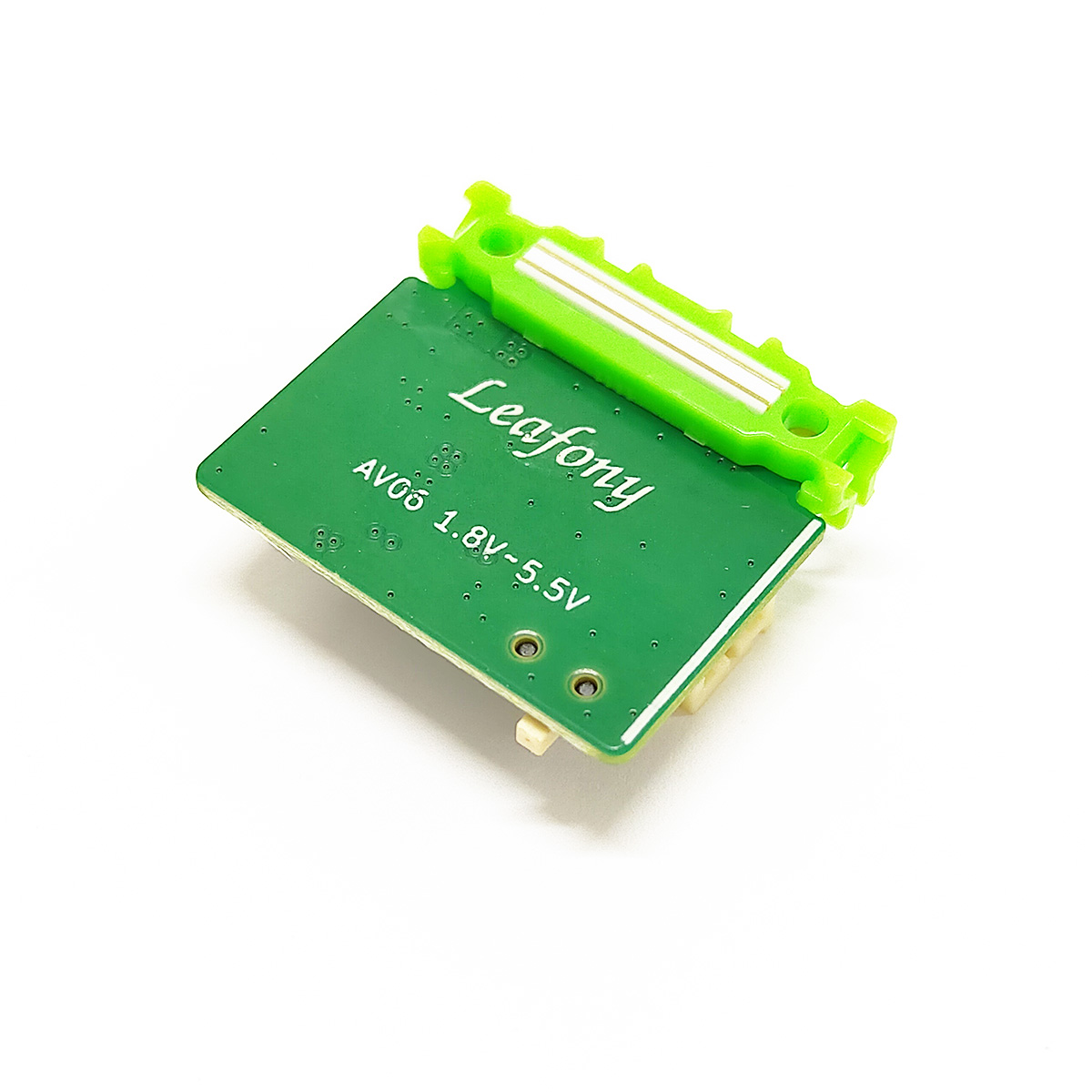

AV06 1.8V～5.5V

PHコネクタ、電源スイッチ、電圧モニタ用ADコンバータ、3.3V昇降圧回路を搭載した電源リーフです。1.8V～5.5Vの電池入力に対応し、3.3V・1Aを出力できます。

AV05 Solar Charger

太陽電池を利用した電源供給・充電に対応する電源リーフです。

拡張

AX01 Shield

Arduino Shield接続用コネクタ、SWDコネクタ、ICSPコネクタ、リーフI/F3個を実装した拡張基板です。

Extension Kit

AX02 29pin

リーフI/Fの29ピンすべてを2.54mmピッチのスルーホールに接続したリーフです。

Basic Kit 2

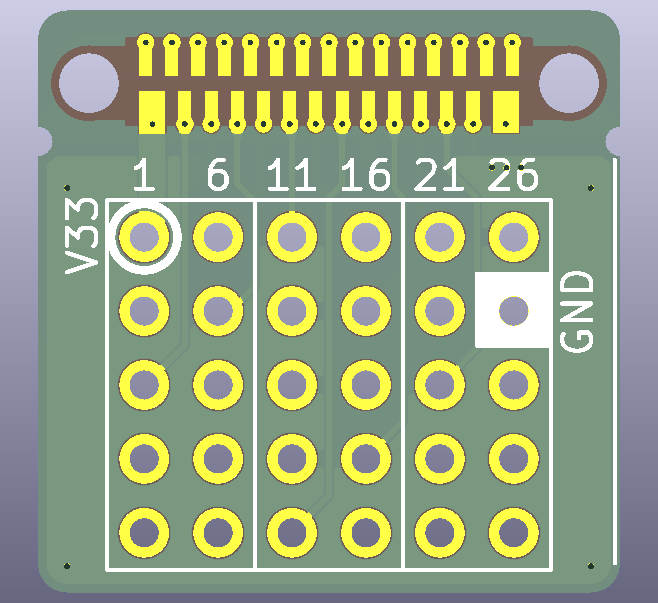

AX02B 29pin

Leafony Busの29ピンを2.54mmピッチのスルーホールパッドへ引き出す変換リーフです。試作や信号確認に利用できます。

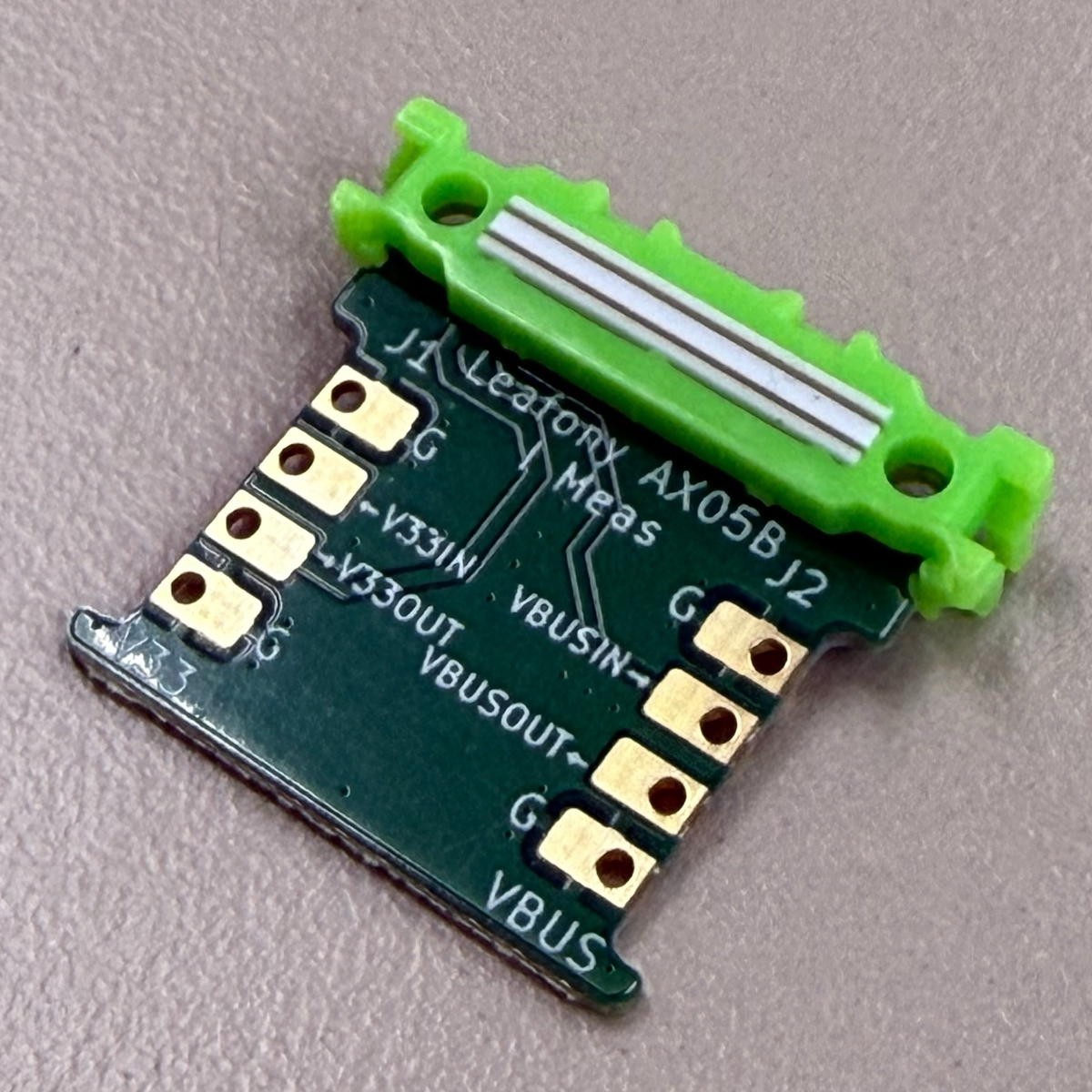

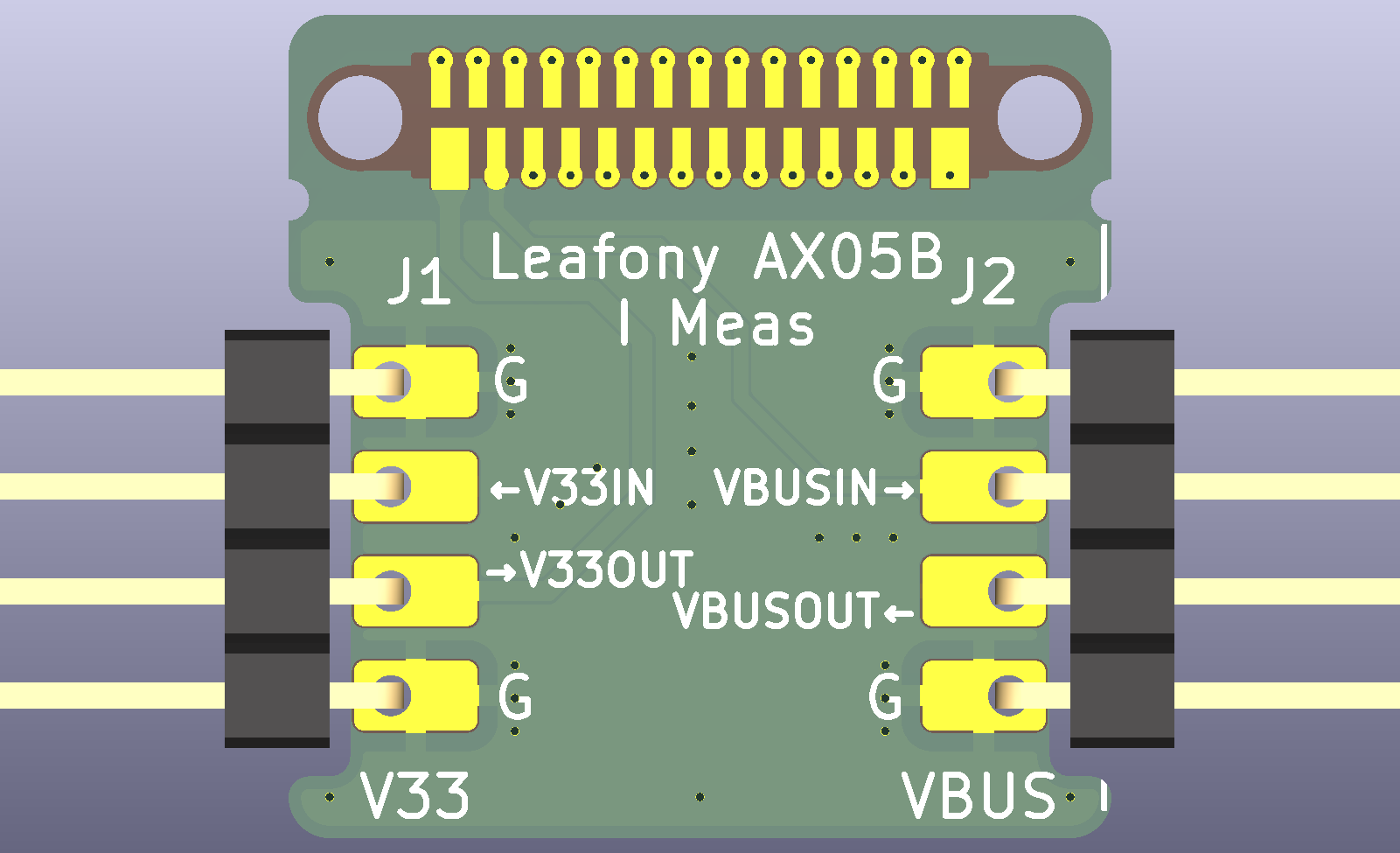

AX05B I Meas.

Leafony BusのV33とVBUSの電流測定用リーフです。外部電流測定器を電源ラインに直列接続できます。

その他

AZ01 USB

AVR MCU へのスケッチ書き込みやシリアルモニタを使用する場合に接続するリーフです。USB-UART変換ICとしてFTDI製FT232RQを搭載しています。USBのVBUS(5V)から降圧電源回路により3.3Vに変換し、各リーフにVBUSと3.3Vを供給します。

Basic Kit 2

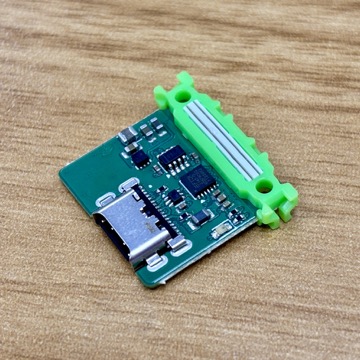

AZ01C USB-C

USB Type-Cコネクタを搭載したUSB-UART変換リーフです。FTDI製FT234XDでUART変換を行い、USB VBUSから生成した3.3VをLeafony Busへ供給します。

AZ61 Connector

Leafony Platformは、ACR (Anisotropic Conductive Rubber)を採用しています。ACRは絶縁性シリコーンゴムの中に金属導電部材を狭ピッチで配列したもので、圧縮することで電気的に接続できます。

Connector

AZ62 Connector Cover

Connector Coverは、ACR (Anisotropic Conductive Rubber)をゴミの付着から保護します。

Nut & Conn. Cover

AZ63 Nut Plate

Nut Plateは、リーフをネジで固定するときに使用します。市販の六角ナットは基板の電極に触れてショートを起こすことがあるため、使用しないでください。

Nut & Conn. Cover

AZ66 Basic Kit Case

Basic Kitのケースです。底面に付いたマグネットで壁に固定することが可能です。

Basic Kit 2

生産終了

AP02 ESP32 MCU

Espressif Systemsの、技適認証済みWi-FiとBluetooth LEを内蔵したモジュールESP32-WROOM-32を搭載した32-bit MCUリーフです。USB-UART変換ICを搭載し、スケッチの書き込みができます。

生産終了 ESP32 Wi-Fi Kit

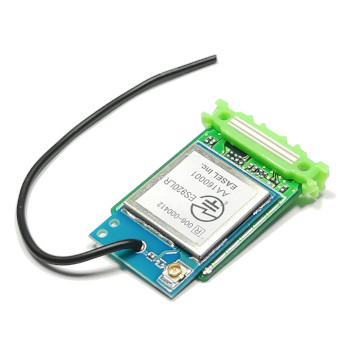

AC03 LoRa Easy

AC07 LoRa Maryのリリースに伴い、本リーフは生産終了いたしました。

生産終了

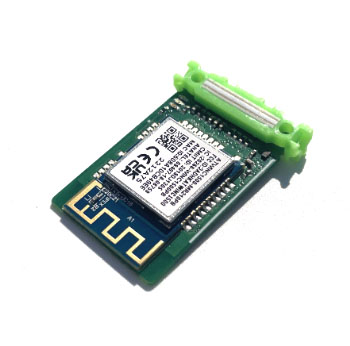

AC06 Wi-Fi Mary

本リーフは生産終了いたしました。

生産終了

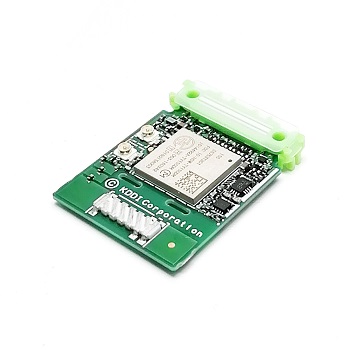

AC04 LTE-M King M

AC08 LTE-M Maryのリリースに伴い、本リーフは生産終了いたしました。

生産終了

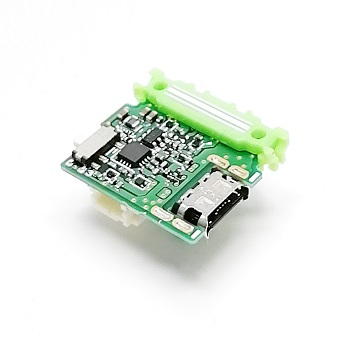

AC05 LTE-M King S

AC08 LTE-M Maryのリリースに伴い、本リーフは生産終了いたしました。

生産終了

AI02 SP&PIR

圧電スピーカと人感センサを搭載したリーフです。人感センサは接近検知アルゴリズムを内蔵しています。

生産終了 Extension Kit

AI03 MIC&VR&LED

MEMSマイク、ボリューム、LEDを搭載したリーフです。

生産終了 Extension Kit

AI04 LCD

キャラクタLCDユニットとユーザスイッチ2個を搭載したリーフです。

生産終了 Extension Kit

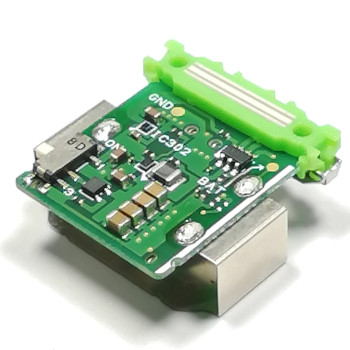

AV02 CR2450

CR2450コイン電池ホルダと電源スイッチ、電圧モニタ用のADコンバータ、3V→3.3V昇圧回路を搭載した電源リーフです。

生産終了

AV03 AA BAT

単3電池ホルダと電源スイッチ、電圧モニタ用のADコンバータ、3V→3.3V昇圧回路を搭載した電源リーフです。

生産終了 Extension Kit

AV04 2V～4.5V

SHコネクタと電源スイッチ、電圧モニタ用のADコンバータ、3.3V昇降圧回路を搭載した電源リーフです。

生産終了 ESP32 Wi-Fi Kit

AX03 Leaf x2

リーフを横並びに接続するためのコネクタリーフです。

生産終了 Extension Kit

AX04 Spacer

積み重ねた2枚のリーフの間に挟むスペーサリーフです。

生産終了 Extension Kit

AX05 I Meas.

3.3VおよびVBUSに流れる電流を測定するためのリーフです。

生産終了 Extension Kit

AX06 Grove&5V

Seeed Studio製 Groveシリーズに準拠する5Vで動作するUART、I2C、アナログ入力、デジタル入力が可能なリーフです。

生産終了 Extension Kit

AX07 Back to back

リーフを背中合わせに接続可能なコネクタリーフです。

生産終了 ESP32 Wi-Fi Kit

AX08 29pin header

リーフI/Fの29ピンすべてを2.54mmピッチのピンヘッダに接続したリーフです。

生産終了 ESP32 Wi-Fi Kit

AZ02 RTC&microSD

NXPのReal-Time Clock PCF8523TKおよびmicroSDカードスロットを搭載したリーフです。

生産終了 ESP32 Wi-Fi Kit

AZ67 AAA battery holder

JST製SHコネクタ付きの単4電池ホルダです。

生産終了 ESP32 Wi-Fi Kit

AZ68 18650 battery holder

JST製SHコネクタ付きの18650（直径18mm x 長さ65mm）電池ホルダです。

生産終了 ESP32 Wi-Fi Kit
