特徴

温度・湿度・周囲の明るさ(照度)・加速度を測ることができるリーフです。MCU(プログラムを動かすマイコン)リーフと組み合わせて、周囲の環境やリーフの動きの変化を読み取れます。

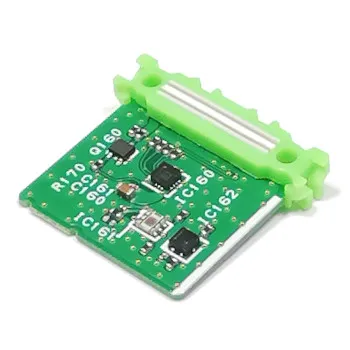

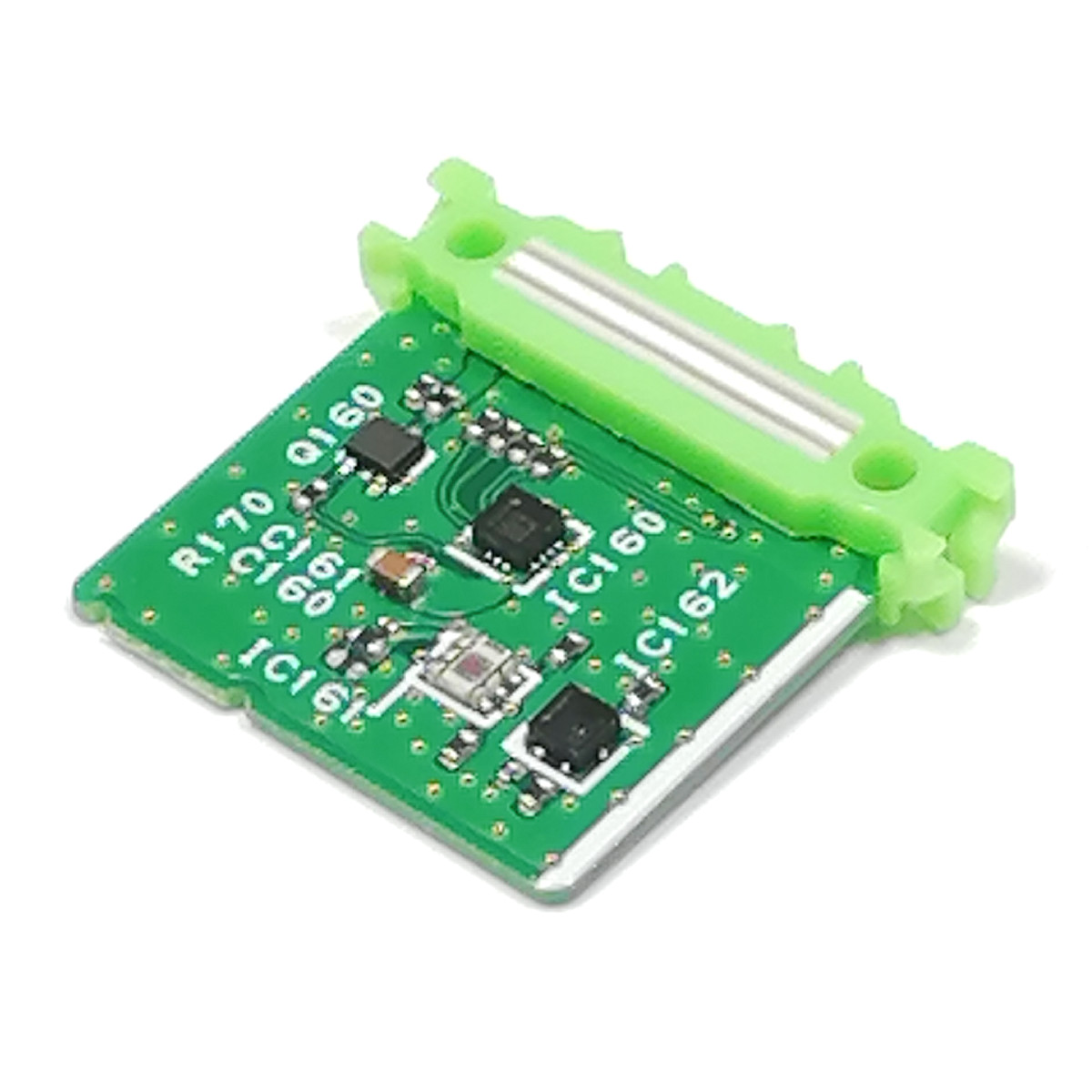

複数のリーフを重ねたLeafonyと、AI01 4-Sensorsを取り出した状態

図の右側がAI01 4-Sensorsです。左側は、マイコン・通信・電源などのリーフと重ねた構成の例です。図をクリックすると拡大できます。

温湿度センサ、照度センサ、加速度センサを搭載し、測定値はI2C経由でMCUリーフから読み取ります。

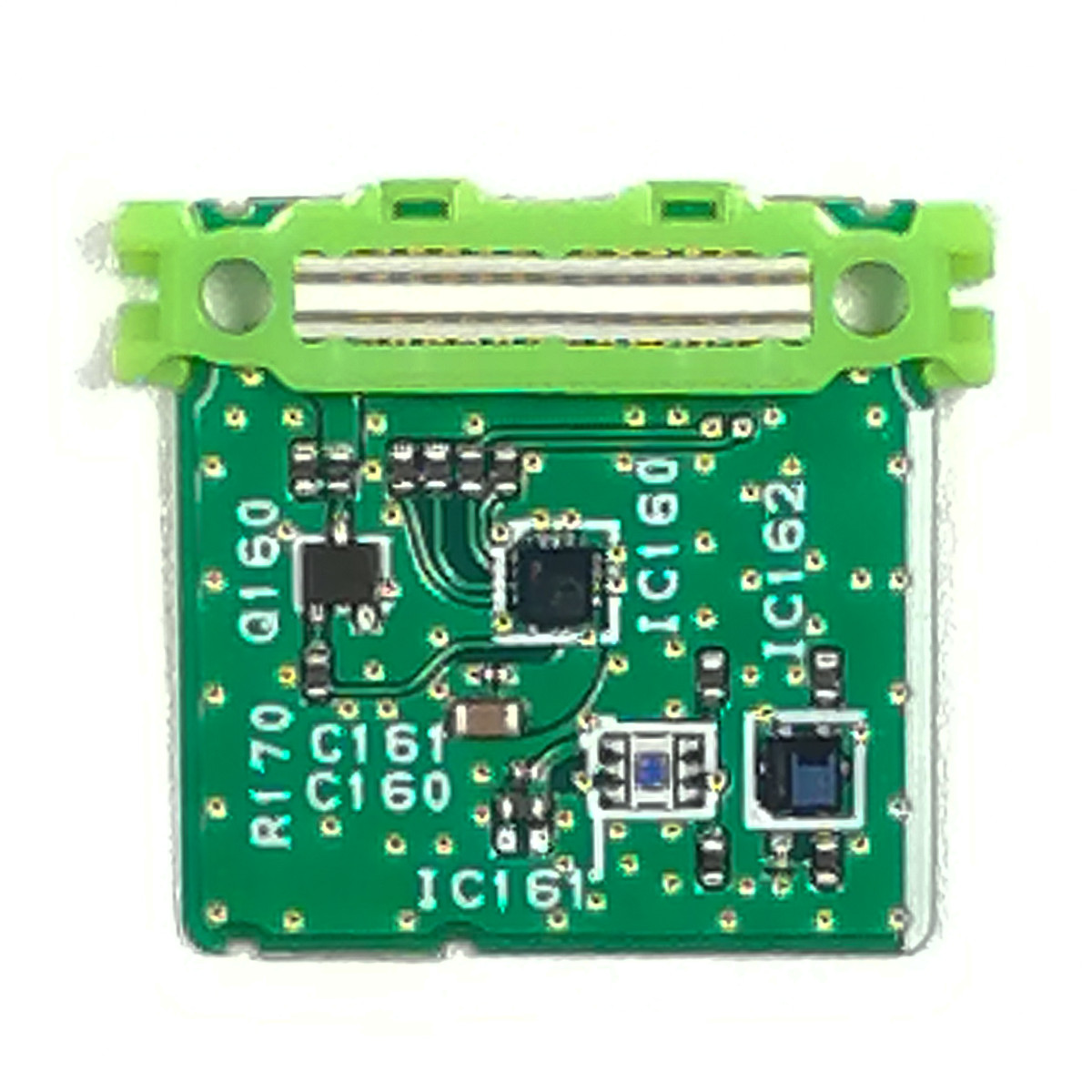

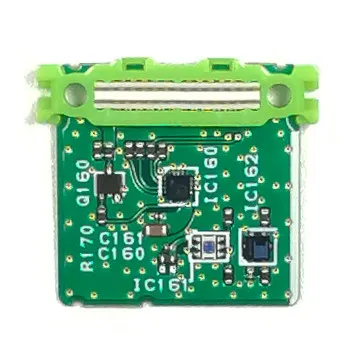

センサーの位置

AI01上の加速度・温湿度・照度センサーの位置を矢印で示した図

写真の矢印は、加速度・温湿度・照度のセンサーを示しています。搭載チップと測定範囲は、次の仕様表で確認できます。

性能

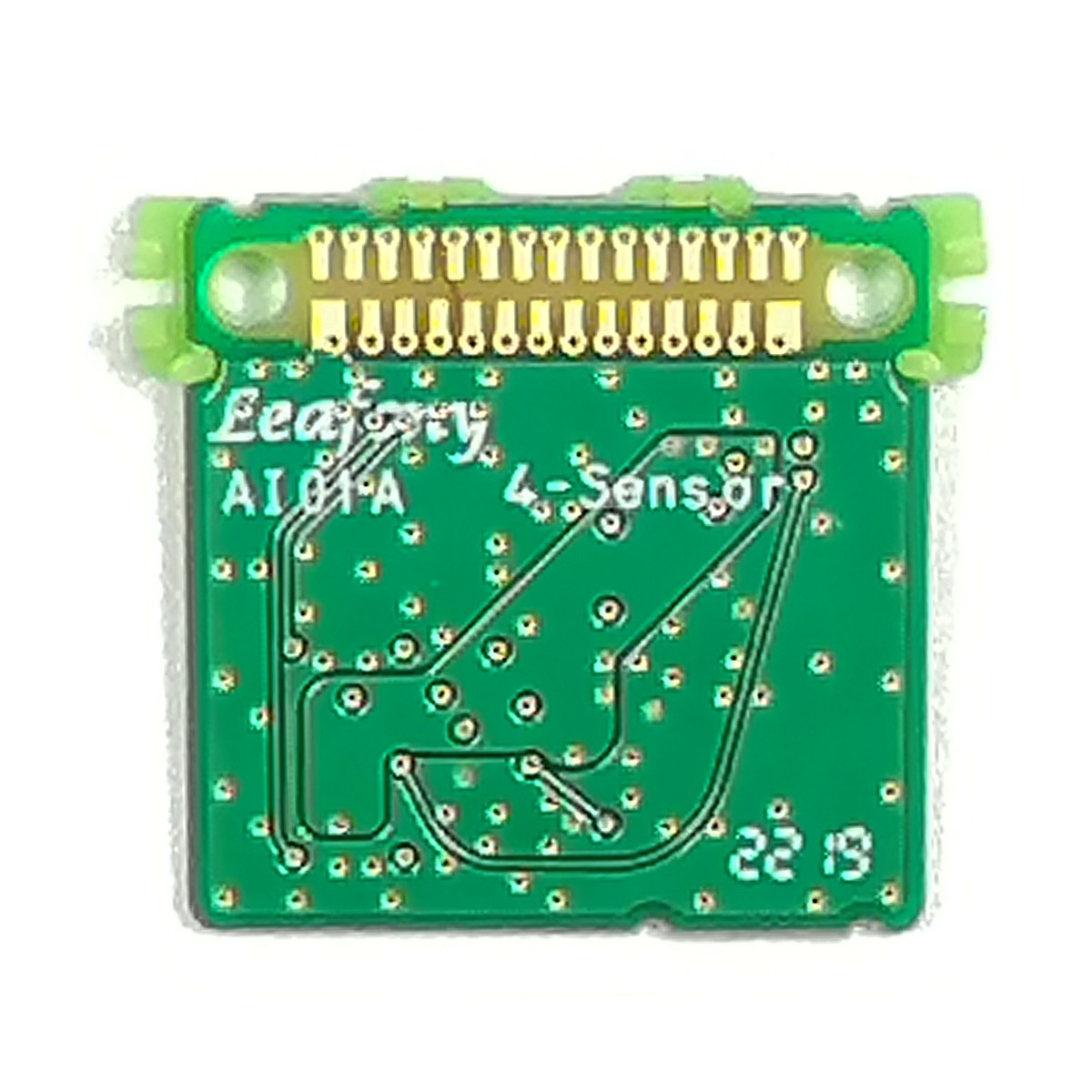

外形サイズ

ItemDescription
Dimension  W23×D20.5×H4.7mm

温湿度センサ

ItemDescription
Part numberHTS221TR
Relative Temperature range-40~120℃
Temperature accuracy±0.5°C (15 to +40°C)
Relative humidity range0 to 100%
Humidity accuracy3.5% rH (20 to +80% rH)
InterfacesI2C(Address: 0x5F)

照度センサ

ItemDescription
Part numberOPT3001
Measurement range0.01 lux to 83 k lux
IR Rejects> 99% (typ)
InterfacesI2C(Address: 0x44 or 0x45)

加速度センサ

ItemDescription
Part numberLIS2DHTR
Measurement range±2g/±4g/±8g/±16g (selectable)
Function6D/4D orientation detection
Freefall detection
Motion detection
InterfacesI2C(Address: 0x19)

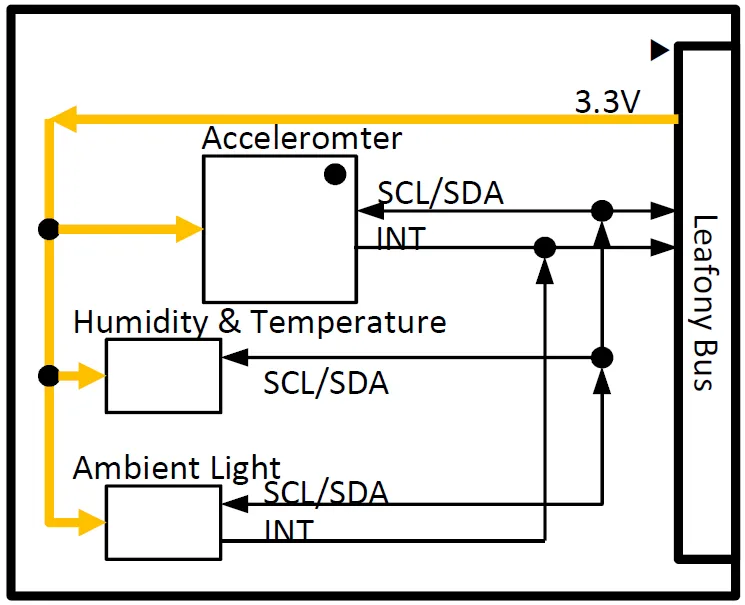

ブロック図

AI01のブロック図

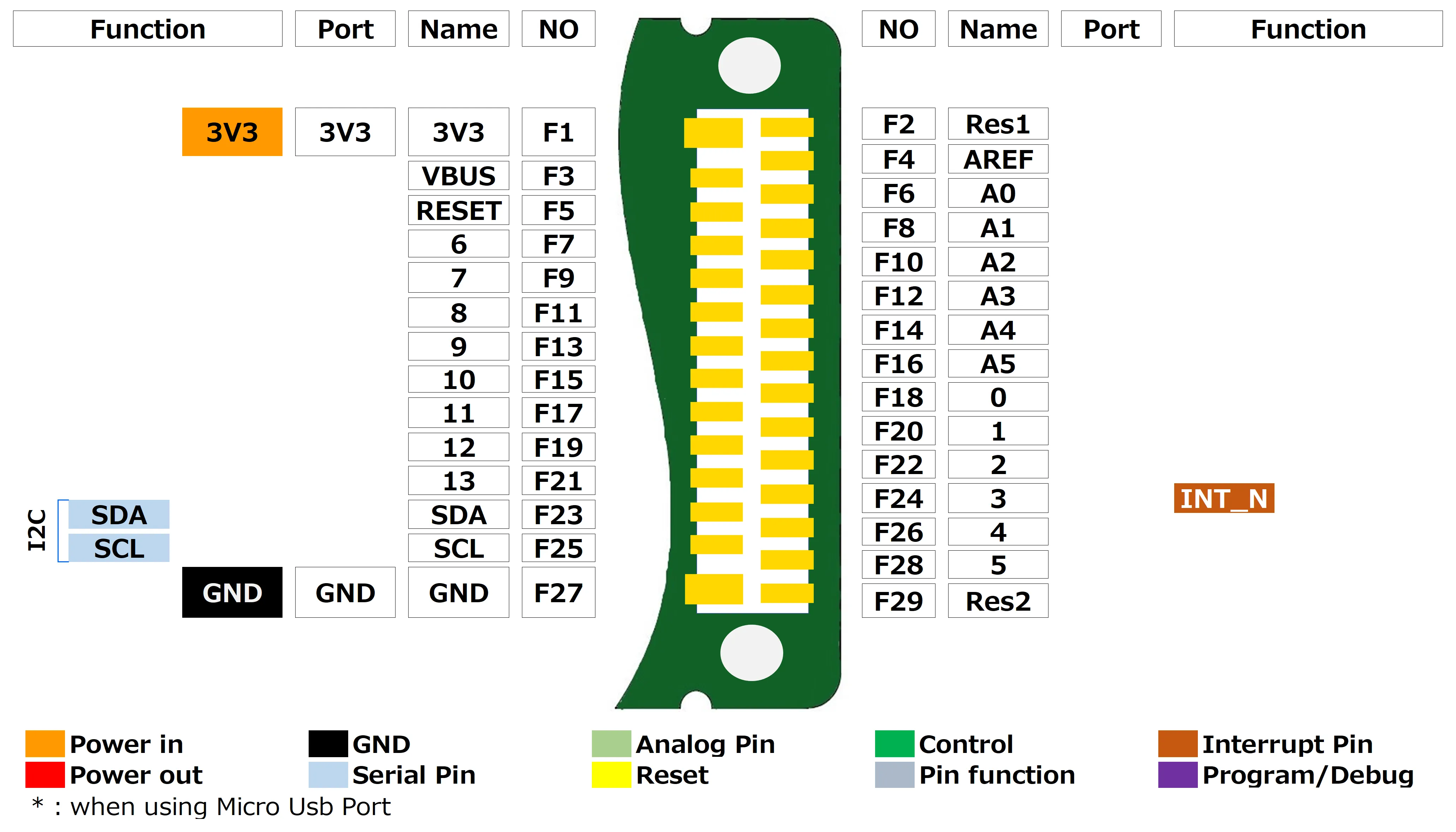

ピン配置

AI01のピン配置

ピン配置のデータは、こちらを参照してください。

サンプルアプリ

AVR MCU Examples

ESP32 MCU Examples

STM32 MCU Examples

ライブラリ

本リーフに対応したライブラリがあります。開発環境設定のページで必要なライブラリをインストールして利用してください

ドキュメント

変更履歴

  • 2019年8月:初版
