AX05B I Meas 電流測定リーフ

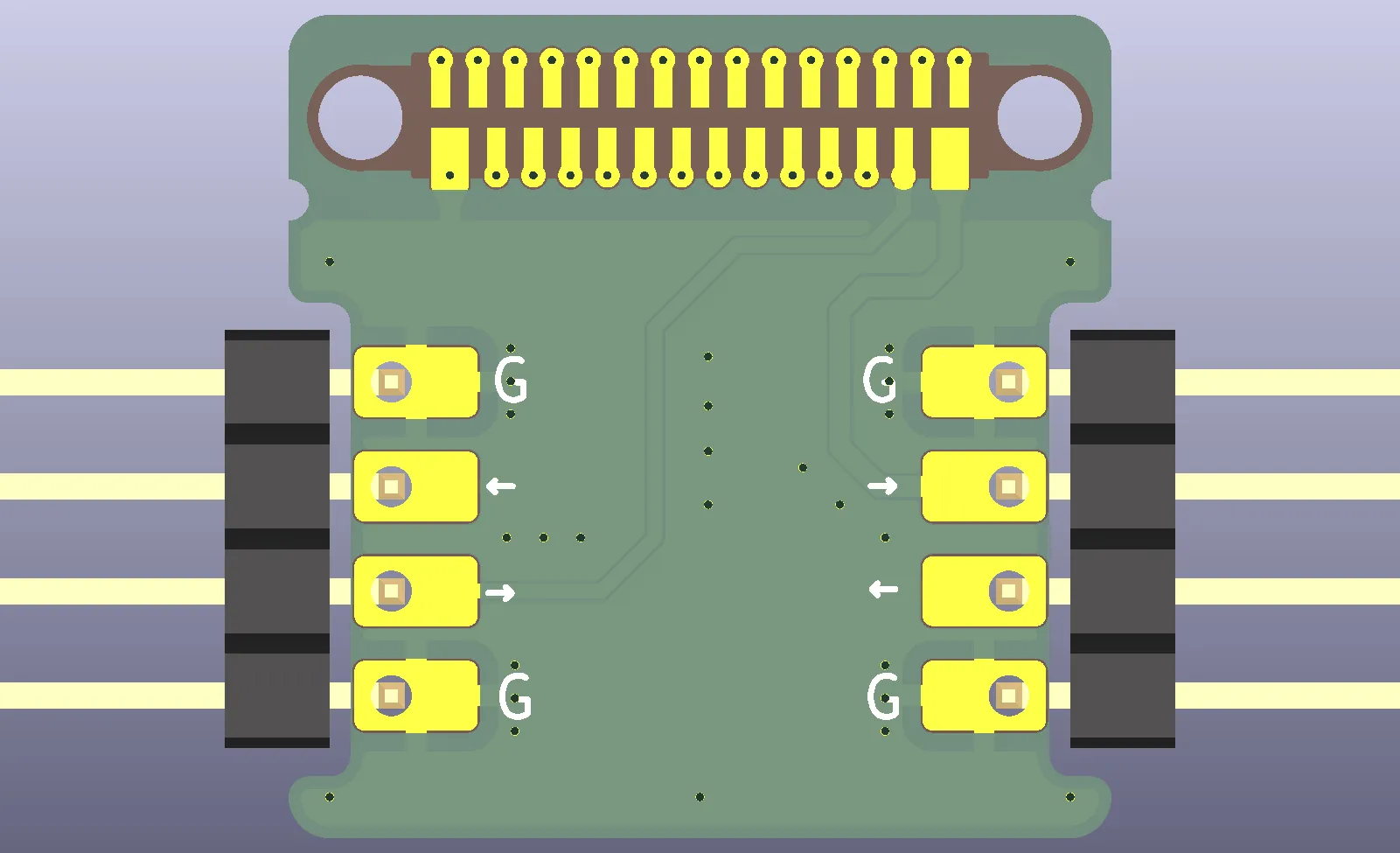

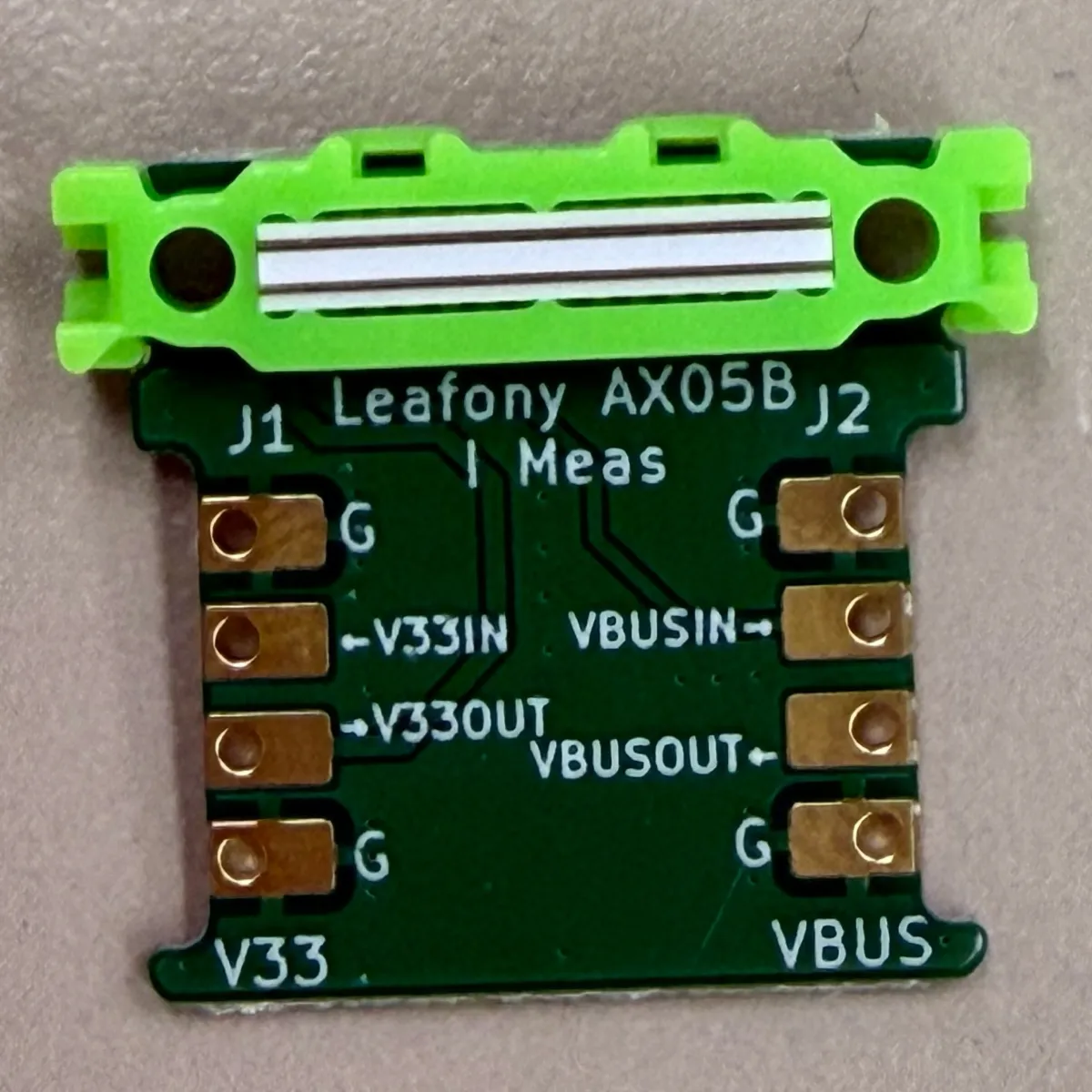

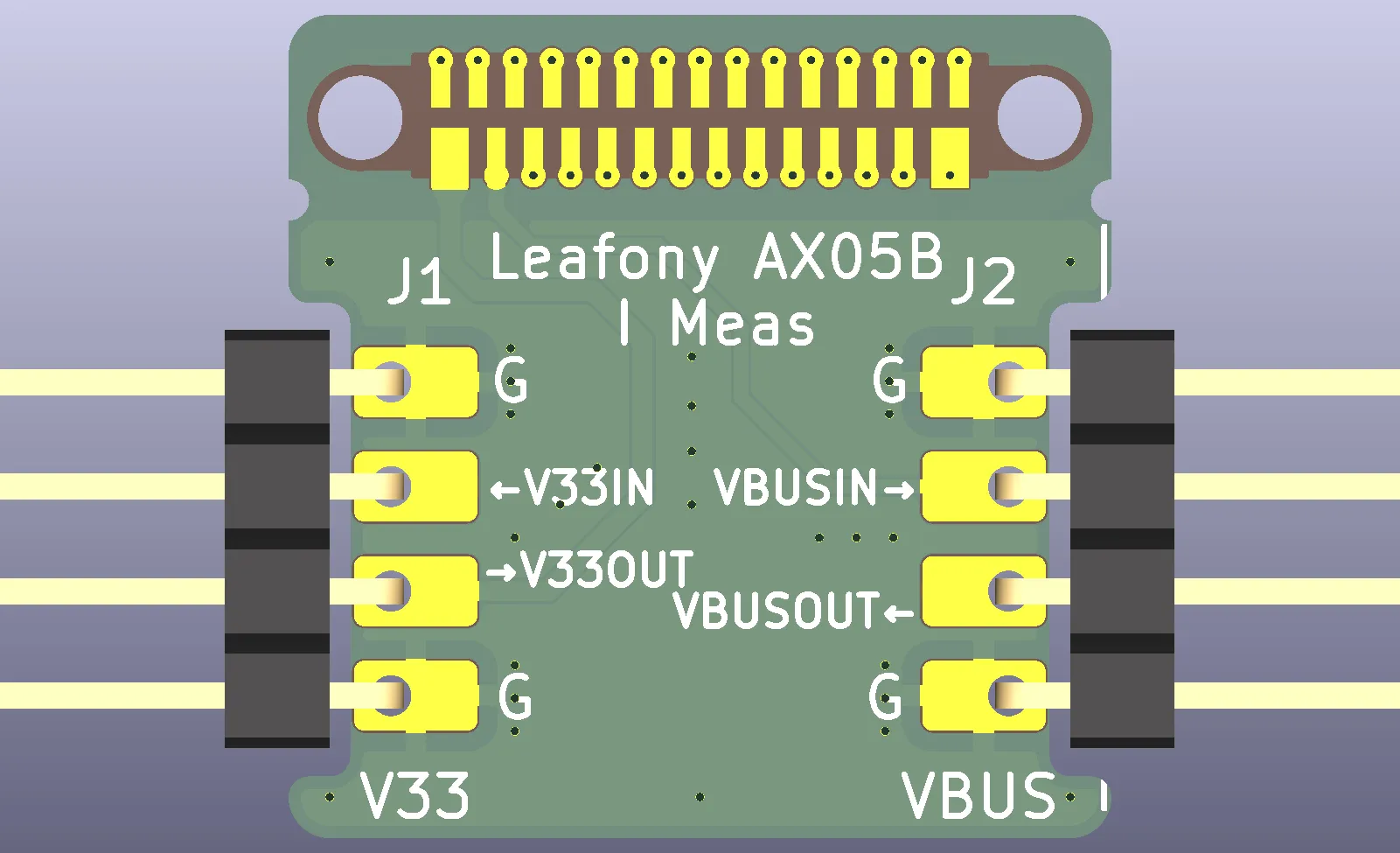

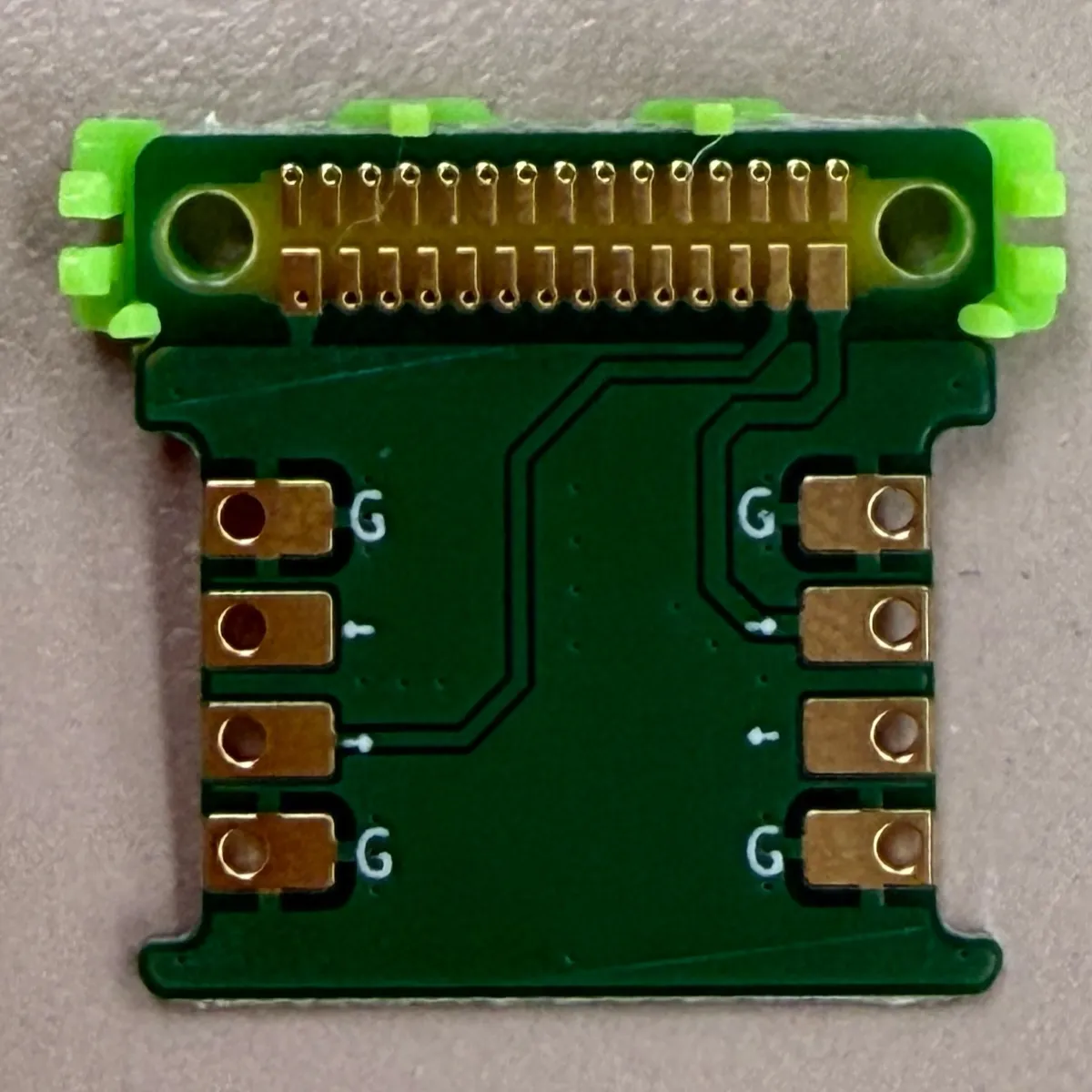

Top	Bottom

特徴

Leafony AX05B I Measは、Leafony Busの V33 と VBUS の電流を測定するためのリーフです。Nordic Power Profiler Kit II（PPK2）などの外部電流測定器を電源ラインに直列に入れられるよう、V33 と VBUS をそれぞれ IN / OUT に分離しています。

AX05Bの下に積み重ねられたリーフと、上に積み重ねられたリーフの電源を分離するため、上に積み重ねられたリーフに流れる電流を測定することができます。

下側リーフから入った電源ラインは、AX05B上で IN と OUT に分かれています。測定するラインは電流測定器を直列に接続し、測定しないラインはジャンパーで IN と OUT をショートします。

Leafony Busの V33 と VBUS の電流測定に対応
V33 用と VBUS 用に、2.54mmピッチのライトアングルピンヘッダを搭載
測定しない電源ラインはジャンパーでショートして通常使用可能

性能

Item	Description
Dimension	W20×D20mm
Board thickness	0.8mm
Layer	2層
Surface finish	ENIG（Immersion gold）
Bus connector	Leafony Bus（F29/B29）
Measurement connector	1×4、2.54mmピッチ、ライトアングルピンヘッダ×2

同梱物

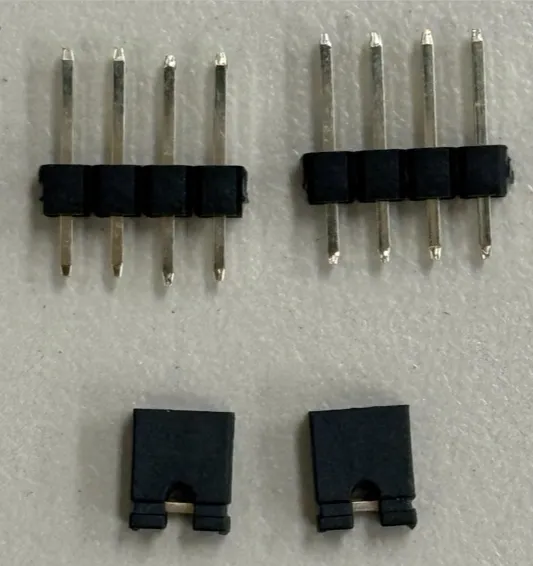

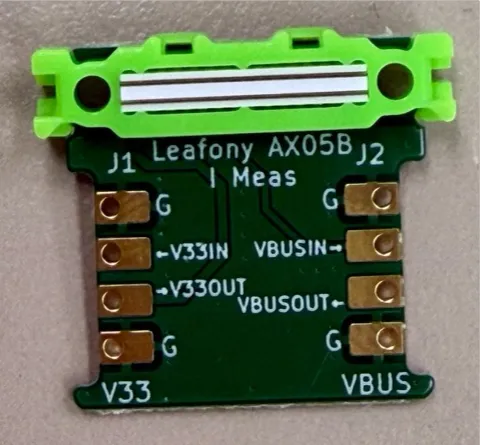

AX05B I Measには、基板、1列4ピンのライトアングルピンヘッダ2個、ジャンパーピン2個が同梱されています。

基板	付属部品

測定コネクタ

J1 が V33、J2 が VBUS です。どちらもピン配置は同じです。

ピン	J1（V33）	J2（VBUS）	用途
1	`GND`	`GND`	測定器のGND
2	`V33OUT`	`VBUSOUT`	リーフ表面に流れ出す電流
3	`V33IN`	`VBUSIN`	リーフ裏面から流れ込む電流
4	`GND`	`GND`	測定器のGND

Nordic Power Profiler Kit IIでの電流測定手順

Nordic Power Profiler Kit II（PPK2）は省電力IoT機器で測定が難しかった、スリープ時の微小な電流と、アクティブ時にmA級の電流を簡単に測定することができる電流ロガーです。また、SMU（Source Measurement Unit）にもなるため、電流測定機能を持った電源装置としても動作させることが可能です。

バッテリー駆動のIoT機器の開発を劇的に効率化させるツールなので、Leafonyの開発にも非常に便利です。

PPK2を使用した電流測定手順を紹介します。

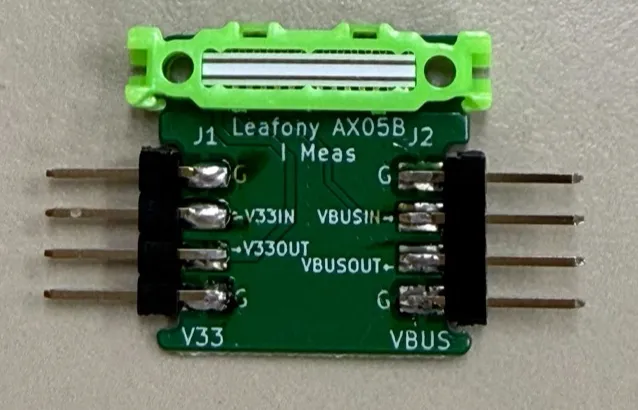

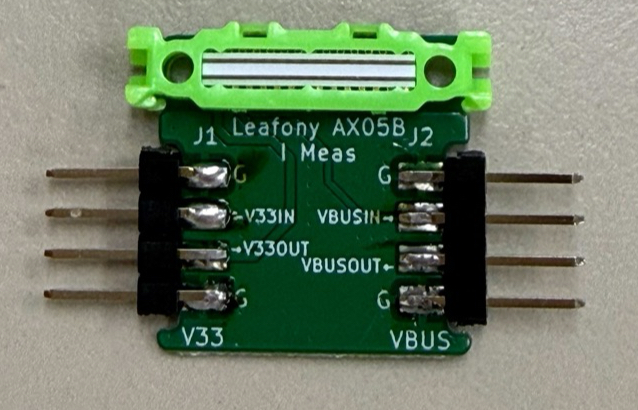

リーフ同梱の1列4ピンヘッダを画像のようにハンダ付けしてください。

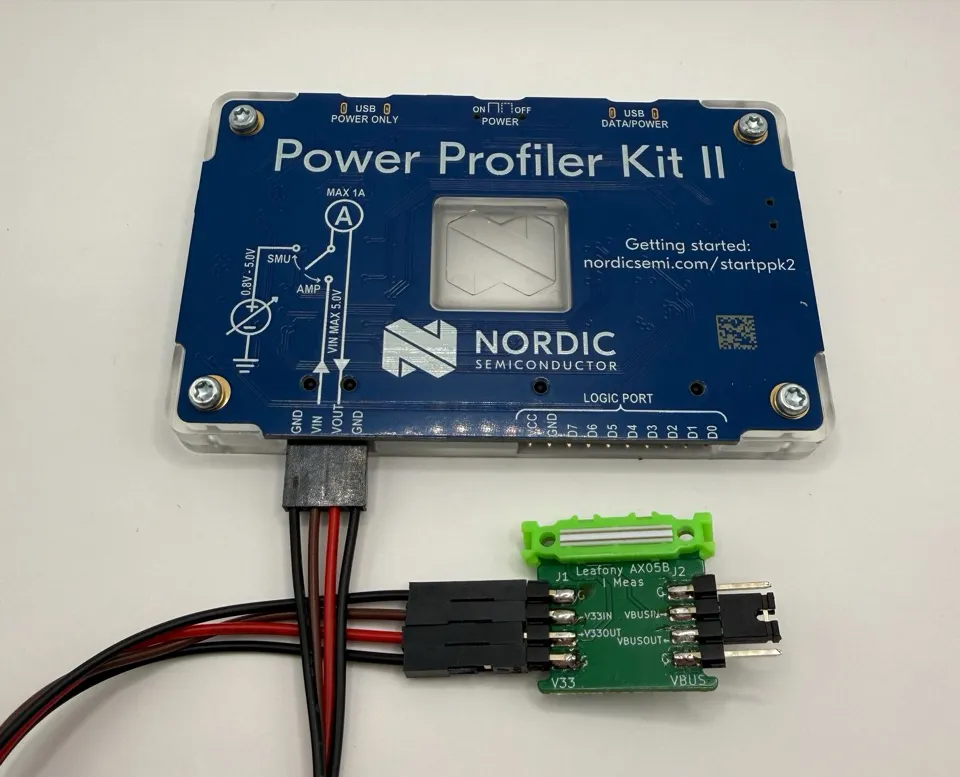

V33側にPPK2の各ピンを次のように接続してください。PPK2を電流計として電源ラインに直列に入れるため、VIN を V33IN、VOUT を V33OUT に接続します。

PPK2 AX05B J1（V33）用途
GND GND GND
VIN V33IN 下側リーフから流れ込む電源
VOUT V33OUT 上側リーフへ流れ出す電源
GND GND GND

AX05Bを中央に配置すると、下側のリーフから入った V33 をAX05B上で測定しながら、上側の測定対象リーフへ流すことができます。PPK2などの電流計が1台の場合、測定しない VBUS ラインはジャンパーピンでショートして、上側のリーフへ電源が届くようにしてください。
VBUS側は今回測定しないため、VBUSIN と VBUSOUT を付属のジャンパーピンでショートさせてください。
電流測定したいリーフを上に積み重ね、それ以外を下に積み重ねる形でリーフを組み上げてください。
電源を入れ、PPK2をCurrent Measurement ModeでStartすると電流測定をすることができます。

PPK2	AX05B J1（V33）	用途
`GND`	`GND`	GND
`VIN`	`V33IN`	下側リーフから流れ込む電源
`VOUT`	`V33OUT`	上側リーフへ流れ出す電源
`GND`	`GND`	GND

PPK2の使い方は公式ページを参照してください。

ドキュメント

変更履歴

2026年6月: 初版
