バッテリ電圧読み取り

概要

CR2032コイン電池リーフに搭載されたADコンバータを使って電池の電圧を読み取りましょう。

このサンプルはAA BATリーフや、2V～4.5Vリーフなどの電池リーフでも動作します。

使用するリーフ

以下のリーフを使用します

Type	Name	Q’ty
AZ62	Connector Cover	1
AZ01	USB	1
AP03	STM32 MCU	1
AV01	CR2032	1
	CR2032 coin cell battery	1
	M2*10mm screw	2

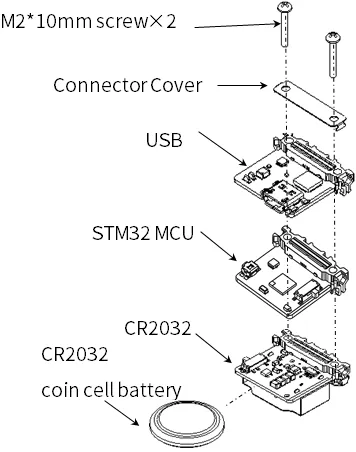

リーフの組み立て

ソースコード

Arduino IDEで下記のプログラム¹がを作成しましょう。

//=====================================================================
//  Battery Voltage
//
//    (c) 2021 LEAFONY SYSTEMS Co., Ltd
//    Released under the MIT license
//    https://opensource.org/licenses/MIT
//
//      Rev.00 2021/04/01  First release
//=====================================================================

#include <Wire.h>

const int BATT_ADC_ADDR = 0x50;

void setup() {
  // initialize serial communication at 115200 second per second:
  Serial.begin(115200);
  // initialize I2C communication at 100kHz:
  Wire.begin();
  delay(10);
}

void loop(){
  // read ADC registers:
  Wire.beginTransmission(BATT_ADC_ADDR);
  Wire.write(0x00);
  Wire.endTransmission(false);
  Wire.requestFrom(BATT_ADC_ADDR,2);
  uint8_t adcVal1 = Wire.read();
  uint8_t adcVal2 = Wire.read();

  // when ADC is not connected, read values are 0xFF:
  if (adcVal1 == 0xff && adcVal2 == 0xff) {
    adcVal1 = adcVal2 = 0;
  }

  // voltage mV = adcVal * Vref(3.3V) / resolution(8bit) * Vdiv(2)
  double tempMillivolt = ((double)((adcVal1 << 4) | (adcVal2 >> 4)) * 3300 * 2) / 256;
  float dataBatt = (float)(tempMillivolt / 1000);

  Serial.println("Batt[V]  = " + String(dataBatt));
  delay(1000);
}

Battery_Voltage.ino

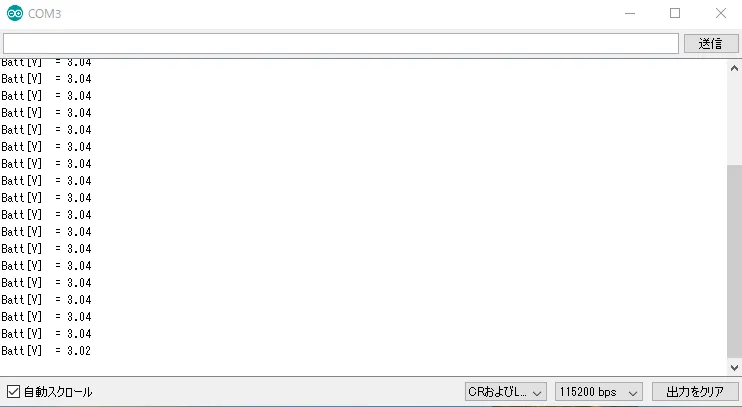

実行結果

Arduino IDEのシリアルモニタを開き、ボーレートを115200bpsとすると、電池の電圧が表示されます。

Footnotes

1. プログラムは、AVR MCUリーフと同じです。 ↩
