概要

STM32 MCUリーフ（AP03 / STM32L452REI6）は、STマイクロエレクトロニクス社のSTM32CubeIDEとSTLINK-V3SETまたはST-LINK/V2のデバッガを使用してデバッグを行うことができます。Arduino IDEを使用する場合はデバッガを使用したデバッグはできません。ここでは、これらのデバッガとの接続方法を説明します。

STM32 デバッガ

用意するもの

STM32 MCU、Shield、Screw

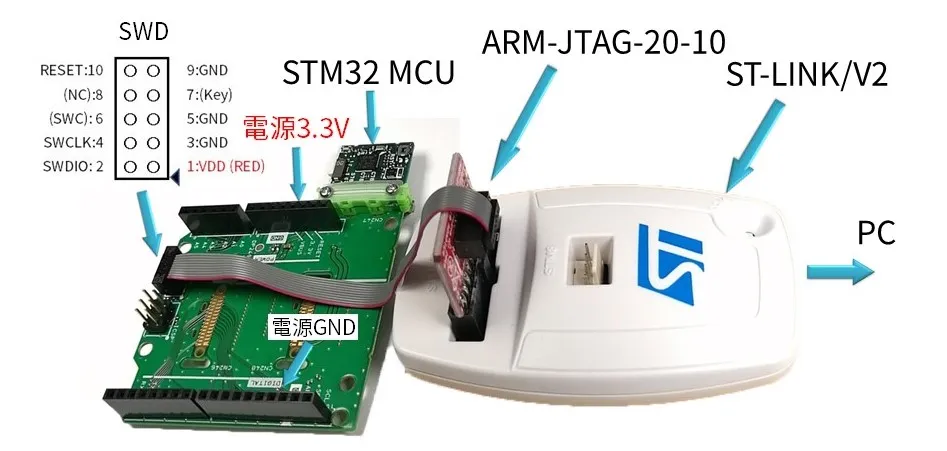

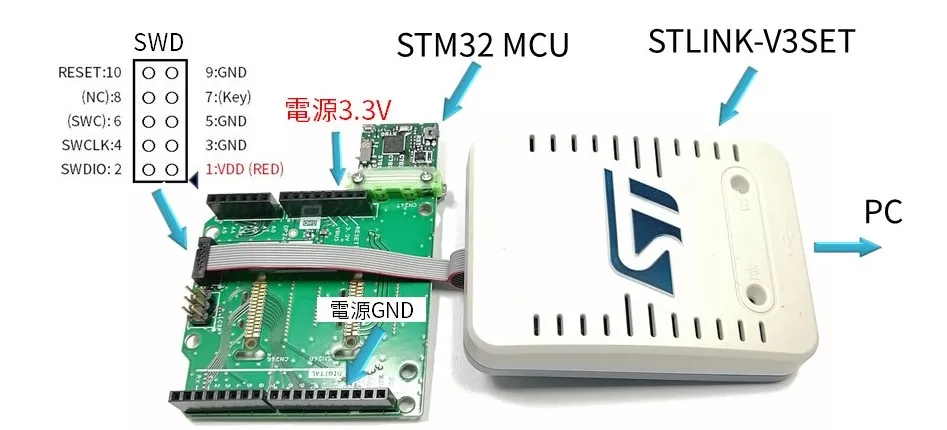

STLINK-V3SETの場合 / ST-LINK/V2＋ ARM-JTAG-20-10の場合
USBケーブル
PC (Windows)

接続方法

Shieldリーフに1.27mmピッチのSWDコネクタ(FTSH-105-01-L-D）が実装されているので、STM32 MCUリーフを装着し、デバッガと接続する。
