概要

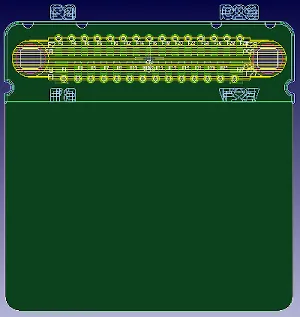

CR-8000 Design Force向けLeafonyテンプレート設計データを使うとリーフ基板の設計を簡単に行えます。テンプレート設計データには下記の項目が設定されています。

2cm×2cm リーフの外形
Leafony bus フットプリント
その他部品フットプリント
デザインルール

assemble1

ダウンロード

下記のリンクからテンプレート設計データをダウンロードできます。

GitHub - Leafony/cad-template

開発環境

CR-8000 Design Force 2020 or later

使い方

CR-8000 Design Forceを起動
ファイル -> 開く -> 設計データ
ダウンロードしたテンプレート設計データを選択し 開く をクリック
