特徴

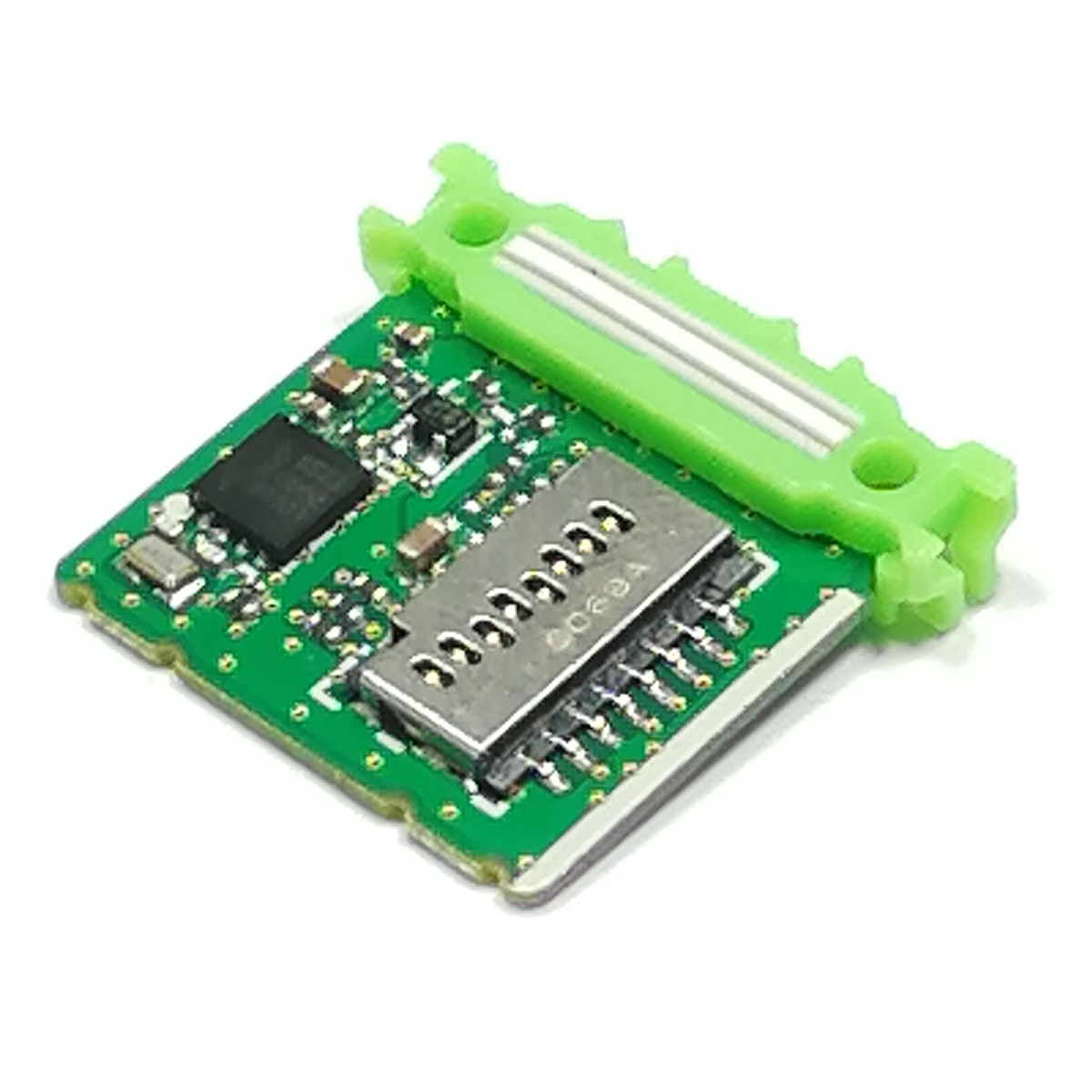

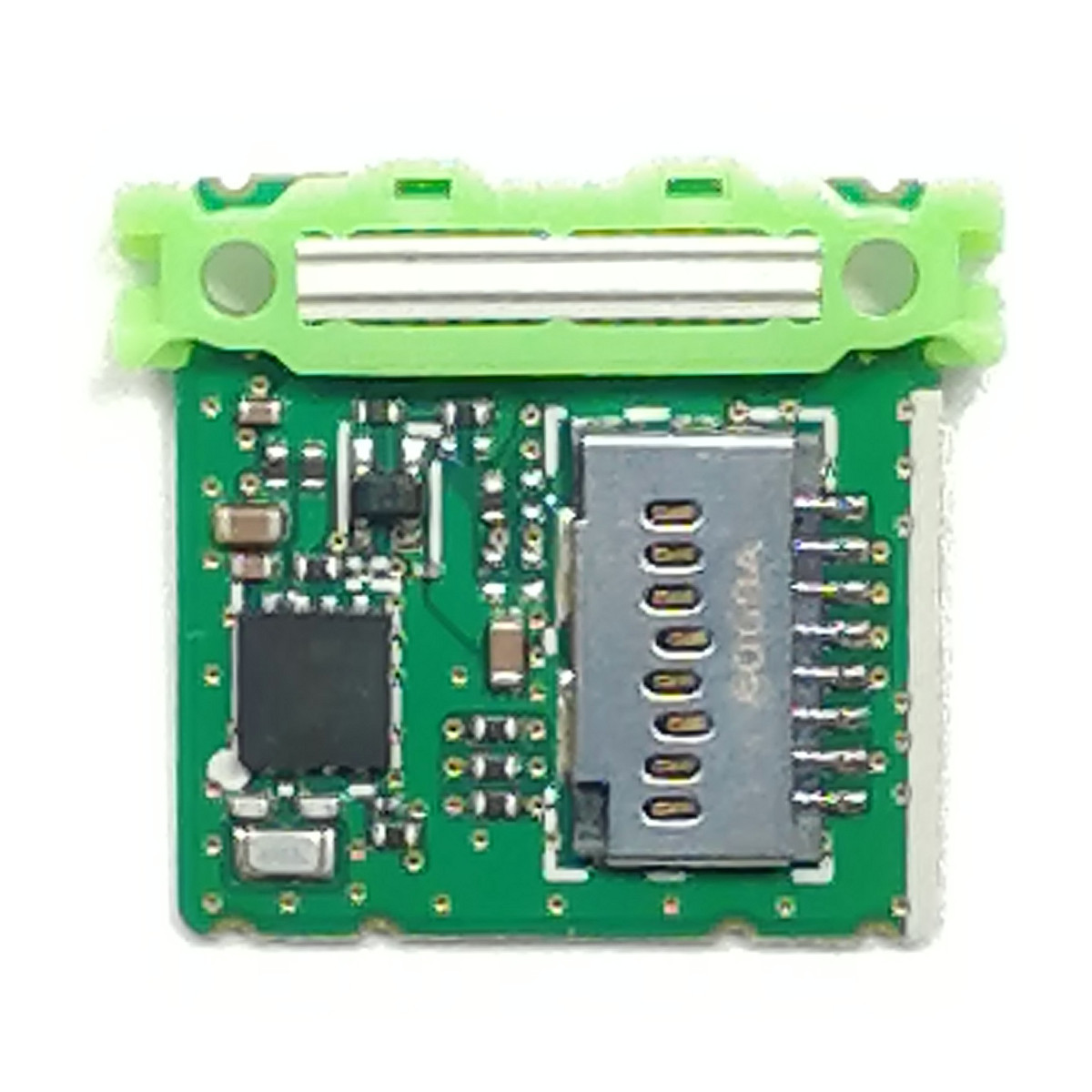

日時を読み取ったり、microSDカードにデータを保存・読み出ししたりできるリーフです。NXP製のリアルタイムクロック（RTC）PCF8523TKとmicroSDカードスロットを搭載しています。RTCのアラームやタイマからMCU（プログラムを動かすマイコン）へ割り込み信号を出力することもできます。RTCはI2C、microSDカードはSPIでアクセスします。

性能　

Item	Description
Part number	PCF8523TK
Type	Real-Time Clock (RTC) and calendar
Interrupt	Alarm and timer
Quartz crystal unit	FC-12M 32.768000kHz 7.0 +20.0-20.0
Interfaces	I2C(Address: 0x68)
Dimension	W23×D20.5×H4.7mm

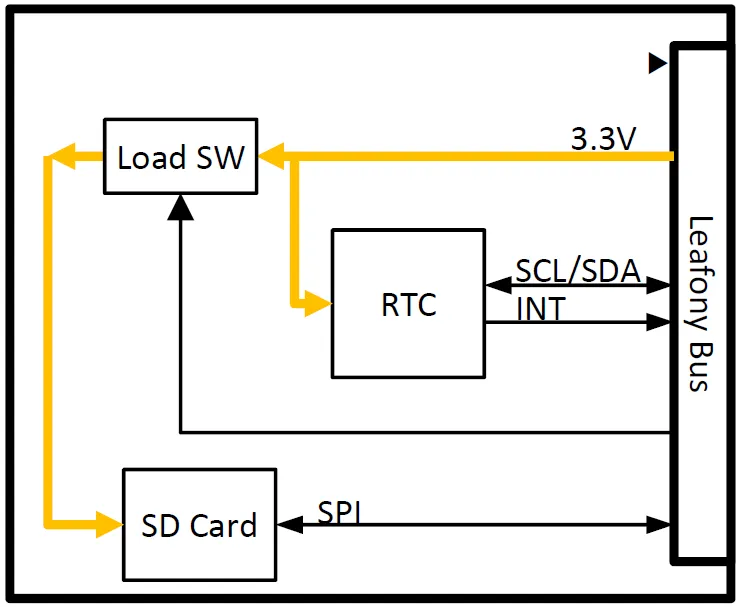

ブロック図

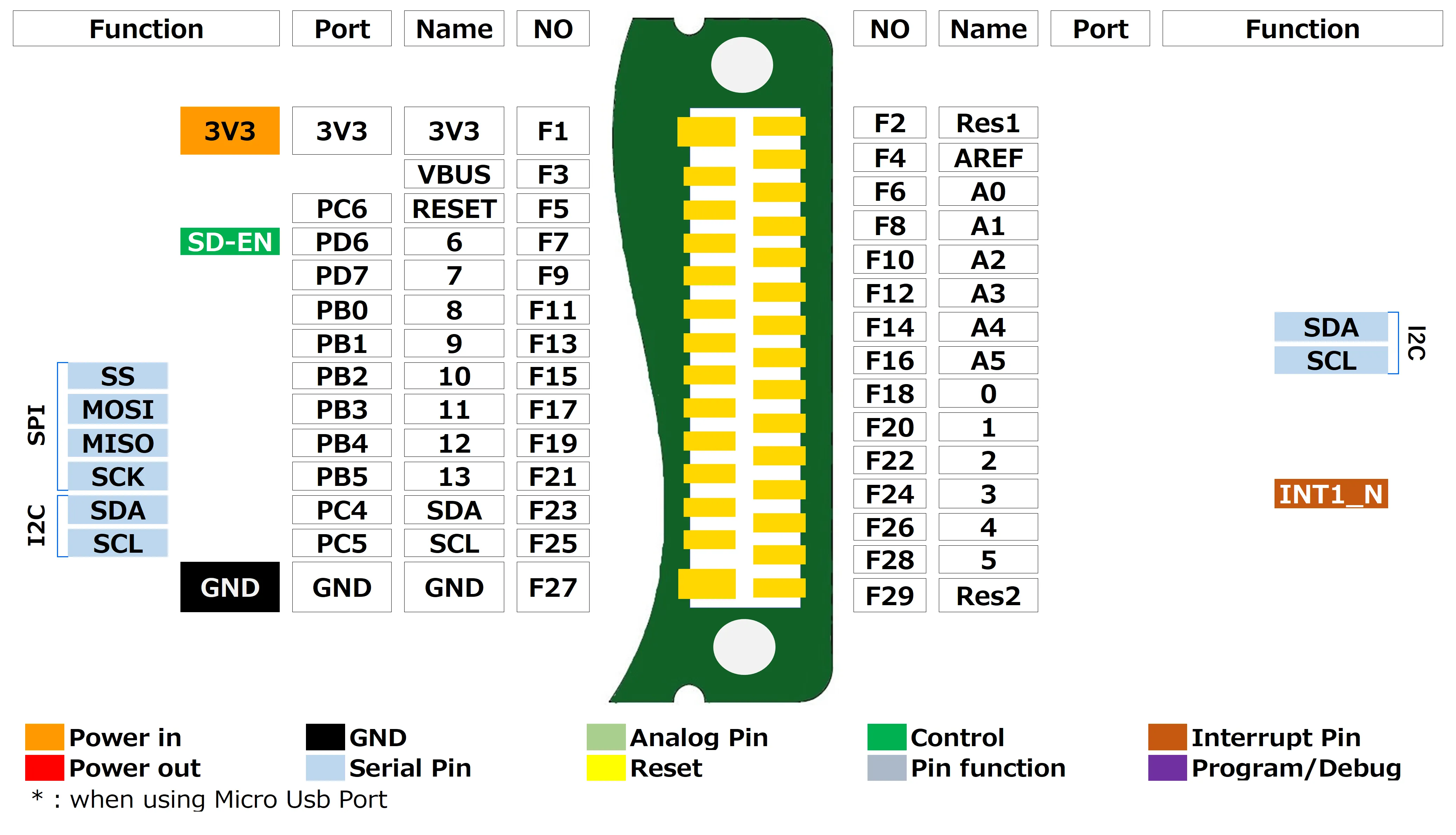

ピン配置

ピン配置のデータは、こちらを参照してください。

サンプルアプリ

ライブラリ

本リーフに対応したライブラリがあります。開発環境設定のページで必要なライブラリをインストールして利用してください

ドキュメント

変更履歴

2020年1月:初版
