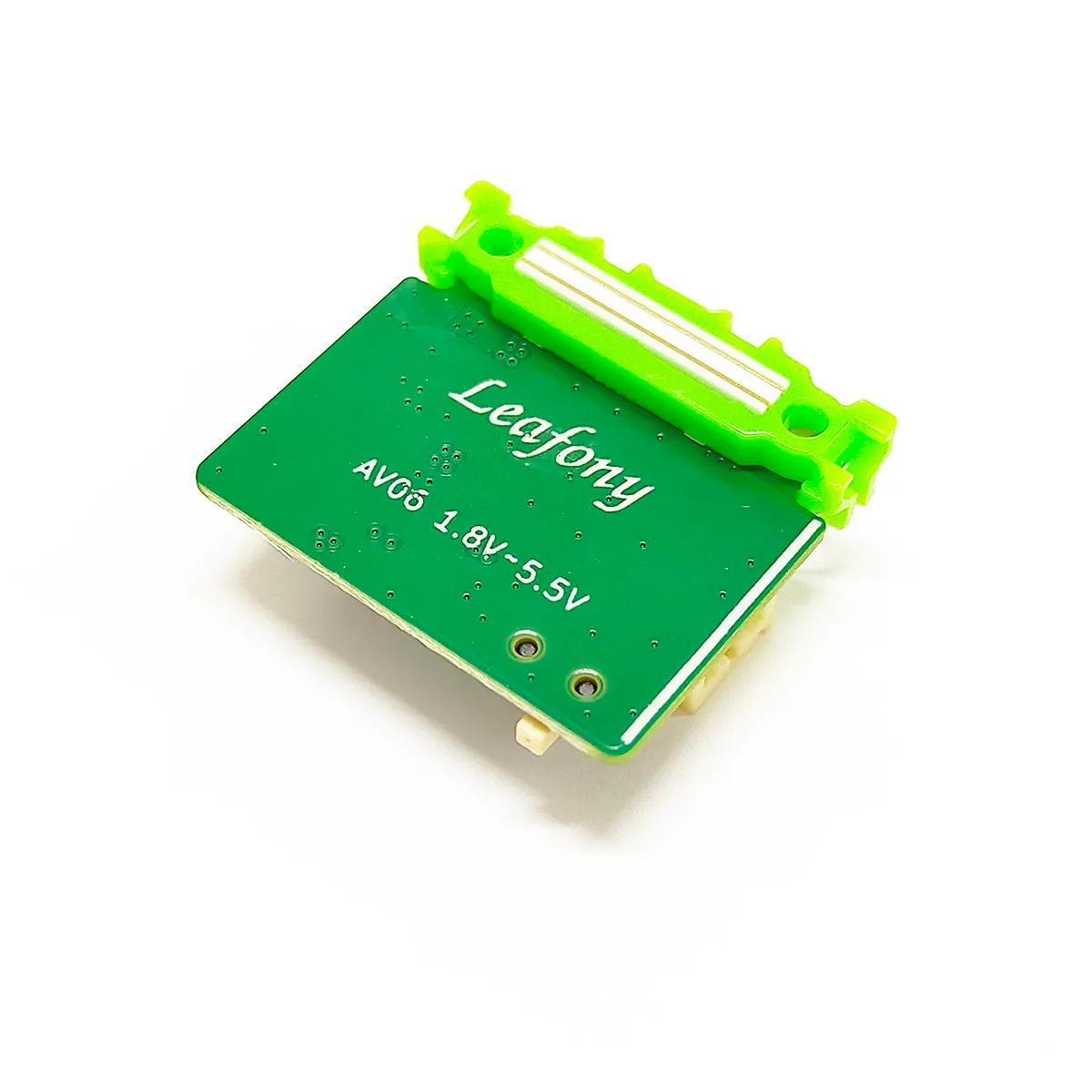

特徴

外付けの電池を使って、各リーフに3.3Vの電源を最大1.0Aで供給できます。MCU（プログラムを動かすマイコン）リーフから電池電圧を読み取ることもできます。接続する電池は乾電池2～3本に対応しています。

電池接続用のJST製PHコネクタ、1.8～5.5Vの電池電圧を3.3Vに変換する昇降圧電源回路、電池電圧を測るI2C接続のADコンバータを搭載しています。

性能　

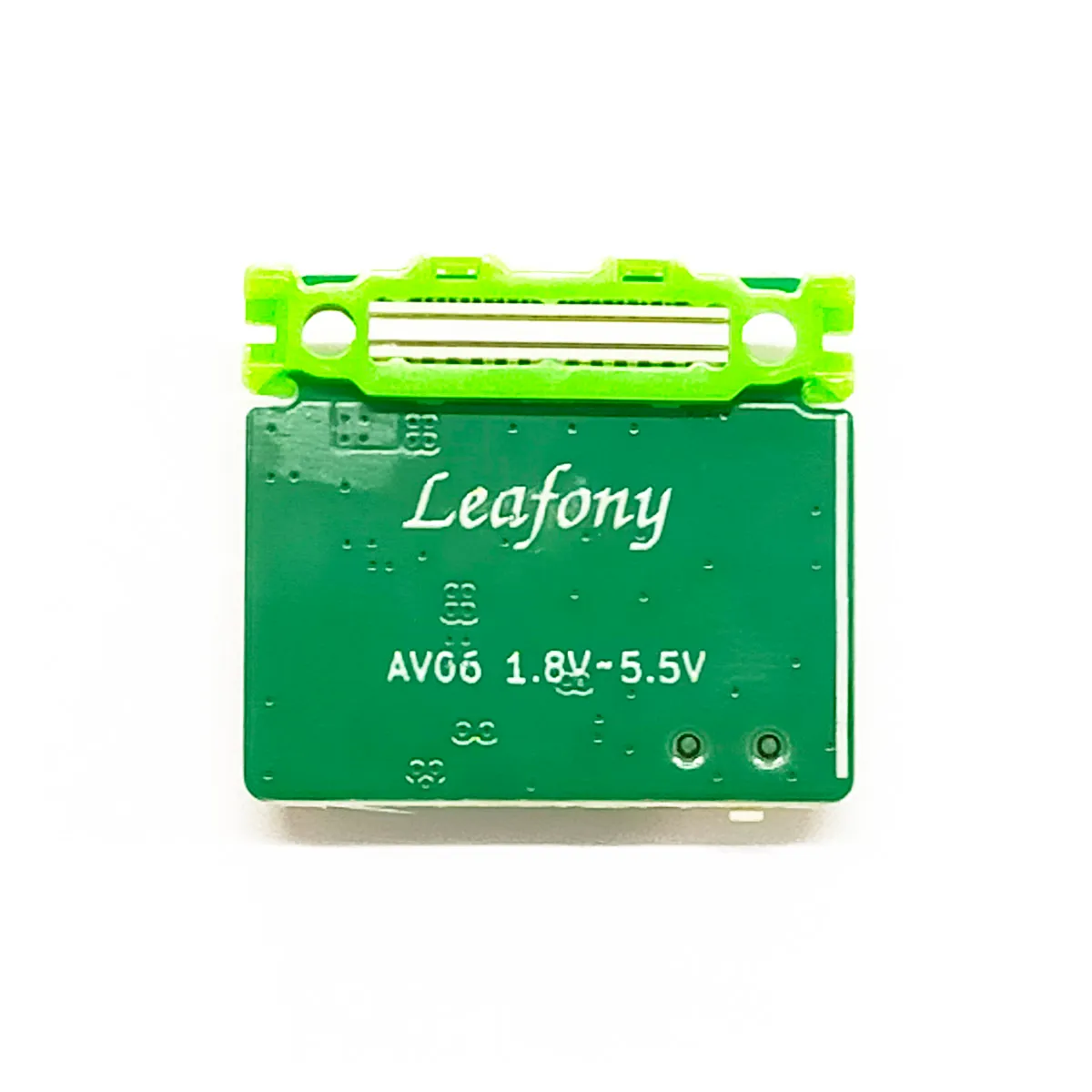

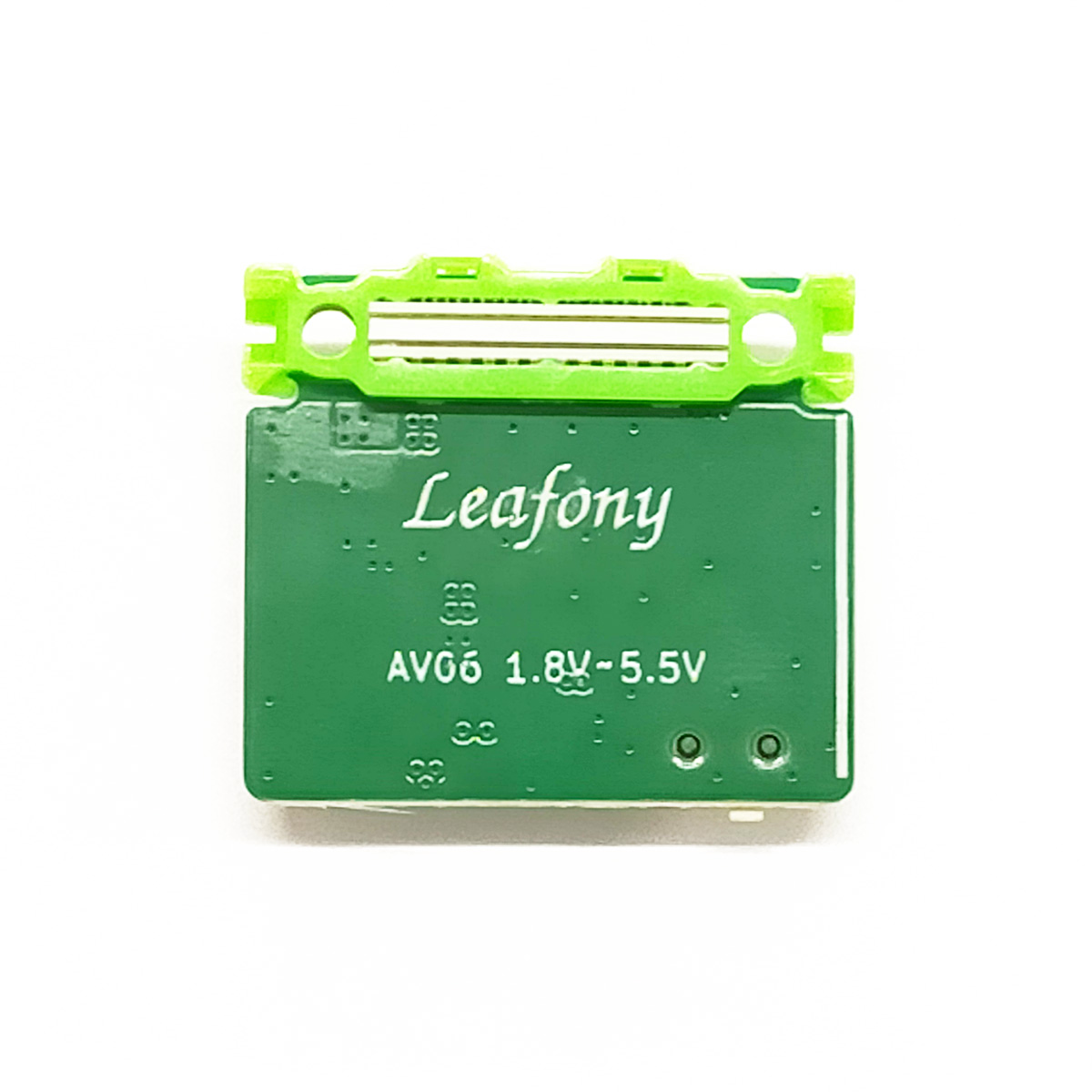

外形サイズ

Item（仕掛中）	Description
Dimension	W23×D20×H5.6mm

電源

Item	Description
Part number	TPS631010YBGR
Battery voltage	1.8V～5.5V
Output voltage	3.3V±0.3V
Maximum output current	1A

ADコンバータ

Item	Description
Part number	ADC081C027CIMK
Resolution	8bit
Reference voltage	Vdd(3.3V)
Sample rate	188.9kSPS(max)
Interfaces	I2C (Address: 0x50)

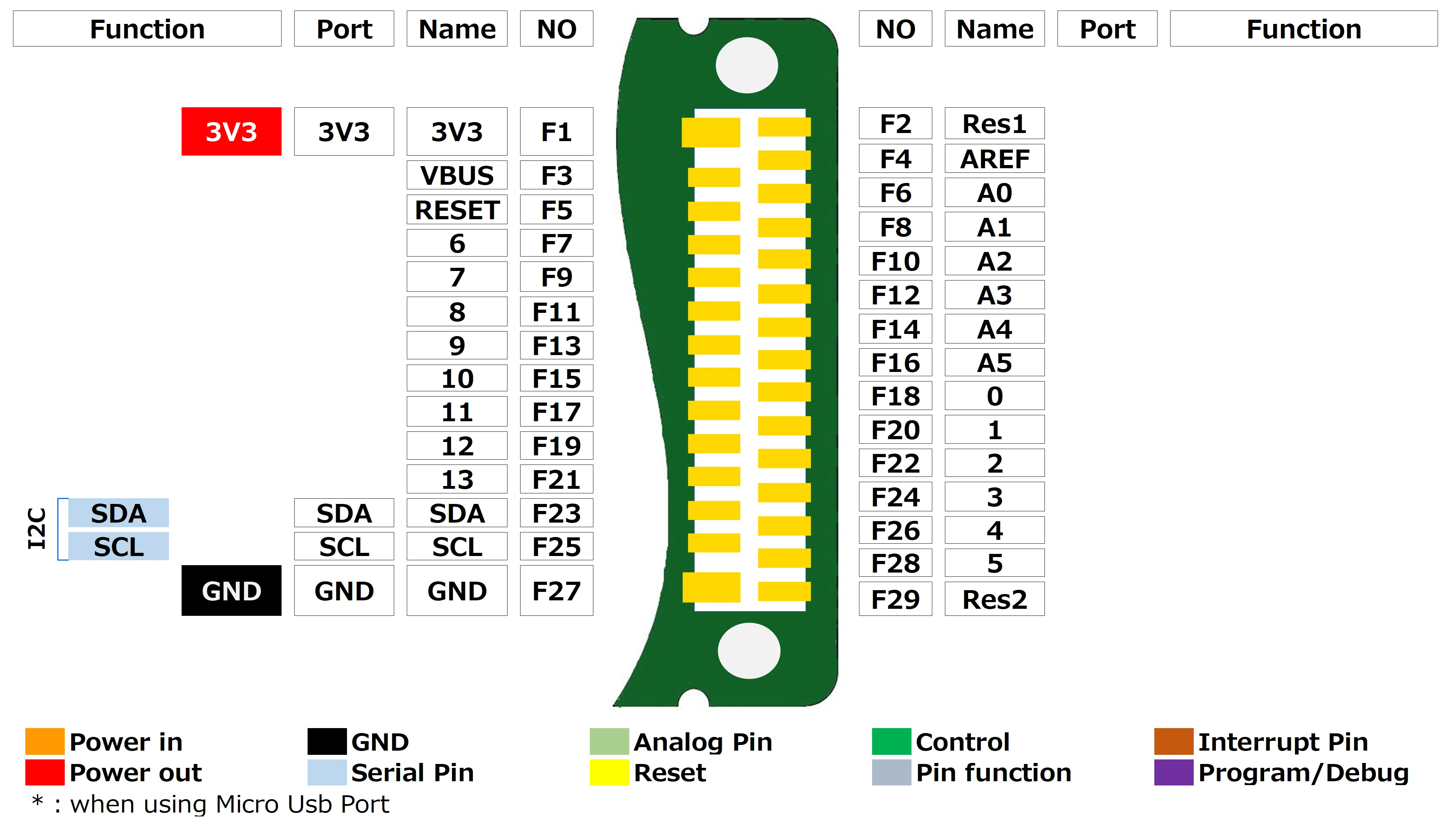

ピン配置

ピン配置のデータは、こちらを参照してください。

Tips

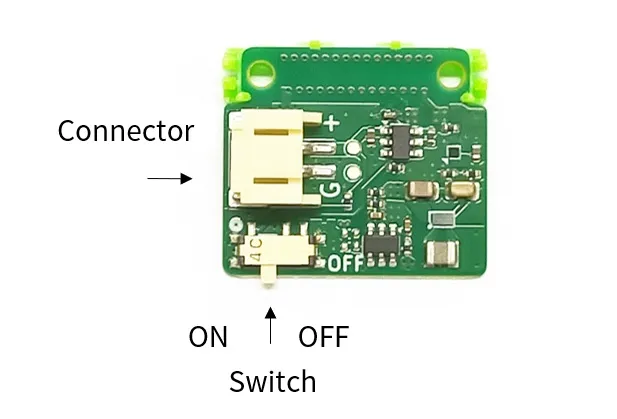

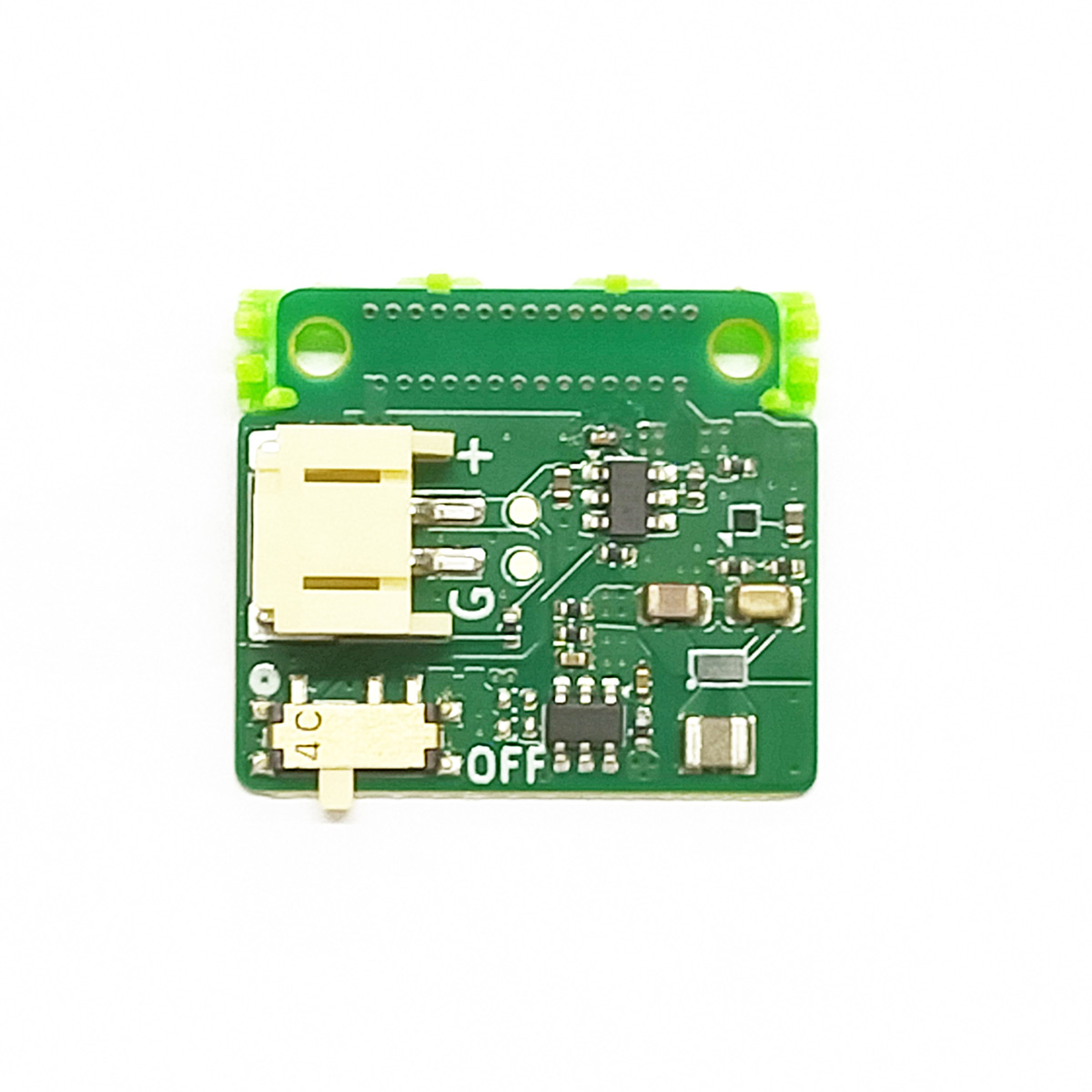

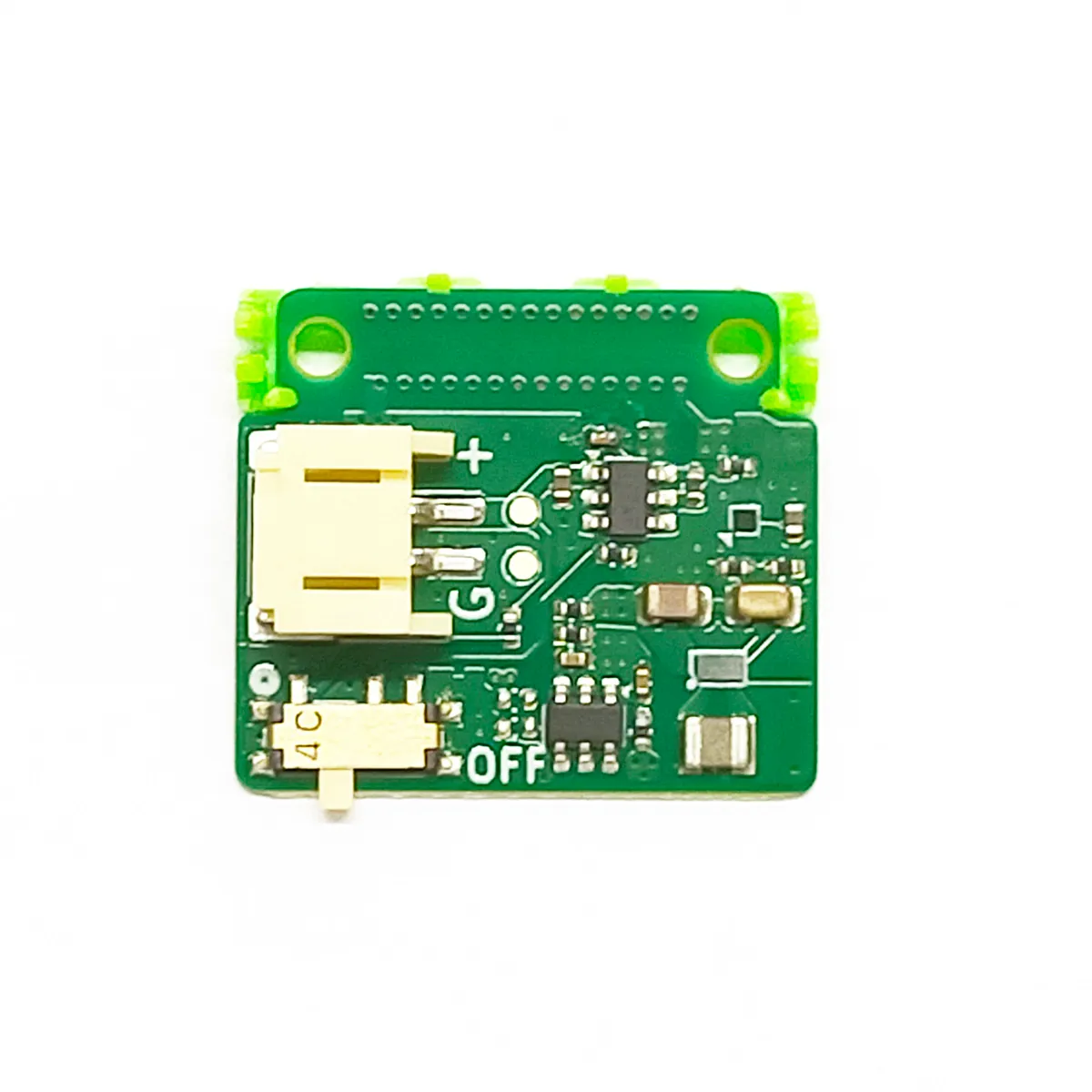

スイッチ、コネクタについて

Item	Description
Switch	Switch for turning on and off the 3.3v power
Connector	JST PH connector

サンプルアプリ

バッテリ電圧読み取り

ドキュメント

変更履歴

2026年9月
リポジトリとKiCad設計データ・製造データへのリンクを追加
2026年9月:電源仕様表の電池電圧を1.8V～5.5Vに修正
2025年4月:初版
