概要

SP&PIRリーフに搭載された圧電スピーカを使って、メロディーを鳴らしましょう。

使用するリーフ

以下のリーフを使用します。

Type	Name	Q’ty
AI02	SP&PIR	1
AP01	AVR MCU	1
AV01	CR2032	1
AZ01	USB	1
AZ62	Connector Cover	1
	CR2032 coin cell battery	1
	M2*15mm screw	2

リーフの組み立て

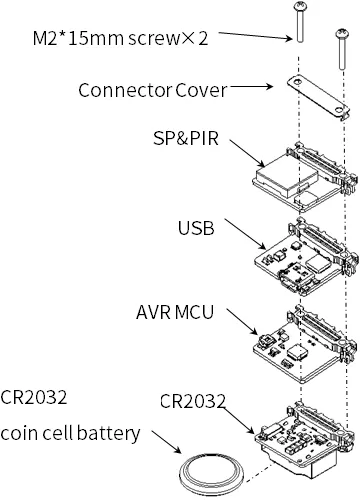

下図のようにリーフを組み立てましょう。

assemble1

ソースコード

Arduinoを開き、ファイル → スケッチ例 → 02.Digital → toneMelodyを開いてください。

このサンプルコードでは、スピーカが8番ピンに接続されている事になっています。
しかし、Leafonyではスピーカが5番ピンに接続されているので、下記の部分を修正して正しいピン接続になるようにしましょう。

37行目の8を5に変更

tone(5, melody[thisNote], noteDuration);

44行目の8を5に変更

noTone(5);

実行結果

スピーカーから一度だけメロディが鳴ります。
