サウンドレベルメータ

概要

ボリュームを回転させると回転量に応じた数のLEDが点灯。また、マイクにより周囲の音量に応じた数のLEDを点灯させることが出来ます。

使用するリーフ

以下のリーフを使用します

Type	Name	Q’ty
AZ62	Connector Cover	2
AI03	MIC&VR&LED	1
AX07	Back to back	1
AP02	ESP32 MCU	1
AV04	2V~4.5V	1
AZ63	Nut Plate	2
	AAA battery holder	1
	AAA battery	3
	M2*8mm screw	2
	M2*12mm screw	2
	φ10x2mm magnet	1

リーフの組み立て

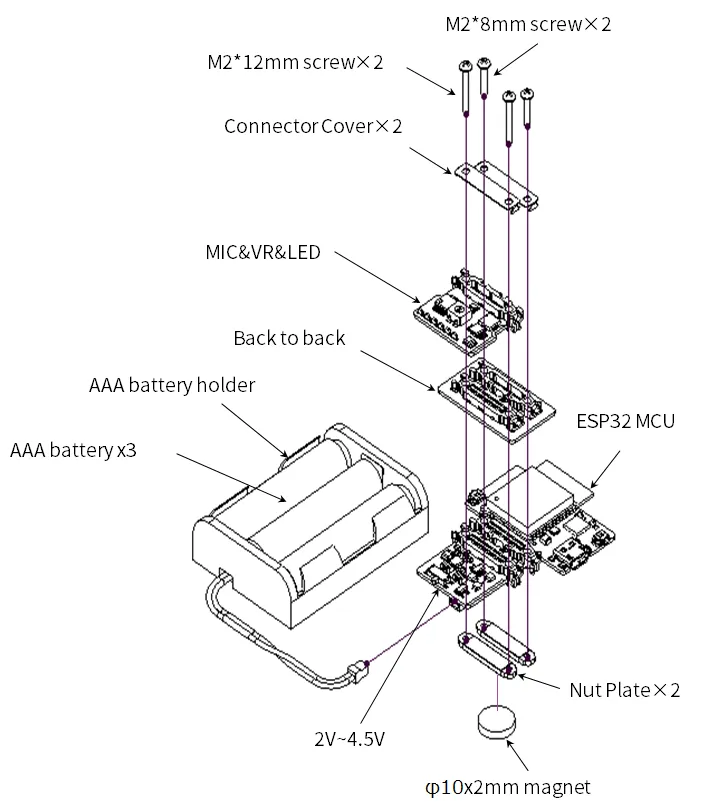

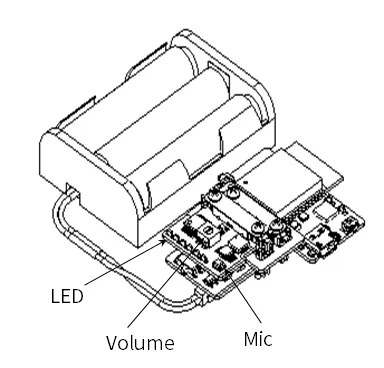

下図のようにリーフを組み立てましょう。

ソースコード

Arduino IDEで下記のプログラムを書きましょう。

//=====================================================================
//  ESP32 Sound level meter
//
//    (c) 2021 LEAFONY SYSTEMS Co., Ltd
//    Released under the MIT license
//    https://opensource.org/licenses/MIT
//
//      Rev.00 2021/04/01  First release
//=====================================================================

// LED4-6:VR level display
// LED1-3:MIC sound pressure level display

#define LED1              14            // D6  IO14
#define LED2              15            // D7  IO15
#define LED3              17            // D8  IO17
#define LED4              16            // D9  IO16
#define LED5              5             // D10 IO5
#define LED6              23            // D11 IO23
#define MIC               26            // A2  IO26
#define VR                39            // A3  IO39

unsigned int dataVR;
unsigned int dataMic;

//-----------------------------------------------
// Get VR and MIC data
//-----------------------------------------------
void getSensorData(){
    dataVR = analogRead(VR);
    dataMic = analogRead(MIC);

    Serial.println("---------------------");
    Serial.print("MIC  = ");
    Serial.println(dataMic,DEC);
    Serial.print("VR   = ");
    Serial.println(dataVR,DEC);
}

//-----------------------------------------------
// Turn the LEDs on and off according to the VR and MIC values.
//-----------------------------------------------
void dispSensorData(){
    if (dataVR < 1500){
      digitalWrite(LED4,LOW);
      digitalWrite(LED5,LOW);
      digitalWrite(LED6,LOW);
    }
    else if (dataVR >= 1500 && dataVR < 2600){
       digitalWrite(LED4,LOW);
       digitalWrite(LED5,LOW);
       digitalWrite(LED6,HIGH);
    }
    else if (dataVR >= 2600 && dataVR < 3600){
       digitalWrite(LED4,LOW);
       digitalWrite(LED5,HIGH);
       digitalWrite(LED6,HIGH);
    }
    else{
       digitalWrite(LED4,HIGH);
       digitalWrite(LED5,HIGH);
       digitalWrite(LED6,HIGH);
    }

    if (dataMic < 400){
      digitalWrite(LED1,LOW);
      digitalWrite(LED2,LOW);
      digitalWrite(LED3,LOW);
    }
    else if (dataMic >= 400 && dataMic < 600){
      digitalWrite(LED1,LOW);
      digitalWrite(LED2,LOW);
      digitalWrite(LED3,HIGH);
    }
    else if (dataMic >= 600 && dataMic < 950){
      digitalWrite(LED1,LOW);
      digitalWrite(LED2,HIGH);
      digitalWrite(LED3,HIGH);
    }
    else{
      digitalWrite(LED1,HIGH);
      digitalWrite(LED2,HIGH);
      digitalWrite(LED3,HIGH);
    }
}


void setup(){
  Serial.begin(115200);
  Serial.println("start!!");

  pinMode(LED1, OUTPUT);
  digitalWrite(LED1, LOW);
  pinMode(LED2, OUTPUT);
  digitalWrite(LED2, LOW);
  pinMode(LED3, OUTPUT);
  digitalWrite(LED3, LOW);
  pinMode(LED4, OUTPUT);
  digitalWrite(LED4, LOW);
  pinMode(LED5, OUTPUT);
  digitalWrite(LED5, LOW);
  pinMode(LED6, OUTPUT);
  digitalWrite(LED6, LOW);

  pinMode(MIC, INPUT);
  pinMode(VR, INPUT);

  // Startup test(LED)
  digitalWrite(LED1,HIGH);
  delay(200);
  digitalWrite(LED2,HIGH);
  delay(200);
  digitalWrite(LED3,HIGH);
  delay(200);
  digitalWrite(LED4,HIGH);
  delay(200);
  digitalWrite(LED5,HIGH);
  delay(200);
  digitalWrite(LED6,HIGH);
  delay(200);
  digitalWrite(LED1,LOW);
  digitalWrite(LED2,LOW);
  digitalWrite(LED3,LOW);
  digitalWrite(LED4,LOW);
  digitalWrite(LED5,LOW);
  digitalWrite(LED6,LOW);
  delay(200);
}


void loop() {
  getSensorData();
  dispSensorData();
  delay(100);
}

ESP32_Sound_Level_Meter.ino

実行結果

ボリュームを回転させると回転量に応じた数のLEDが点灯します。マイクにより周囲の音量に応じた数のLEDが点灯します。
