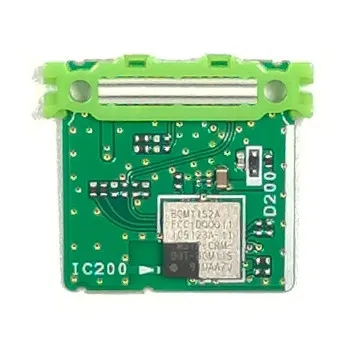

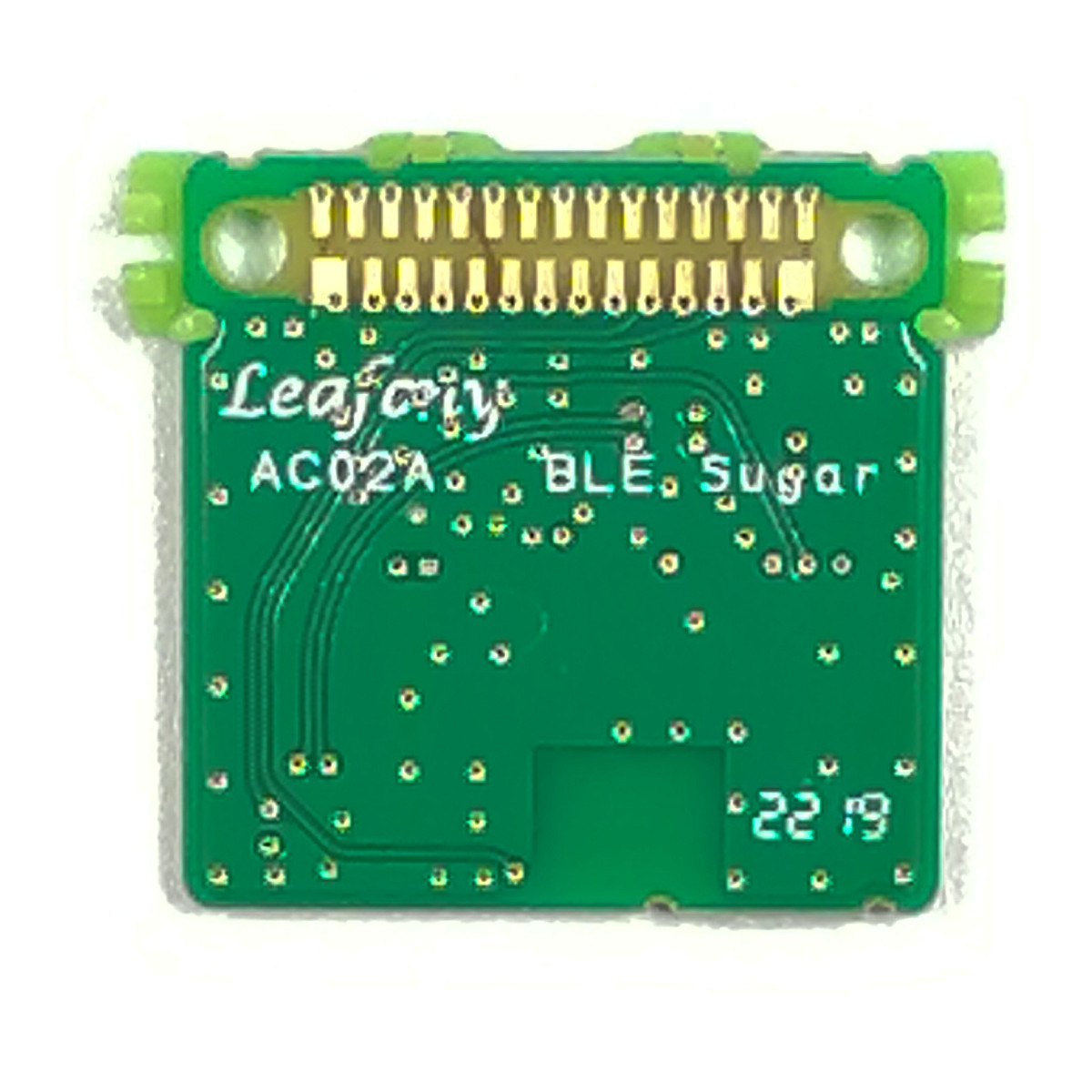

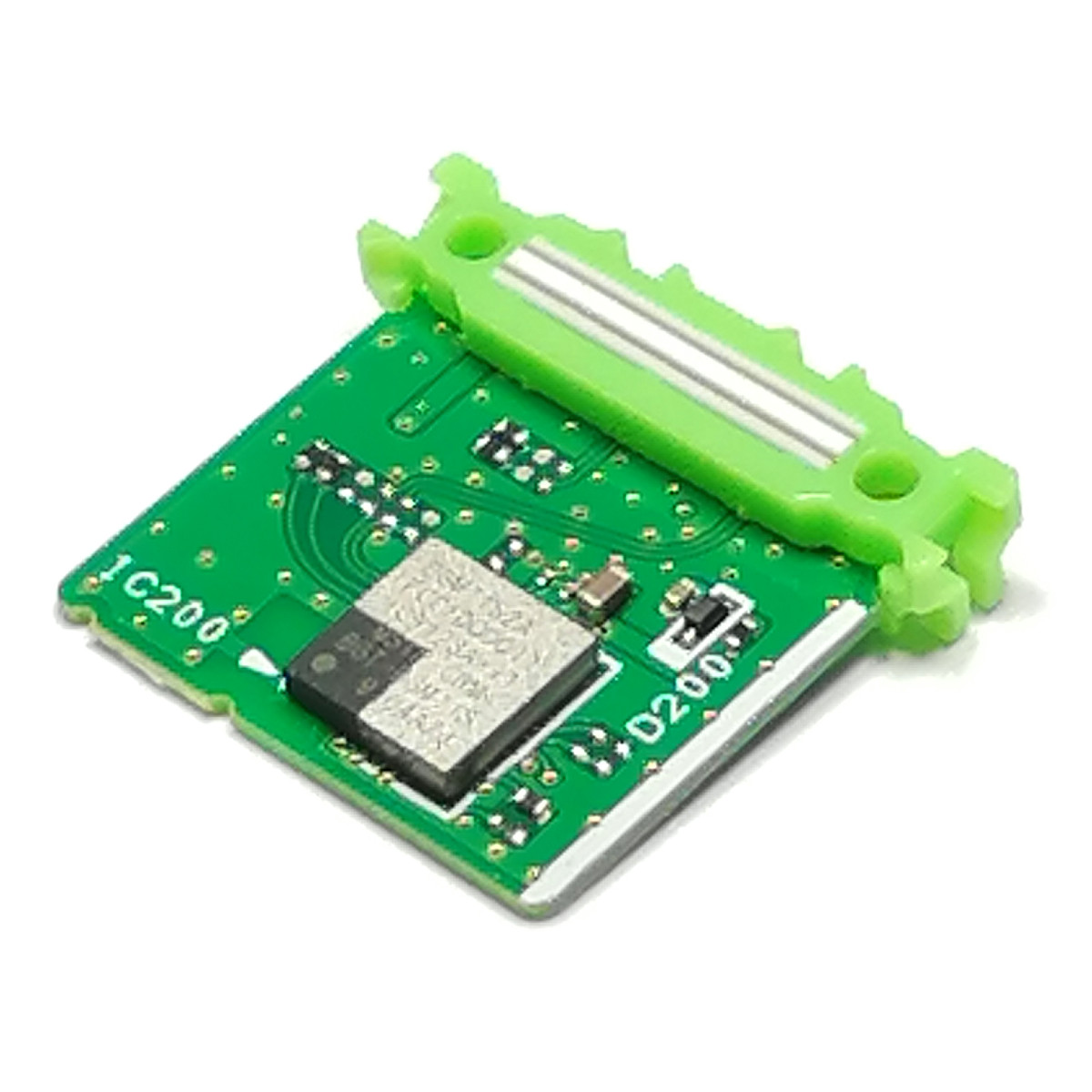

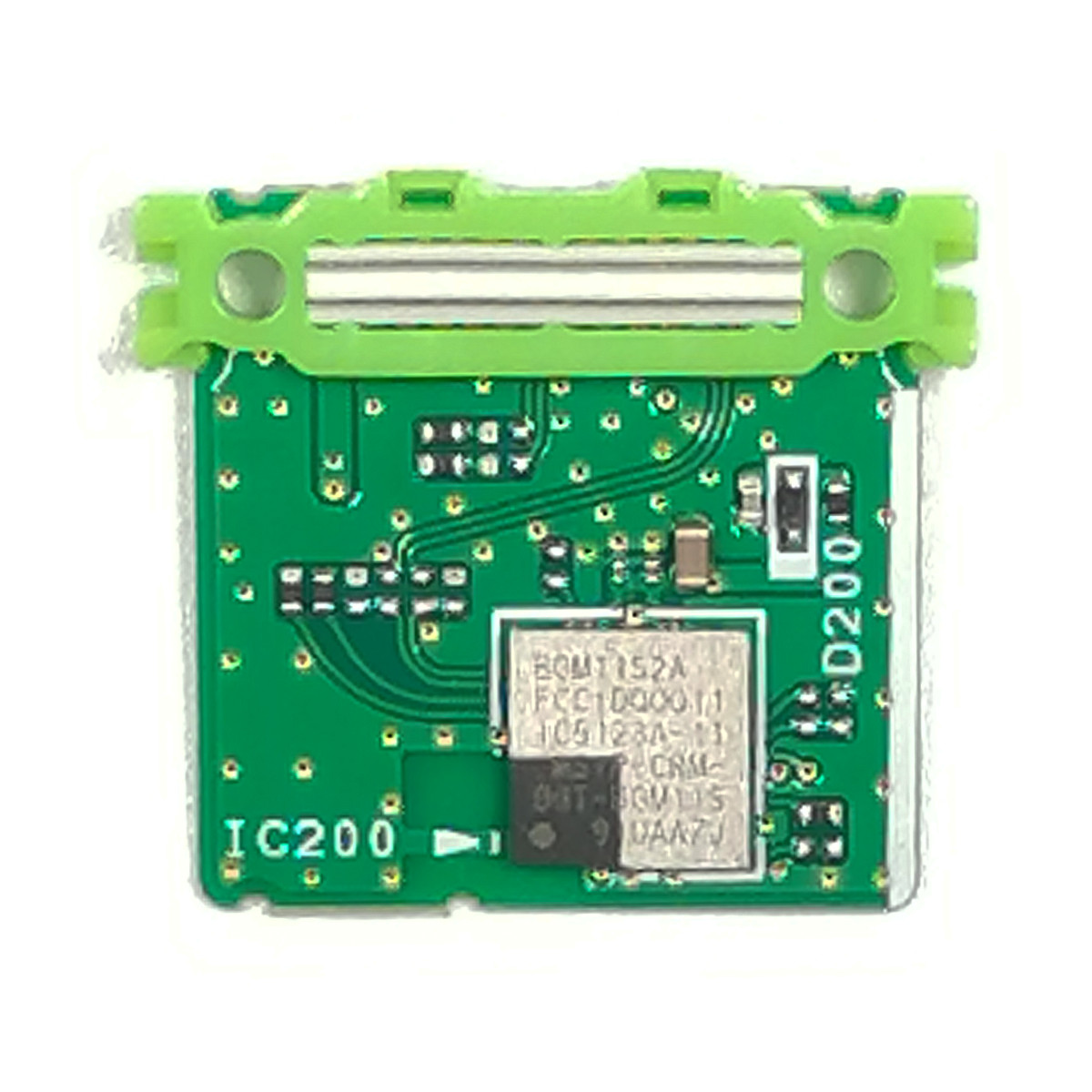

AC02 BLE Sugar

特徴

Silicon Labsの技的認証済みBLEモジュールBGM11S22F256GA-V2を搭載したリーフです。MCUリーフとはUARTで接続されます。無線の認証は、CE、FCC、ISED Canada、TELEC、KC South-Korea、NCC Taiwanを取得（SLICON LABS Module Data Sheet　Revision 1.2)。

性能

Item	Description
Part number	BGM11S22F256GA-V2
SoC	EFR32BG1 (ARM Cortex-M4)
Bluetooth version	4.2
Frequency range	2400M ~ 2483.5MHz
RX sensitivity	-90 dBm @ 1 Mbit/s GFSK
TX power	+8dBm以下
RF certification	CE, full FCC, ISED Canada, Japan and South-Korea
Flash	256KB
RAM	32KB
Interfaces	UART
Dimension	W23×D20.5×H4.7mm

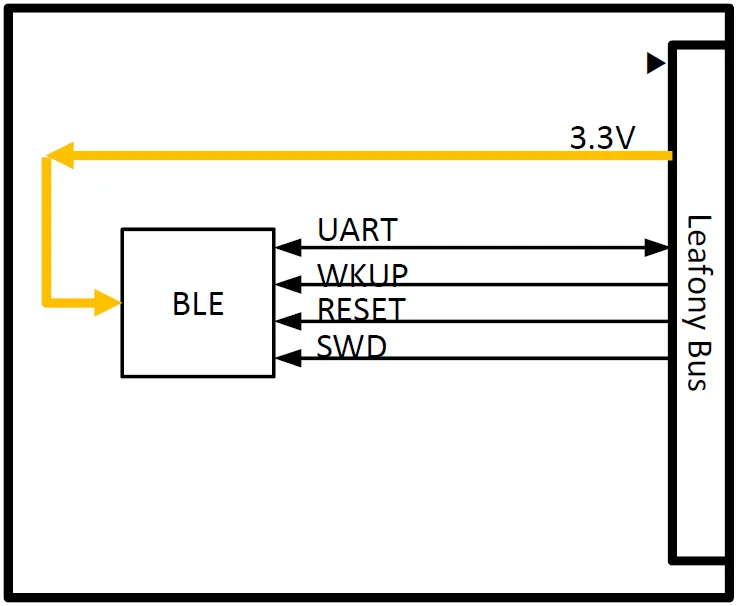

ブロック図

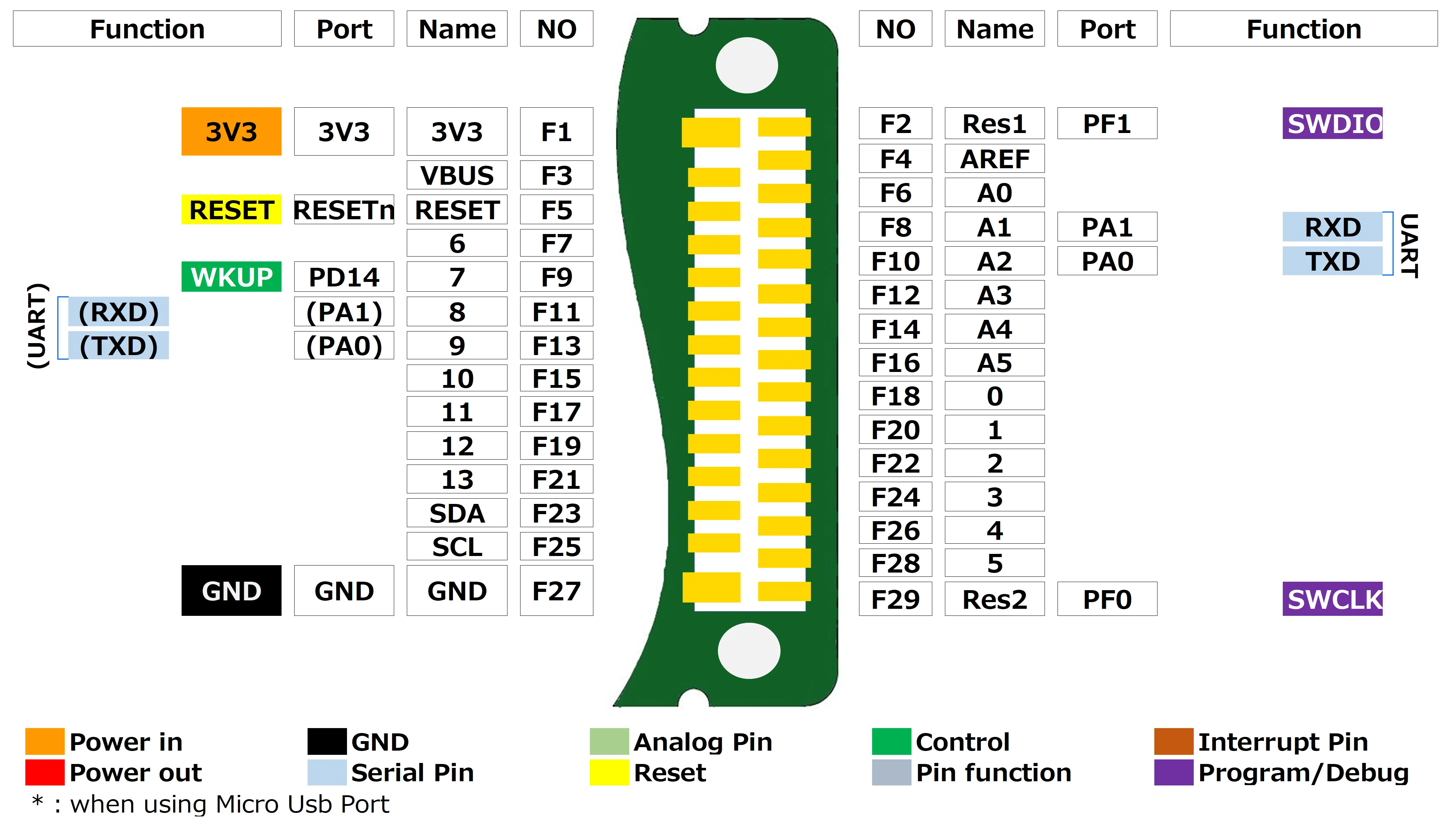

ピン配置

ピン配置のデータは、こちらを参照して下さい。

サンプルアプリ

• Simple BLE Characteristic (公開予定)
• Simple BLE Advertisement (公開予定）
• Web Bluetooth を使ってセンサの値を表示 　
• Google Sheetsを使ったIoTサービス入門

ライブラリ

本リーフに対応したライブラリがあります。開発環境設定のページで必要なライブラリをインストールしてご利用下さい。

ドキュメント

• 仕様書
• 回路図
• 部品配置図
• レイアウト図(Zuken)
• レイアウト図(dxf)
• 3D図面

変更履歴

• 2019年8月:初版
