サウンドレベルメータ

概要

ボリュームを回転させると回転量に応じた数のLEDが点灯。また、マイクにより周囲の音量に応じた数のLEDを点灯させることが出来ます。

使用するリーフ

以下のリーフを使用します

Type	Name	Q’ty
AI03	MIC&VR&LED	1
AP01	AVR MCU	1
AV01	CR2032	1
AZ01	USB	1
AZ62	Connector Cover	1
	CR2032 coin cell battery	1
	M2*15mm screw	2

リーフの組み立て

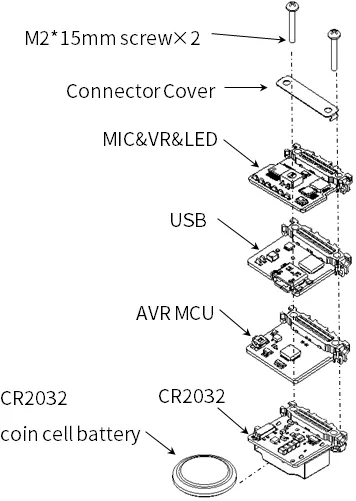

下図のようにリーフを組み立てましょう。

ソースコード

Arduino IDEで下記のプログラムを書きましょう。

//=====================================================================
//  STM32 Sound level meter
//
//    (c) 2022 LEAFONY SYSTEMS Co., Ltd
//    Released under the MIT license
//    https://opensource.org/licenses/MIT
//
//      Rev.00 2020/04/01  First release
//=====================================================================
#define LED1            PA8       // D6
#define LED2            PB12      // D7
#define LED3            PA9       // D8
#define LED4            PA10      // D9
#define LED5            PB6       // D10
#define LED6            PA7       // D11

#define MIC             PA1       // A2
#define VR              PB0       // A3

unsigned int dataVR;
unsigned int dataMic;
unsigned int MicLevelNom = 450;

//-----------------------------------------------
// Get VR and MIC data
//-----------------------------------------------
void getSensorData()
{
    dataVR = analogRead(VR);
    dataMic = analogRead(MIC);

    Serial.print(dataVR,DEC);
    Serial.print(",");
    Serial.println(dataMic,DEC);
}

//-----------------------------------------------
// Turn the LEDs on and off according to the VR and MIC values.
//-----------------------------------------------
void dispSensorData()
{
    if (dataVR < 400)
    {
      digitalWrite(LED4,LOW);
      digitalWrite(LED5,LOW);
      digitalWrite(LED6,LOW);
    }
    else if (dataVR >= 400 && dataVR < 800)
    {
       digitalWrite(LED4,LOW);
       digitalWrite(LED5,LOW);
       digitalWrite(LED6,HIGH);
    }
    else if (dataVR >= 800 && dataVR < 900)
    {
       digitalWrite(LED4,LOW);
       digitalWrite(LED5,HIGH);
       digitalWrite(LED6,HIGH);
    }
    else
    {
       digitalWrite(LED4,HIGH);
       digitalWrite(LED5,HIGH);
       digitalWrite(LED6,HIGH);
    }

    if (dataMic < MicLevelNom)
    {
      digitalWrite(LED1,LOW);
      digitalWrite(LED2,LOW);
      digitalWrite(LED3,LOW);
    }
    else if (dataMic >= MicLevelNom && dataMic < MicLevelNom+50)
    {
      digitalWrite(LED1,LOW);
      digitalWrite(LED2,LOW);
      digitalWrite(LED3,HIGH);
    }
    else if (dataMic >= MicLevelNom+50 && dataMic < MicLevelNom+150)
    {
      digitalWrite(LED1,LOW);
      digitalWrite(LED2,HIGH);
      digitalWrite(LED3,HIGH);
    }
    else
    {
      digitalWrite(LED1,HIGH);
      digitalWrite(LED2,HIGH);
      digitalWrite(LED3,HIGH);
    }
}


void setup() {
  Serial.begin(115200);
  Serial.println("start!!");

  pinMode(LED1, OUTPUT);
  digitalWrite(LED1, LOW);
  pinMode(LED2, OUTPUT);
  digitalWrite(LED2, LOW);
  pinMode(LED3, OUTPUT);
  digitalWrite(LED3, LOW);
  pinMode(LED4, OUTPUT);
  digitalWrite(LED4, LOW);
  pinMode(LED5, OUTPUT);
  digitalWrite(LED5, LOW);
  pinMode(LED6, OUTPUT);
  digitalWrite(LED6, LOW);

  pinMode(MIC, INPUT);
  pinMode(VR, INPUT);

  // Startup test(LED)
  digitalWrite(LED1,HIGH);
  delay(200);
  digitalWrite(LED2,HIGH);
  delay(200);
  digitalWrite(LED3,HIGH);
  delay(200);
  digitalWrite(LED4,HIGH);
  delay(200);
  digitalWrite(LED5,HIGH);
  delay(200);
  digitalWrite(LED6,HIGH);
  delay(200);
  digitalWrite(LED1,LOW);
  digitalWrite(LED2,LOW);
  digitalWrite(LED3,LOW);
  digitalWrite(LED4,LOW);
  digitalWrite(LED5,LOW);
  digitalWrite(LED6,LOW);
  delay(200);

  Serial.print("VR");
  Serial.print(",");
  Serial.println("MIC");

}


void loop() {
  getSensorData();
  dispSensorData();
  delay(100);
}

Sound_Level_Meter.ino

実行結果

ボリュームを回転させると回転量に応じた数のLEDが点灯します。マイクにより周囲の音量に応じた数のLEDが点灯します。
