AX02B 29-pin

このページをAIに渡す

いつものAIに相談

Gemini・その他のAI

このページの情報を添えて、仕組みや使い方、つくりたいものを相談できます。

Geminiを開く

質問文をコピーして、Geminiの入力欄に貼り付けてください。

質問文を確認

AX02Bの実機写真です。表面・裏面・斜めからの外観を示しています。

特徴

リーフの信号線や電源線を外部回路につなぎ、試作や信号の確認に使えるリーフです。Leafony Busの29ピンすべてを2.54mmピッチのスルーホールパッドへ引き出し、ジャンパーワイヤ(接続用の線)やピンヘッダでブレッドボードやユニバーサル基板に接続できます。

AX02Bは、AX02 29 pinのレイアウトとシルクを修正したマイナーチェンジ版です。回路図はAX02と同じで、電気的に互換性があります。

  • Leafony Busの29ピンを2.54mmピッチのスルーホールパッドに変換
  • Leafony規格の20mm角リーフ形状

性能

ItemDescription
Board dimensionsW20×D20mm
Pin pitch2.54mm

ピン配置

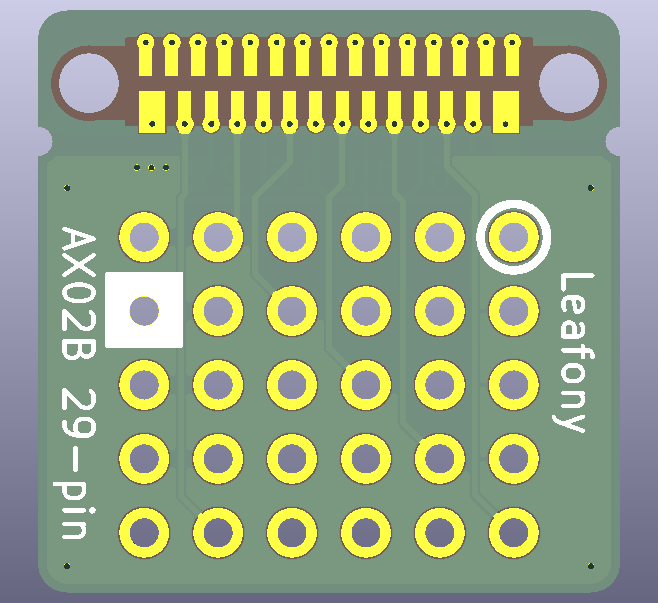

AX02Bのピン配置

図の「Port」は、Leafony Busの各ピンに接続されたスルーホール番号を示します。

表面を見てLeafony Bus端子を上にしたとき、左上から下方向に5ピンずつ進む配置です。スルーホールは6列×5段あり、右下の1穴は未接続(NC)です。

列ピン
11, 2, 3, 4, 5
26, 7, 8, 9, 10
311, 12, 13, 14, 15
416, 17, 18, 19, 20
521, 22, 23, 24, 25
626, 27, 28, 29, NC(未接続)

KiCad回路図上ではLeafony Busの F1 から F29 を各スルーホールパッドへ接続しています。

Leafony Busのピン配置データは、こちらを参照してください。

ドキュメント

AX02Bのレイアウトとシルクは、次の専用データで確認できます。

変更履歴

  • 2026年5月: 初版
