ページ: AZ01 USB

URL: https://docs.leafony.com/leaf/others/az01/

概要・見出し（抜粋）: 特徴 / 性能 / 外形サイズ / USB-UART変換

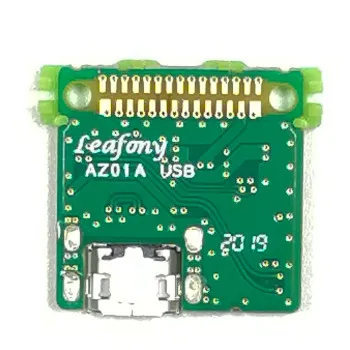

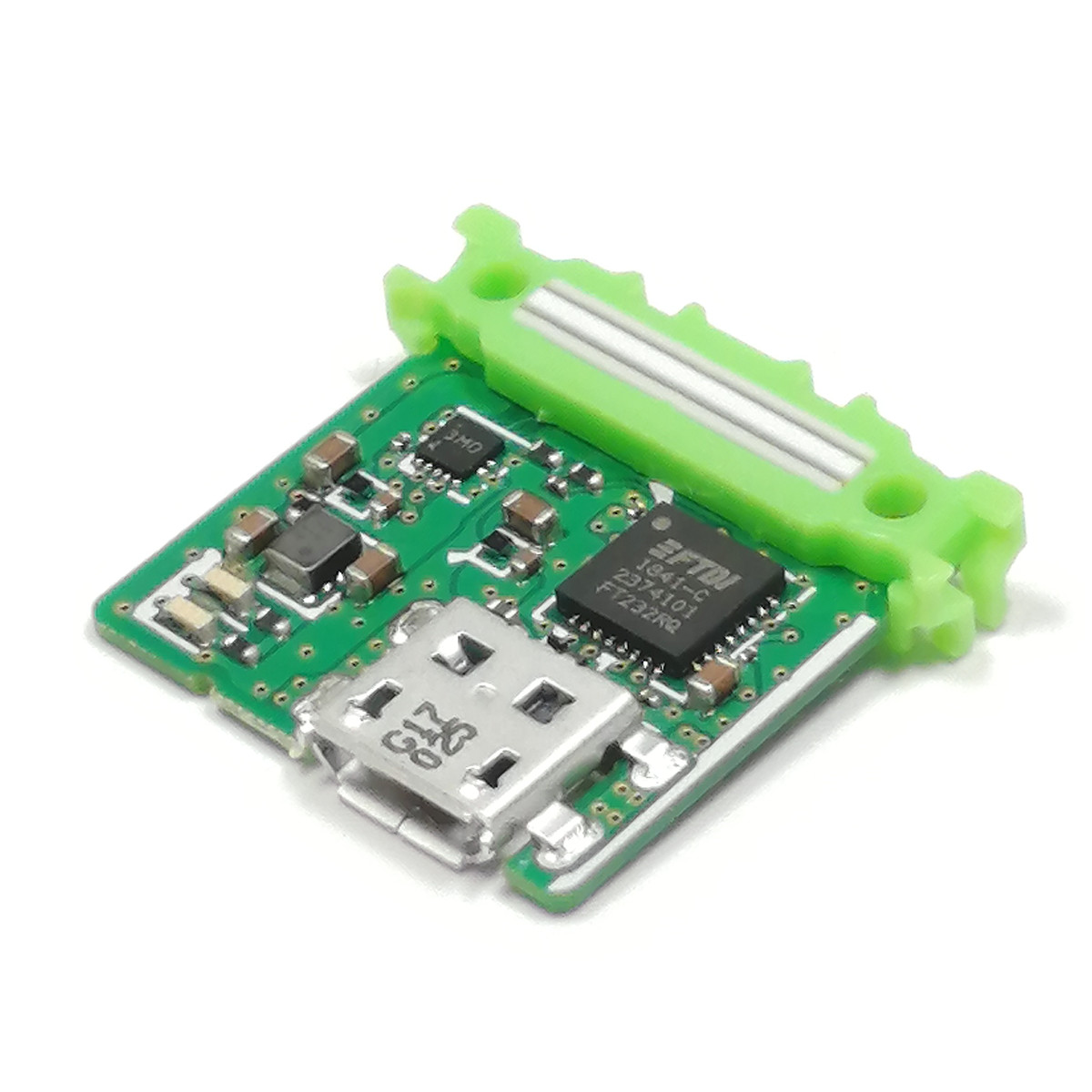

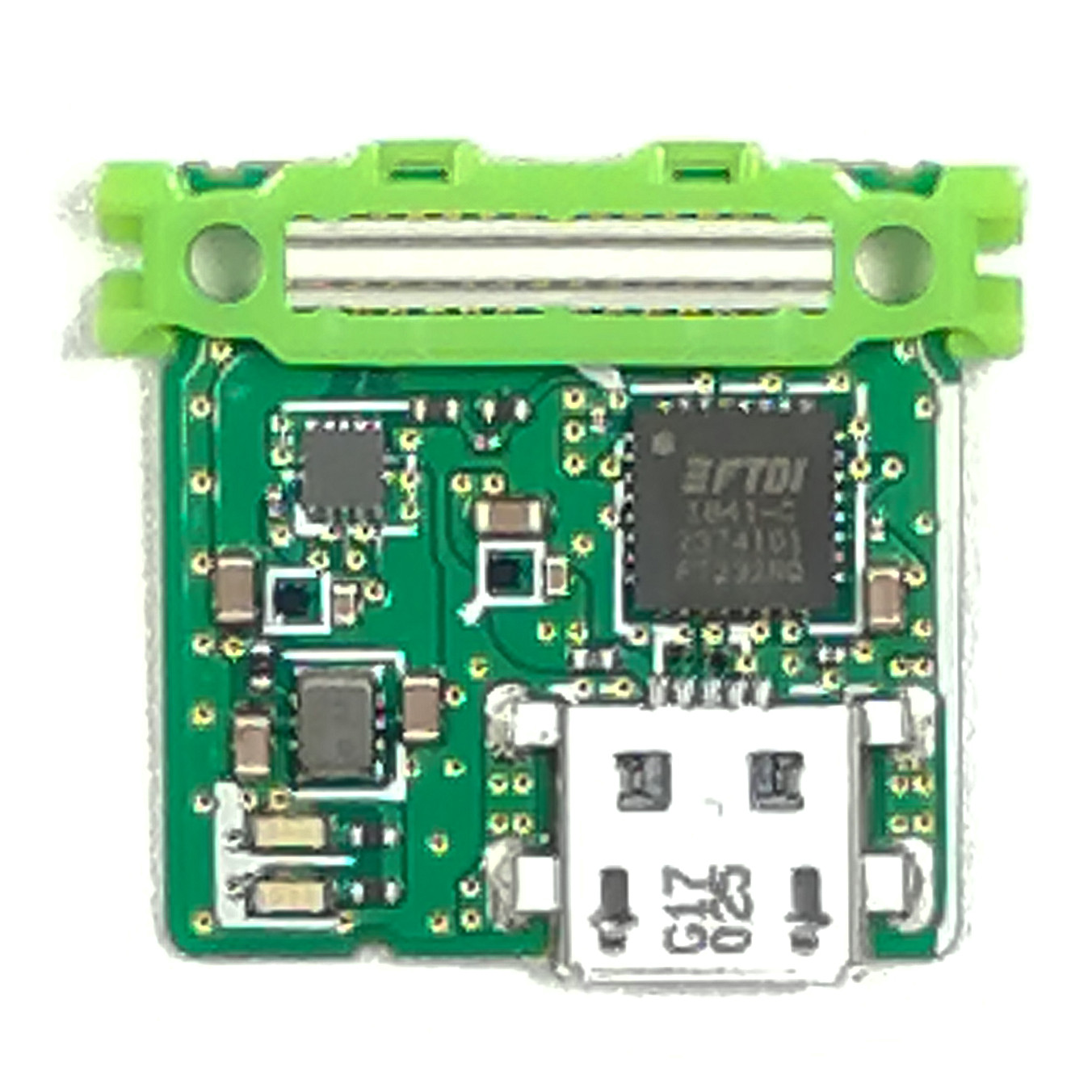

特徴

パソコンからUSB経由でAVR MCU（プログラムを動かすマイコン）へスケッチを書き込んだり、シリアルモニタでMCUからの出力を確認したりできるリーフです。USBから各リーフへの電源供給にも使えます。USB-UART変換ICとしてFTDI製FT232RQを搭載し、USBのVBUS（5V）から降圧回路で3.3Vを生成して、VBUSと3.3Vを各リーフに供給します。

性能

外形サイズ

Item	Description
Dimension	W23×D20.9×H4.7mm

USB-UART変換

Item	Description
Part Number	FT232RQ
USB	USB 2.0 Full Speed
Data transfer rates	300 baud to 3 Mbaud

電源

Item	Description
Part number	XCL222B331ER-G
Output voltage	3.3V±2%
Controlling method	PWM/PFM Automatic switching control
Maximum output current	500mA
Protection circuit	Over current protection / thermal shutdown/short-circuit protection

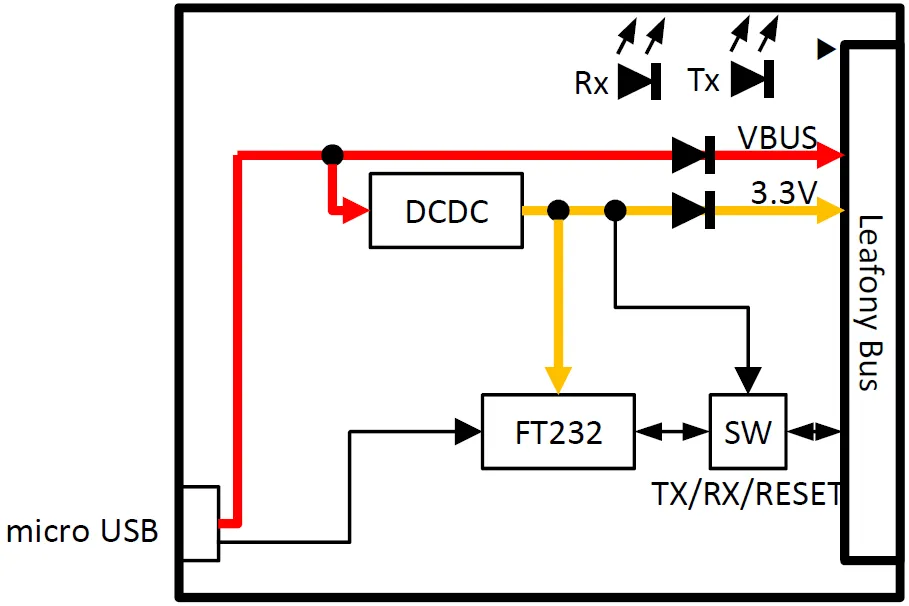

ブロック図

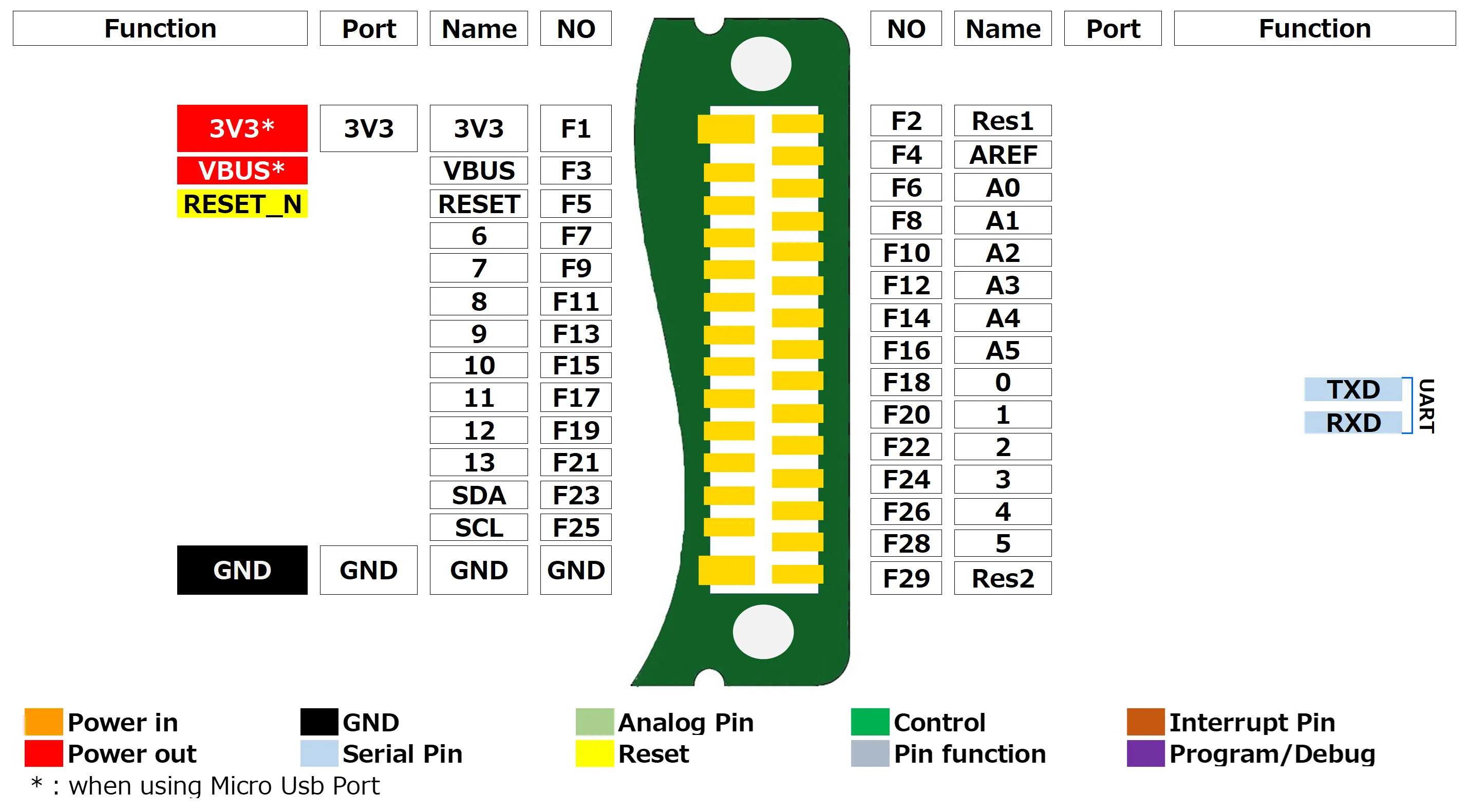

ピン配置

ピン配置のデータは、こちらを参照してください。

Tips

micro USB、LEDについて

Item	Description
micro USB	It is used for writing a sketch to the MCU and serial monitoring by connecting a PC.This also converts USB’s VBUS(5V) to 3.3V by using step-down power circuit and provide VBUS and 3.3V to each leaf.
LED TX	LED which controlled by FT232RQ. Blinks when program is written by UART TX communication.
LED RX	LED which controlled by FT232RQ. Blinks when program is written by UART TX communication.

ドキュメント

変更履歴

2019年8月:初版
2022年2月:低電力強化のため47KΩをC129の上段に追加。ドキュメントは、回路図のみ変更。
