AC09 Cat-M1 TY

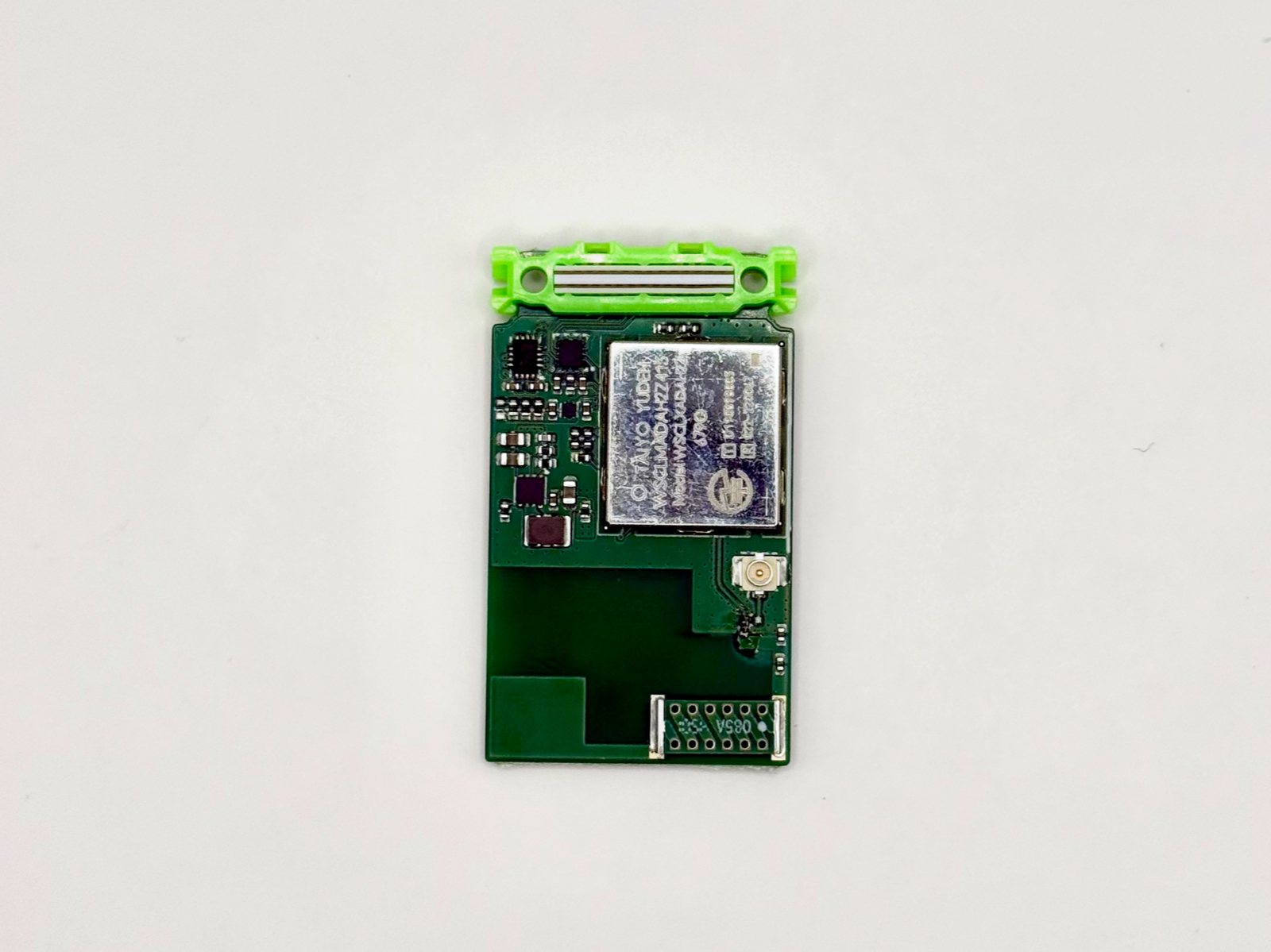

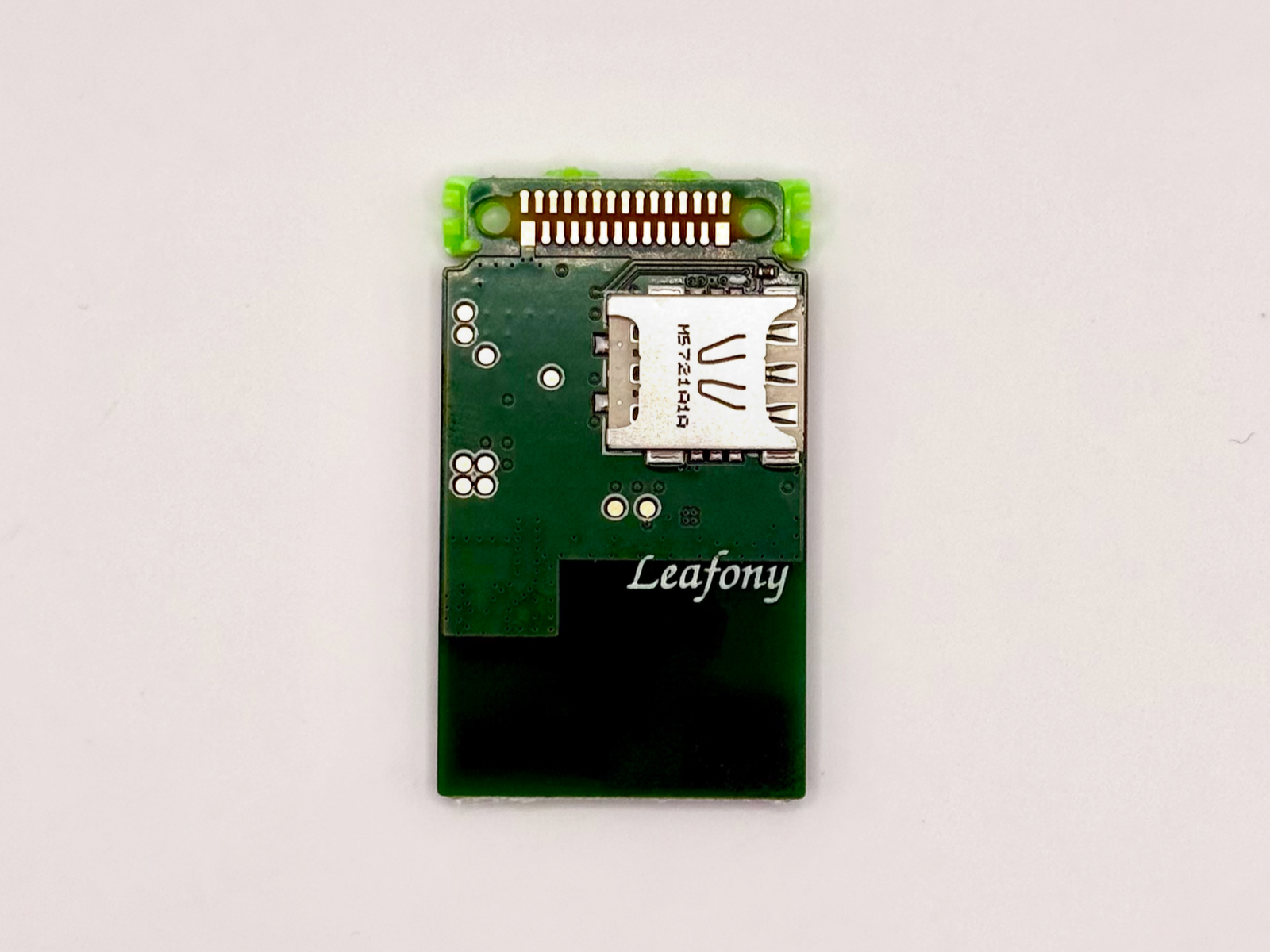

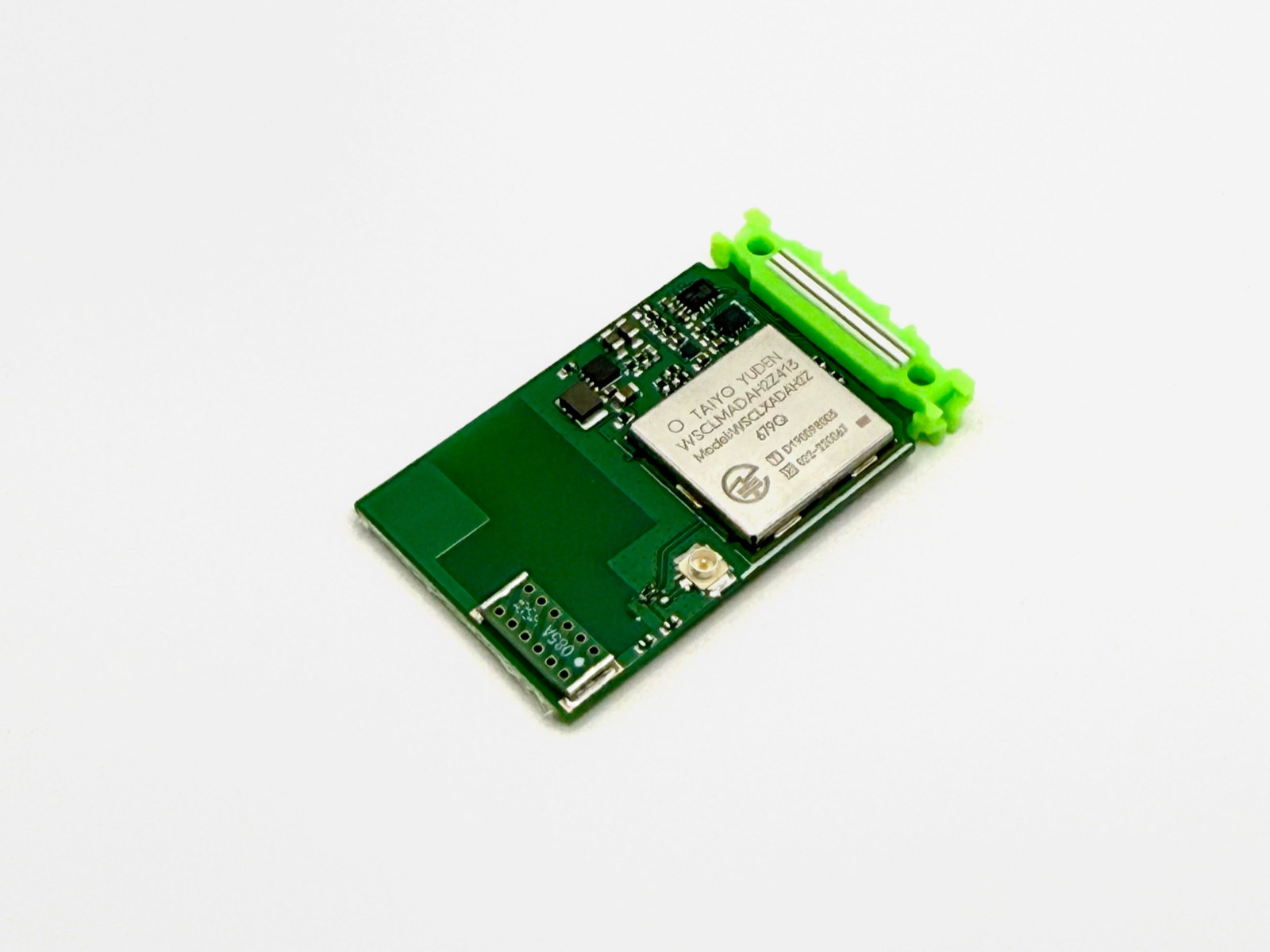

AC09の実機写真です。表面にCellular LPWA Cat-M1モジュールと外部アンテナ用コネクタ、裏面にnanoSIMスロットを搭載しています。

特徴

プロセッサリーフと組み合わせて、携帯電話網でIoT機器のデータ通信を行うためのCellular LPWA Cat-M1リーフです。Cat-M1 KitのAP03B＋AI05向けGoogle スプレッドシート連携サンプルに、SIMと接続先の設定例を掲載しています。製品全体の対応事業者・動作保証範囲は、サンプルの前提条件とは区別してください。

AC09 Cat-M1 TYは、太陽誘電製のセルラーLPWAモジュール「WSCLxADAH2Z」シリーズを搭載しています。

• UARTを介してモジュールと通信し、I2C接続のI/Oエキスパンダで電源ボタン・シャットダウン・ウェイクアップ信号を制御します。
• nanoSIMスロット、基板上のチップアンテナ、外部アンテナ用U.FLコネクタを搭載しています。
• 搭載モジュールはeDRX・PSMによる省電力動作に対応しています。機能の詳細は太陽誘電の製品情報を参照してください。

通信モジュール・アンテナ端子・SIMスロットの位置

1. 通信モジュール（表面）。Cellular LPWA Cat-M1の通信を行います。
2. 外部アンテナ端子（表面）。U.FLコネクタです。基板上のアンテナと外部アンテナの切り替え条件はアンテナを参照してください。
3. nanoSIMスロット（裏面）。利用する通信サービスに対応したnanoSIMを取り付ける場所です。

図をクリックすると拡大できます。矢印は部品の位置を示しており、SIMの挿入方向を示すものではありません。SIMと接続先の設定は、Cat-M1 Kitの開発準備から確認できます。

仕様

項目	内容
Cellular LPWA Cat-M1モジュール	太陽誘電 WSCLxADAH2Zシリーズ
通信方式	Cellular LPWA Cat-M1
電源入力	Leafony Busの3.3V端子（1番ピン）
ホストインターフェース	UART（TX/RX、RTS/CTS）、I2C（制御用）
UARTレベル変換	TXB0104RUTR（3.3V / 1.8V）
I/Oエキスパンダ	PCAL6408AHKX
I2Cアドレス	0x21（7ビット表記）
SIMカード	nanoSIM（Molex 1042240820スロット）
基板アンテナ	STAF 1019-085A
外部アンテナコネクタ	ヒロセ電機 U.FL-R-SMT-1(10)
基板外形	23 × 38.7 mm（設計値、部品高さを除く）

搭載モジュールの正式型番、対応バンド・通信事業者の全範囲、消費電流などの製品仕様は、確認でき次第案内します。関連サンプルは1NCE・SORACOMのSIM設定を扱いますが、すべてのSIM・地域・リーフ構成での動作を保証するものではありません。

電源と制御

Leafony Busの3.3V端子からモジュールのVBATへ給電します。基板上のTPS61021ADSGTでRF部用の電源（VBAT_FEM）を、TLV71718PDQNTで信号回路用の1.8V電源（VDDIO）を生成します。

モジュールの電源状態はI/Oエキスパンダを介して制御します。電池駆動の構成例として、掲載サンプルではAV06を使用しています。電源選びのQ&Aも参照してください。

ピン配置

図をクリックすると拡大できます。図中のMCUはプロセッサリーフで、矢印はUART信号の方向です。RESETとINT_Nは、I/OエキスパンダPCAL6408Aのリセットと割り込みを表します。

同じ図はピン配置図作成でAC09を選ぶと編集でき、PNG・SVGで保存できます。

以下はAC09で使用する主なLeafony Bus信号です。UARTの方向はプロセッサリーフから見た方向を示します。

ピン番号	Leafony Bus信号	AC09での接続・用途
1	3.3V	電源入力（VBAT）
5	RESET	I/Oエキスパンダのリセット
7	D6	UART入力：モジュールのRTSから受信（プロセッサ側CTS）
11	D8	UART送信：モジュールのRXへ接続
13	D9	UART受信：モジュールのTXから入力
22	D2	I/Oエキスパンダの割り込み出力（INT）
23	SDA	I2Cデータ
25	SCL	I2Cクロック
26	D4	UART出力：モジュールのCTSへ送信（プロセッサ側RTS）
27	GND	電源・信号の基準

I2Cアドレス

I/Oエキスパンダのアドレスは0x21です。AC08 MaryおよびAC04 King Mと共通のため、同じI2Cバスに接続するとアドレスが重複します。組み合わせるリーフはI2Cアドレスマップで確認してください。

アンテナ

基板上のチップアンテナ（ANT1）と外部アンテナ用U.FLコネクタ（CN3）は、JP1の実装で切り替える構成です。

JP1の接続	使用するアンテナ
1–2	基板上のチップアンテナ（STAF 1019-085A）
2–3	CN3に接続する外部アンテナ

対応アンテナと認証条件は、確認でき次第案内します。モジュールの認証対象アンテナに関する資料は、太陽誘電の製品ページにある「Reference アンテナ一覧」から確認できます（利用者登録が必要です）。

開発環境・サンプル

AC09開発リポジトリのPlatformIOプロジェクトには、STM32 MCUリーフとArduinoフレームワークを使用する開発用コードが収録されています。リポジトリの閲覧条件はドキュメントを確認してください。

プロジェクト	用途・対象構成
google_sheets	Cat-M1 KitのAP03B＋AI05でBME280の温湿度を読み取り、Google スプレッドシートへ記録。環境はleafony_ap03b
http_get	AP03でHTTP通信を確認
mqtt_thingspeak	AP03＋AI01で測定値をThingSpeakへMQTT送信

各プロジェクトのREADMEで設定と必要なソフトウェアを確認してください。

ATコマンドの仕様は、太陽誘電の「AT command manual（Light Version）」を参照してください（利用者登録が必要です）。

関連サンプル

• AC09 Cat-M1 TYで温湿度データをGoogle スプレッドシートに保存：AP03BでAI05 Env Sensorsリーフの温湿度データを読み取り、Google スプレッドシートに記録します。Docsでは送信間隔を10分に設定します。GitHub開発版のひな形は30秒です。

Cat-M1 Kitの開発準備で組み立てとサンプルの設定を確認できます。

ドキュメント

設計・開発リポジトリは現在非公開です。以下のGitHub資料へのアクセスには、別途NDA（秘密保持契約）の締結が必要です。詳しくはお問い合わせください。

• AC09 設計・開発リポジトリ
• KiCad設計データ（回路図・基板）
• 回路図（リポジトリ同梱PDF）
• 部品表（製造用BOM）
• 太陽誘電 セルラーLPWA Cat-M1 製品情報

変更履歴

• 2026年9月：AC09ページを追加
