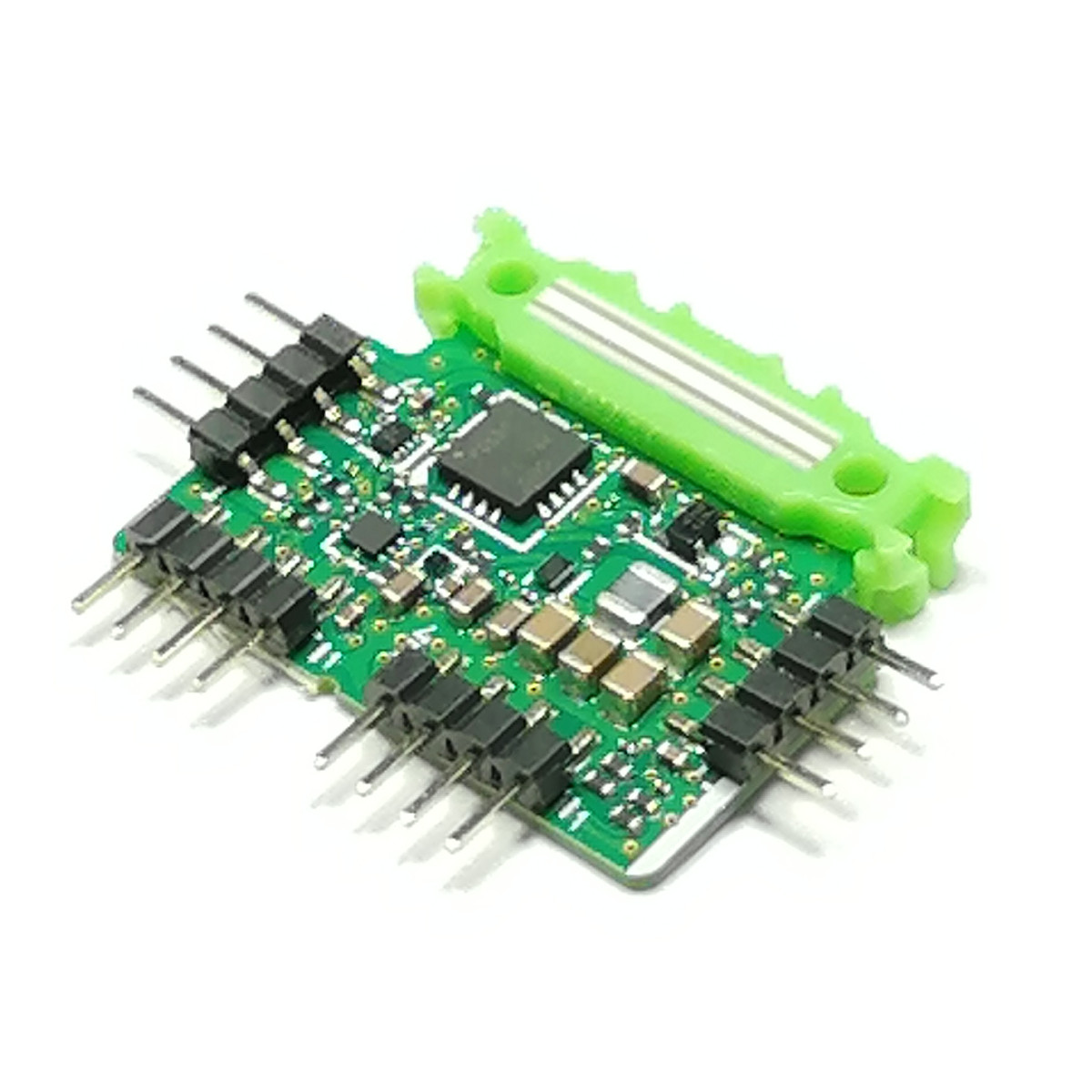

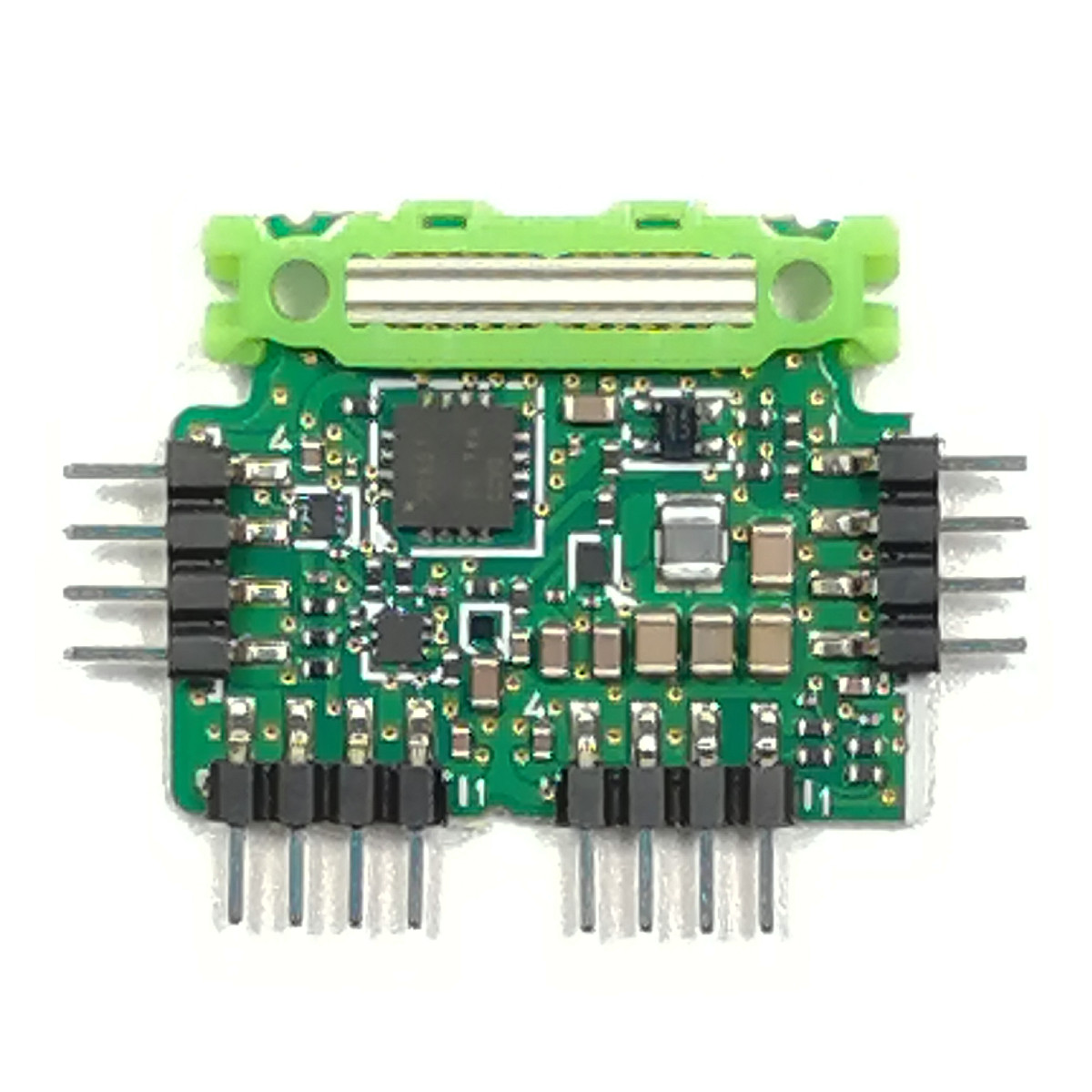

特徴

5Vで動作するGrove対応のセンサなどをLeafonyにつなぎ、UART・I2C通信やアナログ・デジタル入力を利用できるリーフです。Seeed Studio製Groveシリーズに対応し、3.3Vを昇圧回路で5Vに変換してGroveへ供給します。I2C Expanderを制御して5V電源をオフにできるため、接続機器を使わない間の消費電力を抑えられます。

性能

外形サイズ

Item	Description
Dimension	W33.8×D24.7×H4.7mm

電源

Item	Description
Part number	TPS61099YFFR
Battery voltage	0.7～3.8V
Output voltage	5V±2%
Controlling method	PWM/PFM Automatic switching control
Maximum output current	300mA @3.3V to 5V
Protection circuit	Over current protection / Thermal shutdown

I2C I/O Expander

Item	Description
Part number	PCA9557RGVR
Interface	I2C (Address: 0x18)

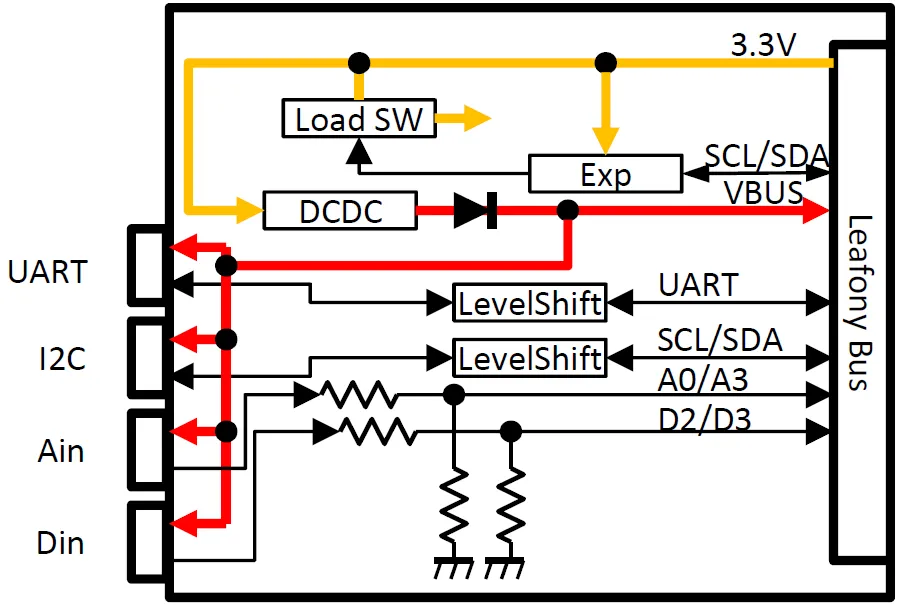

ブロック図

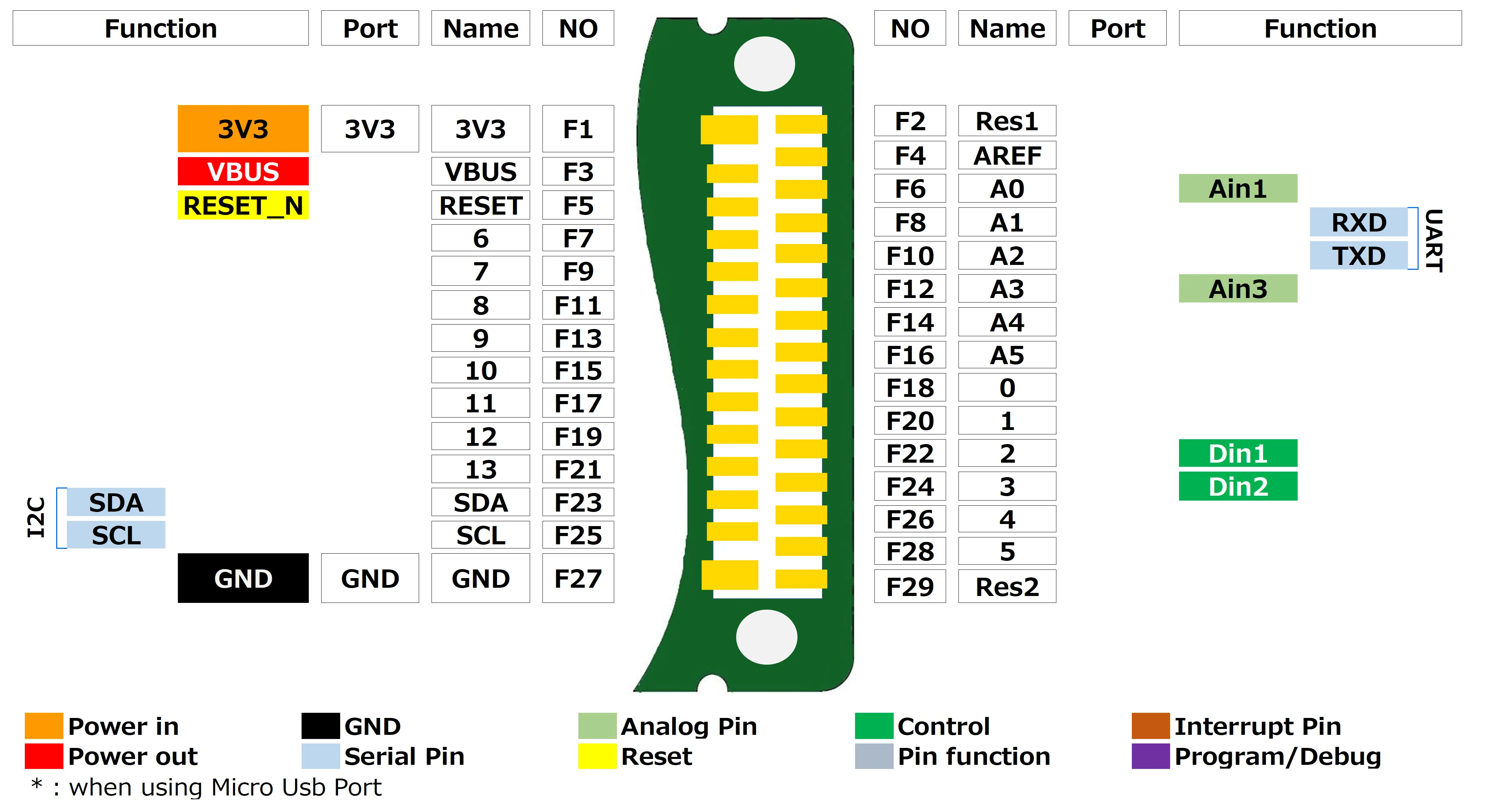

ピン配置

ピン配置のデータは、こちらを参照してください。

Tips

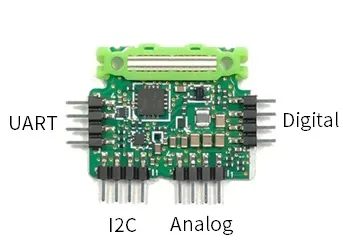

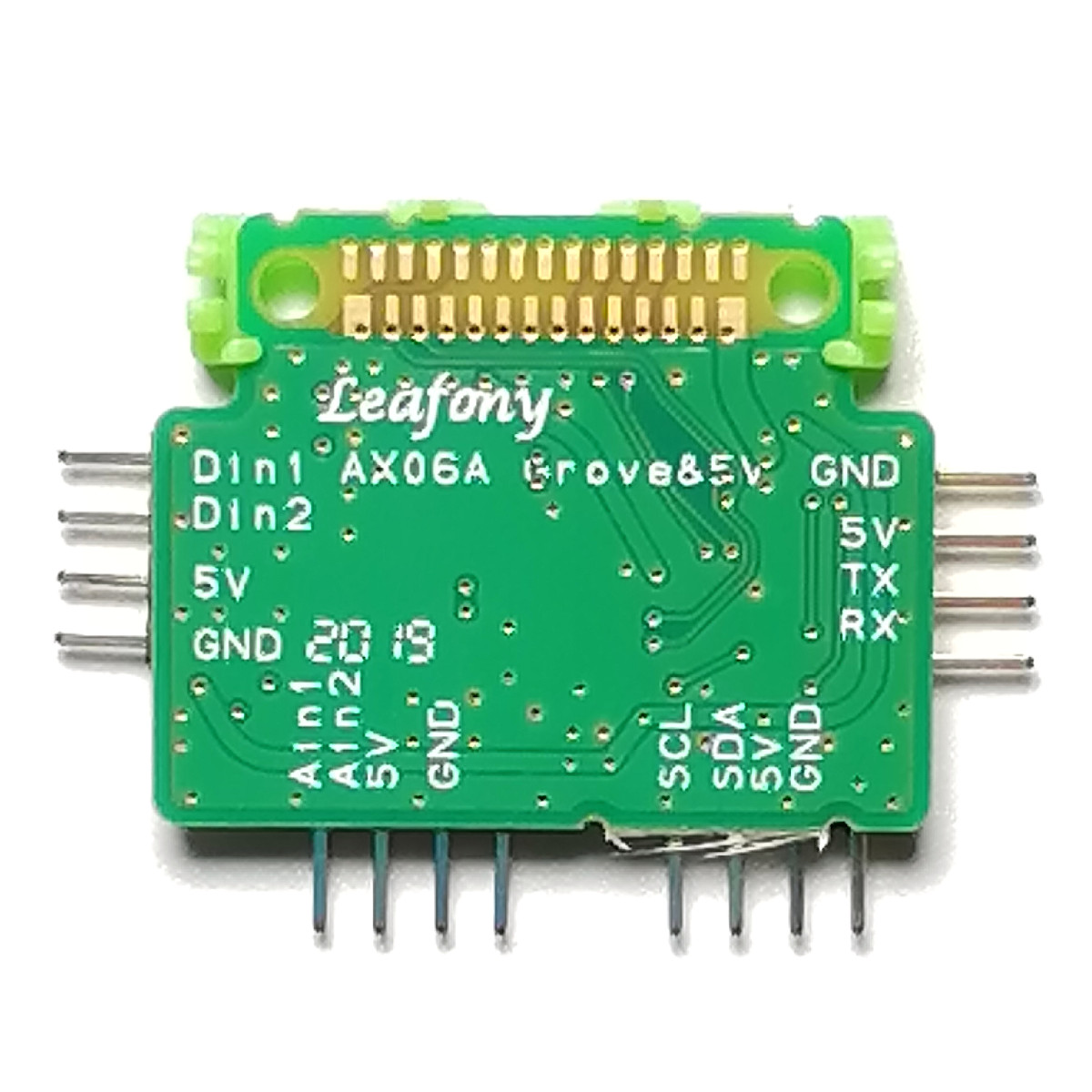

UART、I2C、Analog、Digitalについて

Item	Description
UART	For UART communication
I2C	For I2C communication
Analog	Analog Signal Inputs
Digital	Digital Signal Inputs

サンプルアプリ

ドキュメント

変更履歴

2019年8月:初版
