Google SheetsをつかったIoTサービス入門

概要

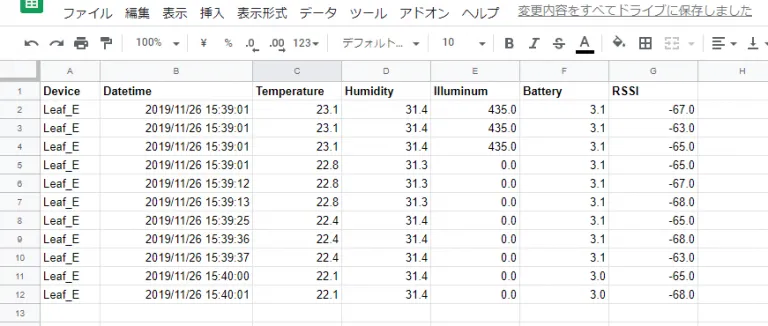

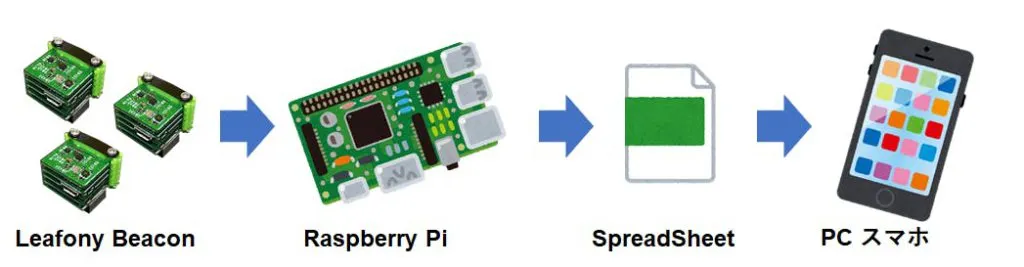

Leafony Beacon1)とRaspberry Piとを使ってIoT環境センサを作り、Google スプレッドシートを使って、センサデータを可視化します。

Beaconとは、地上にある電波を特定の機器で受信することで、位置をはじめとした各種情報を取得するための設備です。BluetoothのBeacon機器の場合、温度や気圧などのセンサを搭載したモジュールを任意の場所に設置して、その場所の環境を観測します。

about

用意するもの

Leafony Basic Kit
Raspberry Pi (3, 4, zero等)
ブラウザが閲覧できるPCやスマホ
Arduino IDE

サンプルアプリのコード

Github - Leafony/leafony-beacon

Raspberry Piの準備

Raspberry Pi 初めての方は、Raspberry Pi 3 B＋スターターキットが便利です。Raspbian OSイメージを書き込んだmicroSDが入っていますが、ディスプレイ、キーボード、マウスは有りません。別途　ご用意してください。
Raspberry Pi は、無線LANでインターネットに接続します。こちらも事前にご用意してください。

Leafonyの構成

Type	Name	Q’ty
AZ62	Connector Cover	1
AI01	4-Sensors	1
AZ01	USB	1
AP01	AVR MCU	1
AC02	BLE Sugar	1
AV01	CR2032	1
-	CR2032 coin cell battery	1
-	M2*18mm screw	2

Leafonyの組み立て

スケッチの書き込み

書き込みには、BLE、4-Sensorsライブラリが必要です。予め、ライブラリをインクルードしておいてください。詳しくは、こちら。
Arduino IDEで、以下のスケッチをマイコンボードに書き込んでください。・leafony_beacon.ino
Arduino IDE 1.8.9で動作を確認しています。書き込みエラーが発生したら、IDEのバージョンを確認してください。

Raspberry Piの環境構築

BLE Beaconの受信機にはRaspberry Piを使います。今回使用するサンプルコードでは、Node.jsでnobleを使ってBLE Beaconを受信します。受信したデータはGoogle API経由でGoogle スプレッドシートに書き込んでいます。

下記のスクリプト(6項目)を実行して環境構築をします。https://github.com/Leafony/leafony-beacon/tree/master/spreadsheet-logger

sudo apt update
sudo apt upgrade
sudo apt install -y bluetooth libbluetooth-dev libudev-dev git
git clone https://github.com/Leafony/leafony-beacon
cd leafony-beacon/spreadsheet-logger
npm install

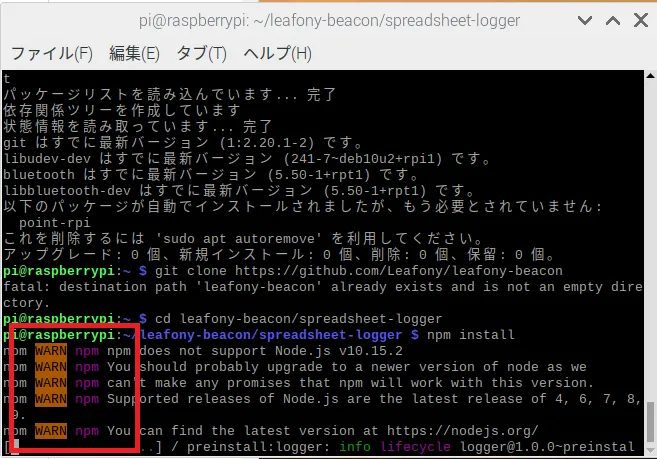

注意:WARNINGと表示されますが、このまま進んでください。

gs_pi_1

Google Sheets APIの取得

Google スプレットシートをNode.jsで操作するためにはAPIを取得する必要があります。まず、下記 Node.js Quick Start のStep.1で、 Enable the Google Sheets API をクリックし、credentials.jsonをダウンロードします。次に、credentials.jsonをleafony-beacon/spreadsheet-loggerディレクトリにコピーしてください。

Node.js Quickstart | Sheets API | Google Developers : https://developers.google.com/sheets/api/quickstart/nodejs
