ページ: AX02 29 pin

URL: https://docs.leafony.com/leaf/extension/ax02/

概要・見出し（抜粋）: 特徴 / 性能 / ピン配置 / ドキュメント

特徴

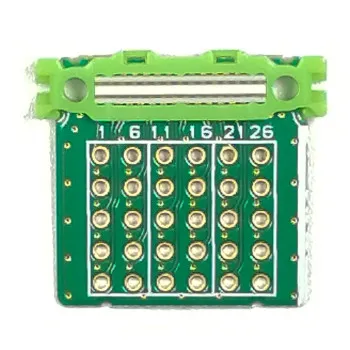

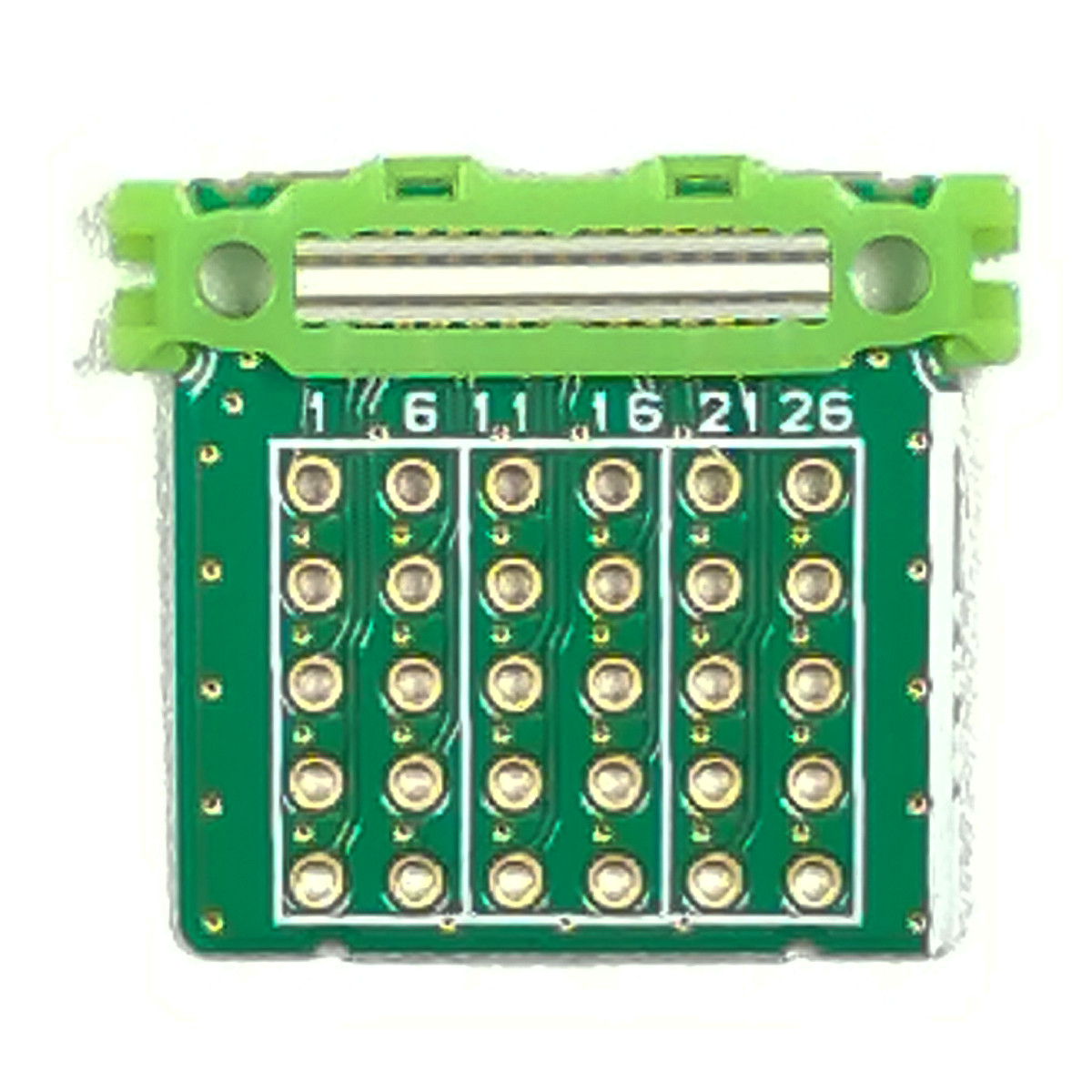

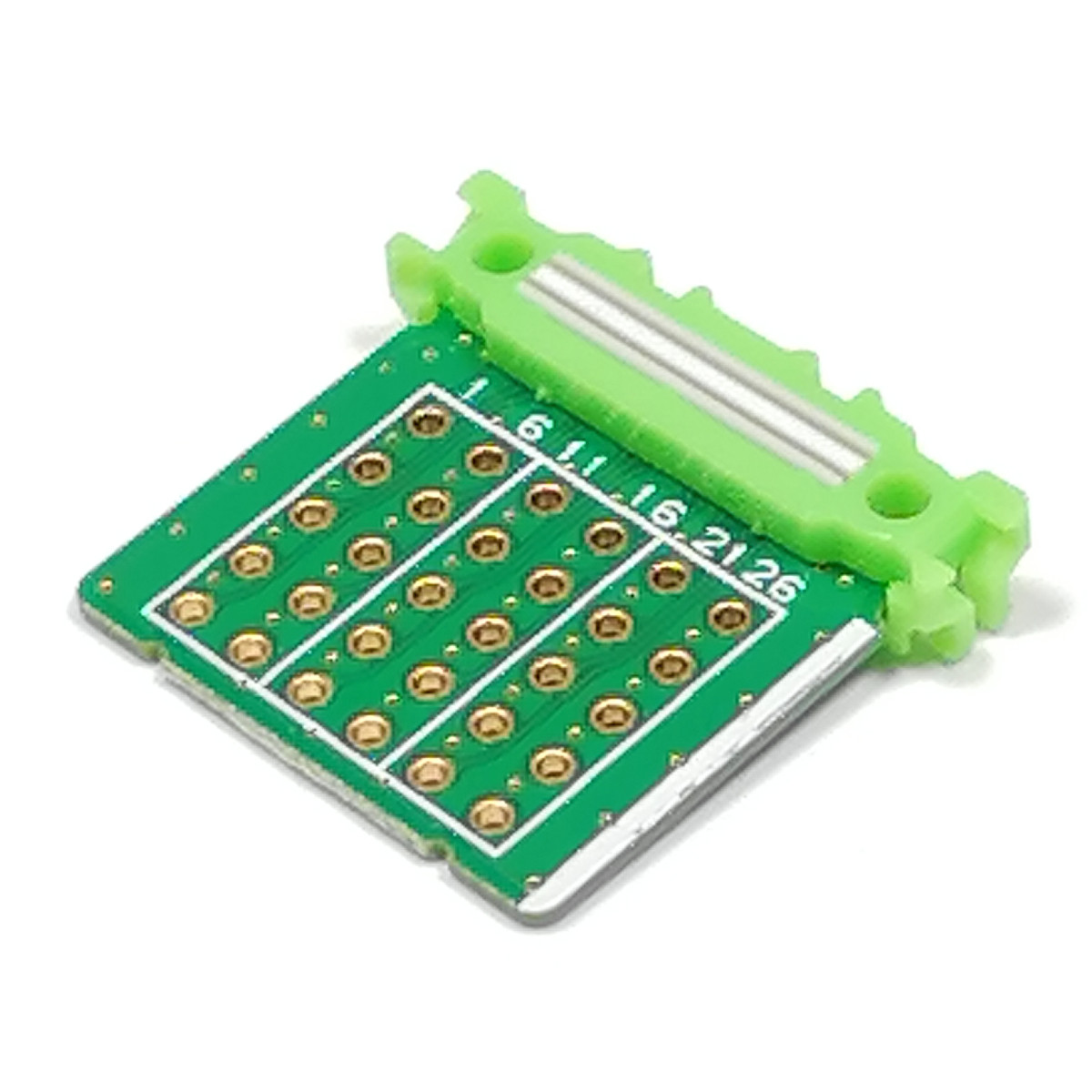

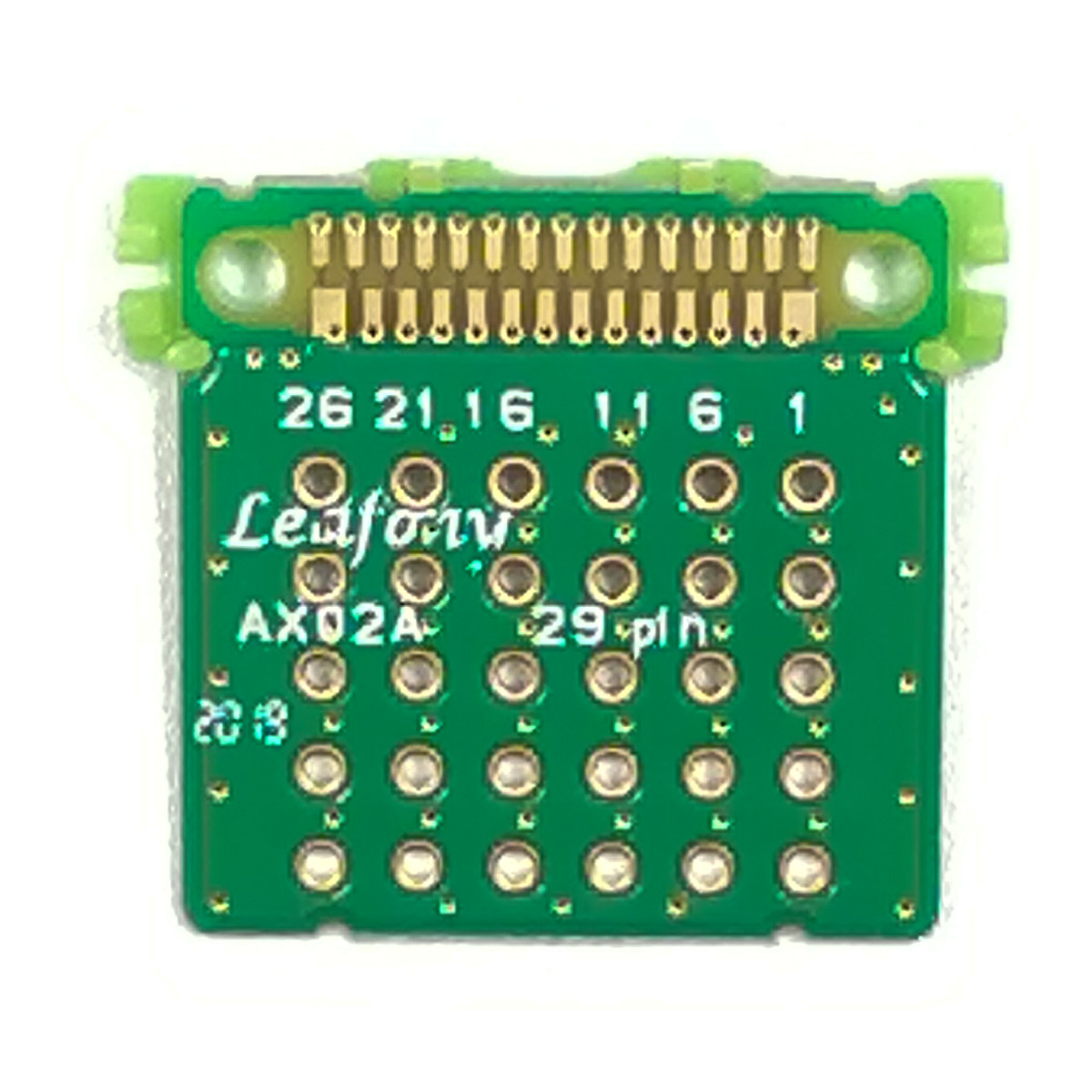

リーフの信号線や電源線を外部の回路につなぎ、試作や信号の確認に使えるリーフです。リーフI/Fの29ピンすべてをスルーホールに引き出しています。

性能

Item	Description
Dimension	W23×D20.5×H4.7mm

ピン配置

ピン配置のデータは、こちらを参照してください。

ドキュメント

変更履歴

2019年8月:初版

個人の方が、多く利用しているKiCadとEAGLEのデータをご用意しました。Zuken のCADデータを変換して作成したので、変換ミスの可能性をぬぐいきれません。各自で、寸法等十分確認の上、ご使用ください。 ↩ ↩²
