Basic Kit

Basic Kitは、販売終了となり、後継機としてBasic Kit 2が、製品化されています。

概要

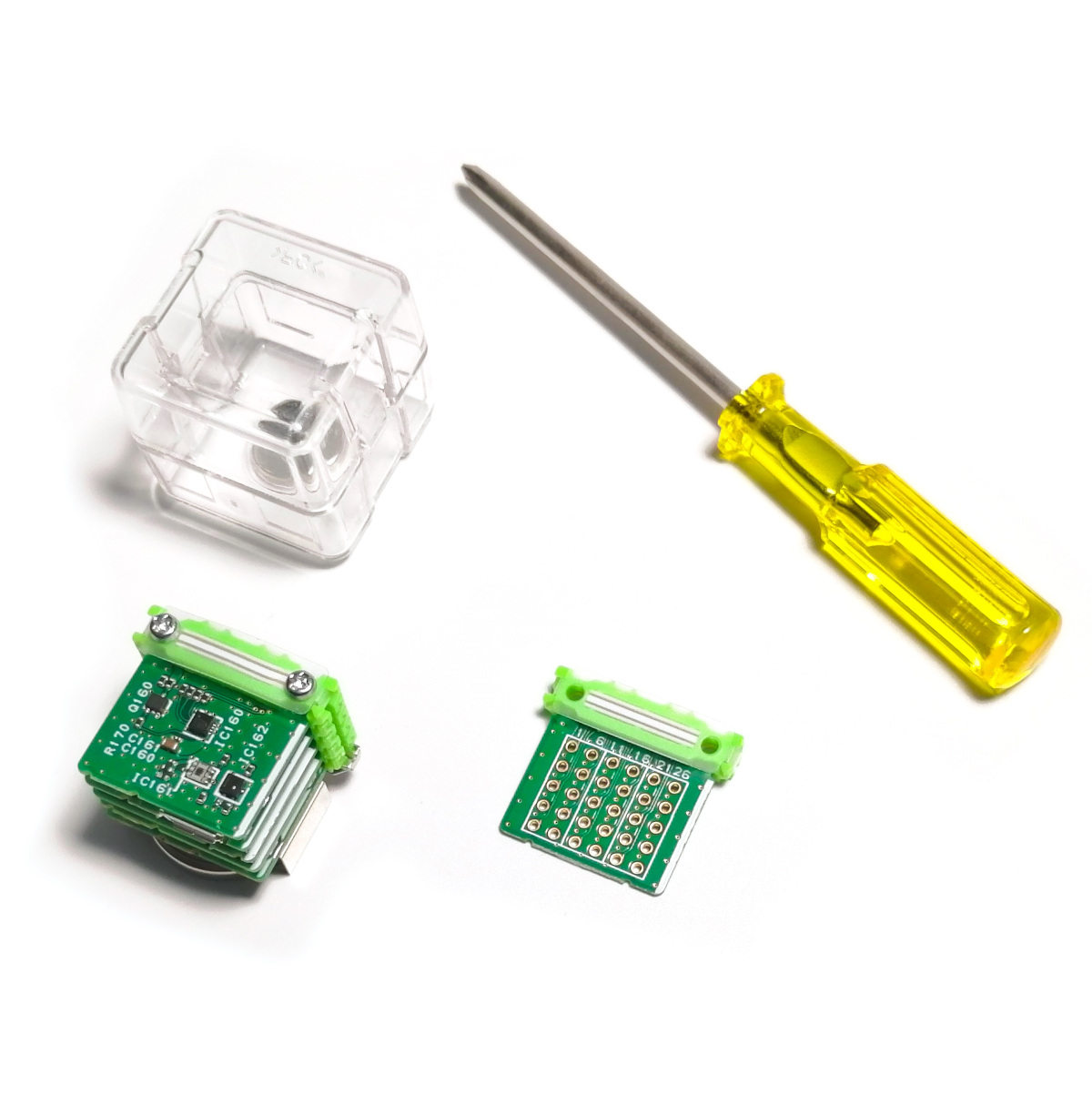

コイン電池でも駆動可能な超小型・低消費電力システム向きの開発キットです。AVRマイコン(Atmega328P)、BLE、温湿度センサ、照度センサ、加速度センサを搭載したリーフとマグネット付きプラスチックケースが含まれており、簡単にIoTセンサデバイスを作ることが出来ます。

Silicon Labsの技的認証済みBLEモジュールBGM11S22F256GA-V2を搭載したリーフです。

温湿度センサ、照度センサ、加速度センサを搭載したリーフです。省電力なセンサを搭載し長時間のセンシングに適しています。

ATmega328Pを使用したリーフです。14個のデジタル入出力ピン（6個はPWM出力として使用可能）、6個のアナログ入力ピン、8MHz振動子、およびリセットボタンを備えています。

CR2032コイン電池ホルダと電源スイッチ、電圧モニタ用のADコンバータ、3V→3.3V昇圧回路を搭載した電源リーフです。2cm x 2cmのサイズで3.3Vの電源を供給可能です。

リーフI/Fの29ピン全てを2.54mmピッチのスルーホールに接続したリーフです。

AVR MCU へのスケッチ書き込みやシリアルモニタを使用する場合に接続するリーフです。USB-UART変換ICとしてFTDI製FT232RQを搭載しています。USBのVBUS(5V)から降圧電源回路により3.3Vに変換し、各リーフにVBUSと3.3Vを供給します。

Connector Coverは、ACR (Anisotropic Conductive Rubber)に付着するゴミを防御することが出来ます。

Basic Kitのケースです。底面に付いたマグネットで壁に固定することが可能です。
