AX05 I Meas

特徴

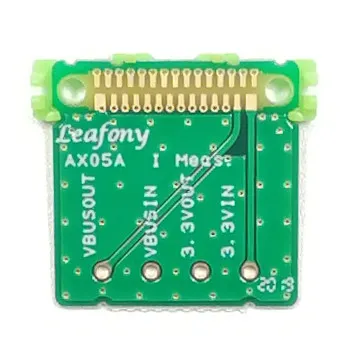

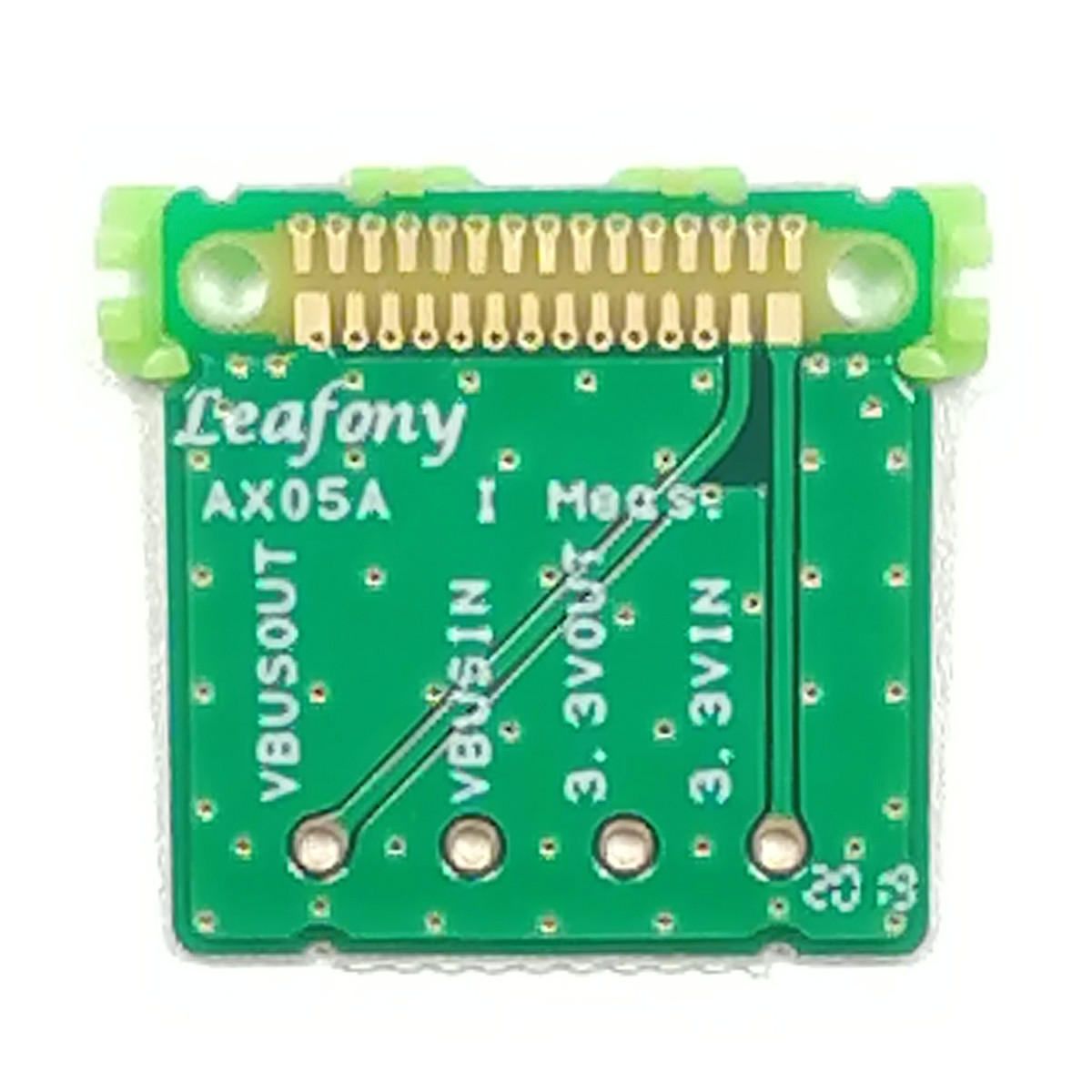

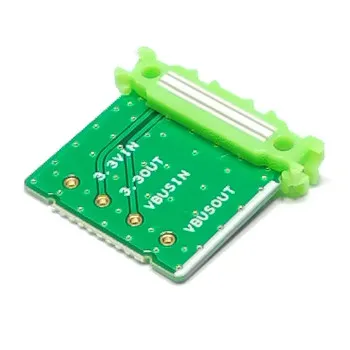

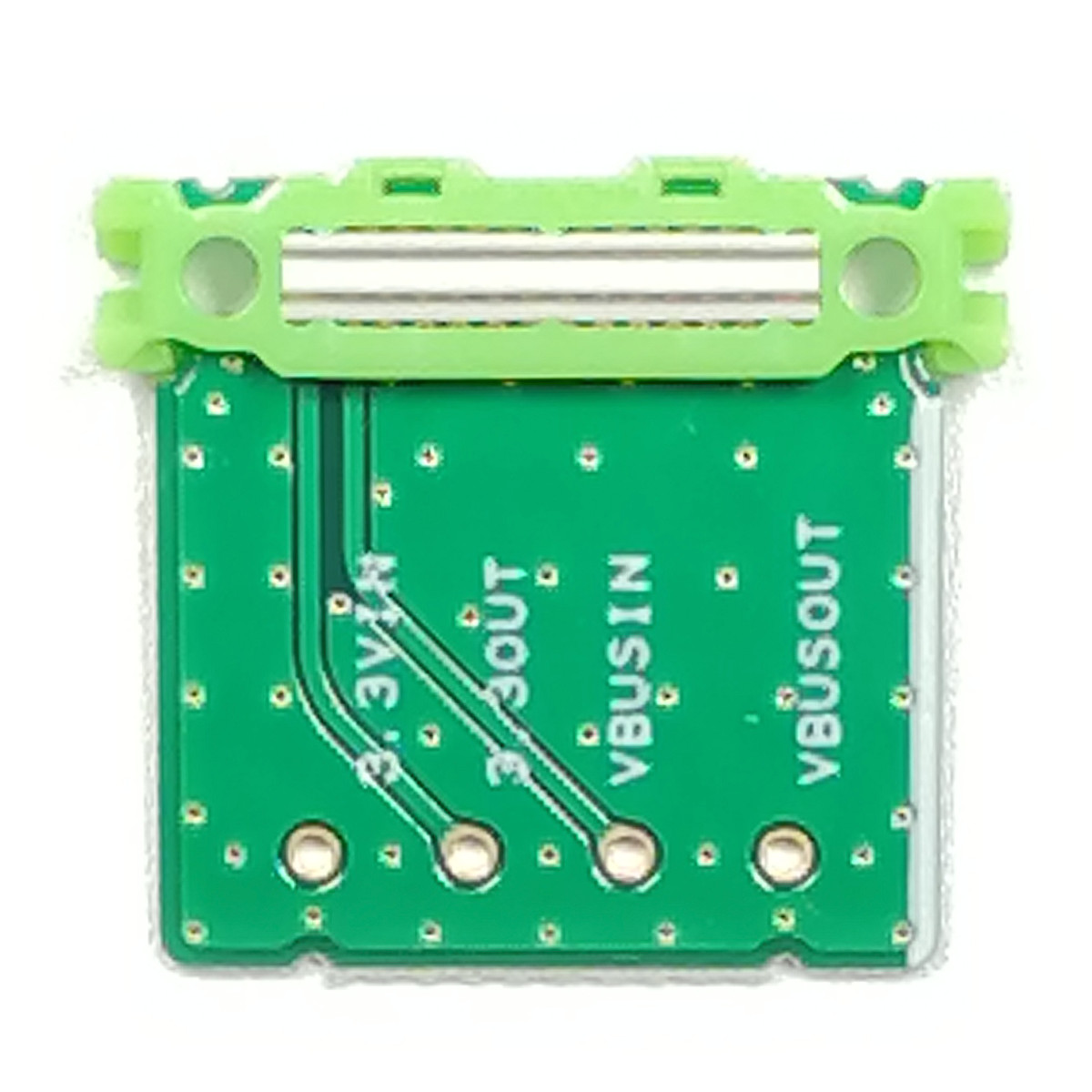

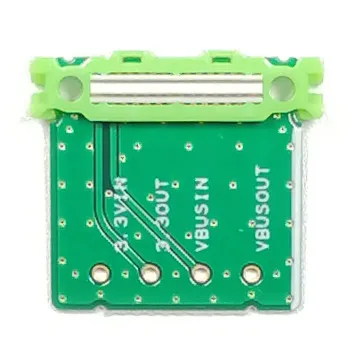

3.3VおよびVBUSの消費電流を測定することが出来るリーフです。 電流測定リーフでは3.3VとVBUSは表面と裏面のパッドが電気的に切り離されているので、下記の各々スルーホールに電流計を接続することで、電池リーフから遠い部分にある単体リーフあるいは複数リーフ群の全電源電流を測定出来ます。下の例では、センサリーフとBLEリーフが電流測定リーフを介して、電池リーフの遠い側に配置されているので、両リーフの合計電流が測定出来ます。

性能

Item	Description
Dimension	W23×D20.5×H4.7mm

ドキュメント

• 仕様書
• 回路図
• 部品配置図
• レイアウト図(Zuken)
• レイアウト図(dxf)
• 3D図面

変更履歴

• 2019年8月:初版
