AI05の実機写真です。表面・裏面・斜めからの外観を示しています。

特徴

温度・湿度・気圧・3軸加速度を測定できるリーフです。MCU(プログラムを動かすマイコン)リーフと組み合わせて、周囲の環境やリーフの傾き・動きを読み取れます。

標準構成は、温湿度・気圧センサ BME280 と3軸加速度センサ LIS2DW12 です。Leafony Busの3.3 Vで動作し、測定値はI2Cで読み取ります。外部のI2C機器を接続するための4極端子も備えています。

SHT40、SGP40、BME680の実装用パッドも用意されています。これらは標準では未実装で、使う場合は選択実装に合わせた部品の実装とプログラムが必要です。

センサーと外部端子の位置

AI05の部品位置図。1はBME280温湿度・気圧センサ、2はLIS2DW12加速度センサ、3は外部I2C端子J1

  1. 温度・湿度・気圧:BME280(U3)。標準搭載の環境センサです。
  2. 3軸加速度:LIS2DW12(U5)。傾きや動きの読み取りに使います。
  3. 外部I2C端子:J1。3.3 V・GND・SDA・SCLを外部へ引き出す4極の端子です。ピン順は外部I2C端子 J1で確認してください。

図をクリックすると拡大できます。写真にある追加センサ用の空きパッドには、標準では部品を実装していません。ガス測定を使うには、選択実装に記載した部品と対応プログラムが必要です。

仕様

基板・インターフェース

項目内容
基板外形23 × 20 mm
基板厚0.8 mm(部品の高さを含まない)
基板層数4層
電源・信号電圧3.3 V
通信方式I2C、最大400 kHz
加速度割り込みLIS2DW12のINT1をLeafony BusのD3へ接続
外部端子 J14極、2.54 mmピッチ、横出しピンヘッダ用
SDA/SCLプルアップR18・R19(各2.7 kΩ)は標準で未実装

標準構成

部品番号型番メーカー測定対象
U3BME280Bosch Sensortec温度・湿度・気圧
U5LIS2DW12TRSTMicroelectronics3軸加速度

BME280の動作温度範囲は−40~85 °C、気圧の測定範囲は300~1100 hPaです。温度によって精度保証の条件が異なるため、詳細はBME280のメーカー資料を参照してください。

LIS2DW12の加速度レンジは±2 g、±4 g、±8 g、±16 gから選択できます(メーカー資料)。

選択実装

DNP(Do Not Populate)は、部品を実装しない指定です。

部品番号型番機能標準構成での状態
U1SHT40-AD1B-R2温湿度DNP
U2SGP40-D-R4VOC(揮発性有機化合物)に応答するガスセンサDNP
U4BME680温湿度・気圧・ガスセンサDNP

BME280(U3)とBME680(U4)には別々のフットプリントがありますが、実装するのは片方だけです。両方ともI2Cアドレスが 0x76 のため、同時に実装して個別に読み取ることはできません。

標準構成ではU3とC21・C22を実装し、U4とC23・C24を未実装とします。BME680を使用する場合は、この組み合わせを入れ替えます。標準構成で未実装のSHT40・SGP40は、I2Cスキャンにも応答しません。

SHT40を追加する場合はC20も実装します。SGP40を追加する場合はR10(4.7 Ω)とC2・C3も実装してください。これらも標準では未実装で、R10がないとSGP40へ電源が供給されません。

ガス測定は標準構成には含まれません。SGP40のVOC Indexなどの指標を利用する場合は、センサの実装に加えて対応する信号処理が必要です(SGP40のメーカー資料、BME680のメーカー資料)。

I2Cアドレス

アドレスはすべて7ビット表記です。

デバイスアドレス構成・設定
LIS2DW120x18標準実装。SDO/SA0端子をGNDへ接続
BME2800x76標準実装。SDO端子をGNDへ接続
SHT400x44選択実装
SGP400x59選択実装
BME6800x76BME280との選択実装。SDO端子をGNDへ接続

ピン接続

Leafony Bus

AI05のLeafony Busピン配置図。3.3V、SDA、SCL、LIS2DW12のINT1とGNDの対応

図をクリックすると拡大できます。F24はLIS2DW12のINT1割り込み出力です。同じ図はピン配置図作成でAI05を選ぶと編集でき、PNG・SVGで保存できます。

信号コネクタ端子AI05での用途
V33F1 / B13.3 V電源
SDAF23 / B23I2Cデータ
D3F24 / B24LIS2DW12のINT1割り込み
SCLF25 / B25I2Cクロック
GNDF27 / B27電源・信号の基準

F/BはKiCadのLeafony BusコネクタCN1の表裏端子名です。LIS2DW12のINT2は未接続です。バス全体の仕様はLeafony バスを参照してください。

外部I2C端子 J1

ピン番号信号用途
1GND電源・信号の基準
2+3.3VLeafony Busの3.3 V電源
3SDAI2Cデータ
4SCLI2Cクロック

J1は2.54 mmピッチの4極ピンヘッダ用端子で、Leafony Busと同じ電源・I2Cバスに接続されています。ケーブルや外部機器を接続するときは、ピン番号と3.3 V対応を確認してください。

接続時の注意

  • I2Cのプルアップを確認してください。 R18・R19は未実装です。AP03 STM32 MCUとの組み合わせではAP03側のプルアップを使用します。他のMCUや外部機器と組み合わせる場合も、SDA/SCLが3.3 Vへプルアップされていることを確認してください。
  • AX06 Grove&5VとはI2Cアドレスが重複します。 AI05のLIS2DW12とAX06のI/Oエキスパンダは、どちらも 0x18 を使用します。標準設定のまま同じバスへ接続しないでください。
  • AI01 4-SensorsとはD3の割り込み線が重複します。 AI05の加速度アドレスは 0x18、AI01は 0x19 ですが、割り込み線を共有するため、そのまま併用しないでください。SHT40を追加実装した場合は、AI01の照度センサのアドレス設定によって 0x44 も重複します。
  • 外部端子J1に接続する機器も同じI2Cバスを共有します。I2Cアドレスマップで他のリーフとの重複を確認してください。

基板レイアウト

KiCad基板データから生成した参考画像です。部品の3Dモデルは表示せず、選択実装のパッドも含めて基板の表裏を示しています。部品の実装・未実装は標準構成と選択実装を参照してください。

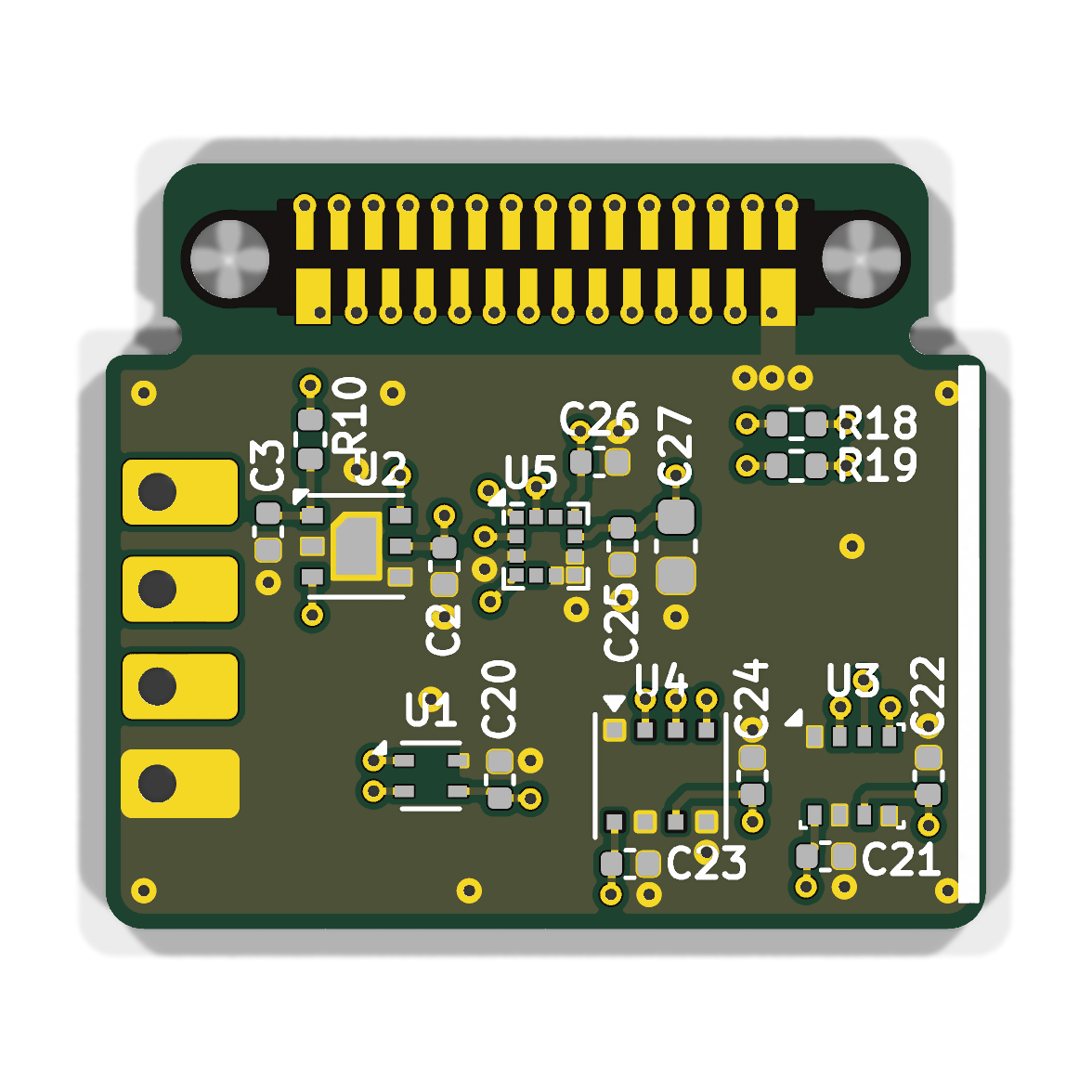

表面

AI05の表面基板レイアウト

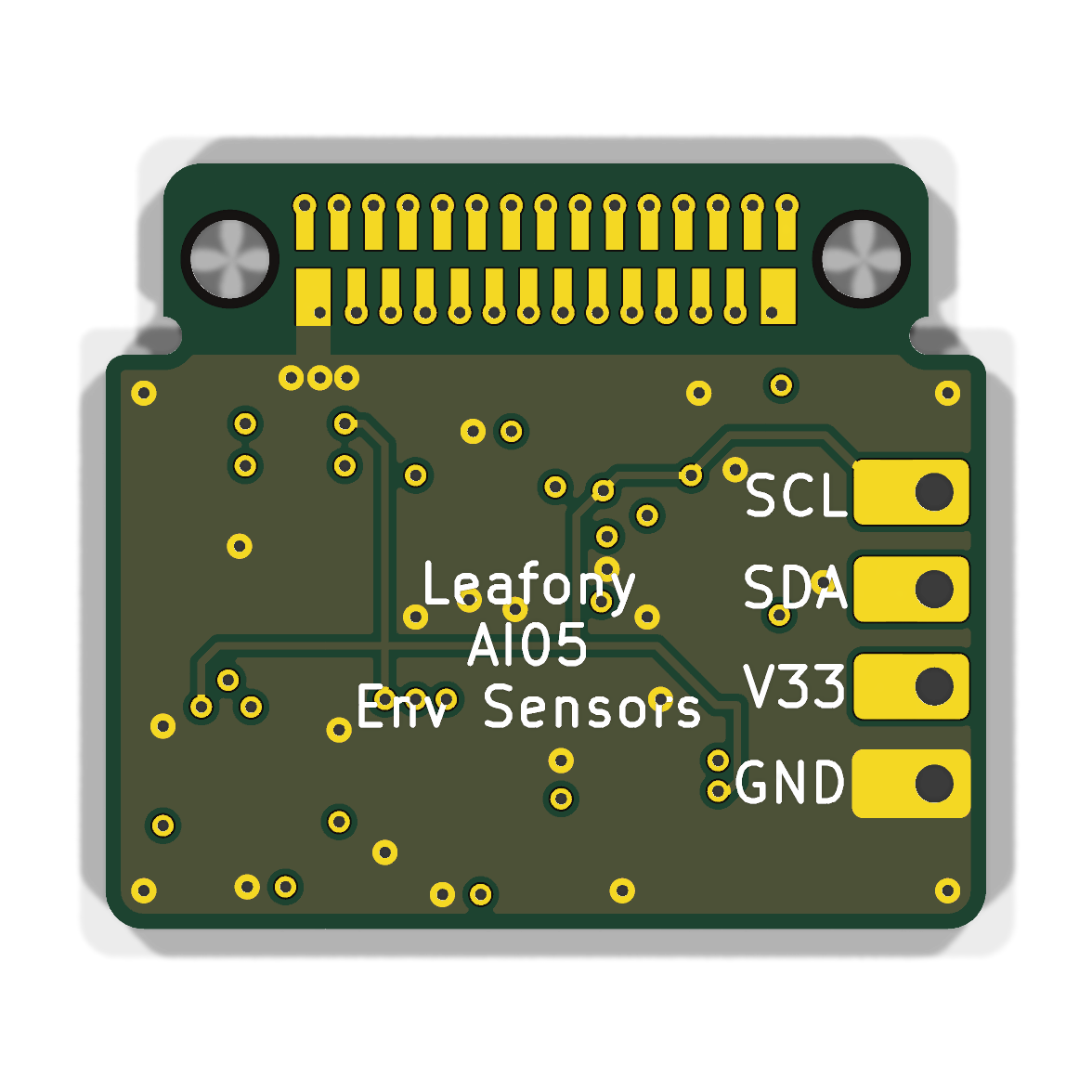

裏面

AI05の裏面基板レイアウト

ソフトウェア

定期読み取りの準備から実測確認までの手順は、AI05で温湿度・気圧・加速度を読むにまとめています。

AP03 STM32 MCUとAI05を組み合わせる、PlatformIO+Arduinoのサンプルを用意しています。各サンプルは独立したプロジェクトです。

サンプル動作確認できる出力
read_sensors起動時にセンサを検出・初期化し、1秒ごとに読み取りBME280の温度・湿度・気圧、LIS2DW12のX/Y/Z加速度
accel_wakeupLIS2DW12の動き検出割り込みを受信起動からの経過時刻、イベント数、検出軸、X/Y/Z加速度
accel_shock_fifo衝撃検出後の加速度100点をFIFOから取得ブラウザーでのX/Y/Z・合成加速度の波形表示、CSV保存

各サンプルともI2Cは400 kHz、SDAはAP03のPB9(D14)、SCLはPB8(D15)です。シリアル出力は115200 bpsで、USBシリアルリーフなどを介してPCへ接続します。AP03+標準構成のAI05で、定期的な読み取り、動き検出割り込み、衝撃後の100点取得と波形表示を実機確認済みです。

センサ値を定期的に読む

read_sensorsは、BME280を 0x76、LIS2DW12を 0x18 で検出します。温度は°C、湿度は%RH、気圧はhPa、加速度はgで表示します。静止中でも加速度には重力が含まれます。D3の割り込みは使用しません。

選択実装のSHT40・SGP40・BME680にも読み取り処理があり、未実装のセンサはスキップします。BME280とBME680はチップIDで判別します。SGP40の出力はVOC生信号(SRAW_VOC)、BME680のガス出力は抵抗値で、VOC Index・IAQスコア・ppmへの換算は含みません。

動き検出の割り込みを受け取る

accel_wakeupは、LIS2DW12のINT1 → Leafony BusのD3 → AP03のPB3で割り込みを受けます。Leafony Busで接続すれば追加配線は不要です。初期設定は100 Hz・±2 g、動き検出のしきい値0.250 g、継続時間20 msです。

初期化中は基板を静止させ、LIS2DW12: readyとMove the board...の表示後に軽く動かします。Wake-up #1などの行が表示され、動きを繰り返すとイベント数が増えます。静止中には測定値を定期出力しません。表示する加速度は処理時点の重力を含む値で、割り込みを発生させた瞬間のピーク値ではありません。イベント数は処理できた割り込みの数で、動かした回数とは一致しない場合があります。

このサンプルはセンサのWake-up機能を使います。MCUは通常動作を続け、Sleep/Stopからの復帰は行いません。 感度の変更方法はサンプルのREADMEを参照してください。

衝撃後の100点をFIFOで記録し、波形を見る

accel_shock_fifoは、LIS2DW12のWake-up割り込みをきっかけに加速度を100サンプル記録します。割り込み経路はaccel_wakeupと同じINT1 → D3 → PB3です。初期設定は400 Hz・±8 g、衝撃検出のしきい値0.500 gです。センサ内のFIFO(測定値を順番にためるバッファー)は32点分なので、順次RAMへ読み出して100点を集めます。

記録するのは衝撃検出後のデータだけです。FIFO開始時の先頭1点を破棄してから100点を保存するため、衝撃発生瞬間のピークを捉える保証はありません。MCUは通常動作を続けます。

ビルド・書き込み後、リポジトリのルートで次のコマンドを実行し、付属の波形ビューアを起動します。Python 3を使用し、追加パッケージは不要です。

python3 -m http.server 8765 --bind 127.0.0.1 --directory platformio/accel_shock_fifo/viewer
  1. PC版ChromeまたはEdgeで http://127.0.0.1:8765/ を開きます。
  2. シリアルモニターを閉じ、ビューアの「シリアル接続」からAP03のUSBシリアルポートを選びます。
  3. AP03をRun側にしてResetを押し、初期化中は静止させます。「衝撃を待っています」と表示されたら、基板を軽く動かします。
  4. 100点を受信すると波形が表示されます。X/Y/Z・合成加速度を切り替え、必要な記録を「CSVを保存」で保存します。

LIS2DW12の衝撃検出後100サンプルを表示した波形ビューア

実機で取得した波形の表示例です(100点、400 Hz、±8 g)。この記録の合成加速度の最大値は5.002 gです。CSVの再読み込みや最新20記録の切り替えにも対応し、未接続でも「デモを見る」で生成データを表示できます。

横軸は最初の採用サンプルを0 msとし、設定した400 Hzから計算した0〜247.5 msの推定時刻です。衝撃検出の瞬間を0 msとした値や、各サンプルの実時刻ではありません。表示する加速度と合成値には重力を含み、静止時の合成値はおおむね1 gです。検出しきい値はハイパス処理した値に対する設定なので、表示値とは直接比較できません。

収集中・送信中・500 msの待機中の追加の衝撃は、別記録として保存しません。FIFOあふれ・I2C読み取り失敗・タイムアウト・読み出し遅延が起きた記録は無効になります。記録はブラウザーのメモリー内だけに保持するため、ページを閉じる前にCSVで保存してください。しきい値の変更方法とエラー出力はサンプルのREADMEを参照してください。

ビルド・書き込み

リポジトリを取得し、VS Codeでは実行したいサンプルのplatformio.iniがあるフォルダーを開きます。付属の設定(board = leafony_ap03)を使用してください。PlatformIO Coreでリポジトリのルートからビルドする場合は、実行したいサンプルのコマンドを選びます。

pio run -d platformio/read_sensors
pio run -d platformio/accel_wakeup
pio run -d platformio/accel_shock_fifo

USBシリアル経由で書き込む場合は、シリアルモニターと波形ビューアの接続を閉じ、AP03をProgram側にしてResetを押してから書き込みます。完了後はRun側へ戻し、115200 bpsでシリアルモニターまたは波形ビューアを接続してResetを押します。同時に両方から同じポートへ接続することはできません。ポートの指定、書き込みコマンド、出力例は、各サンプルのREADMEを参照してください。

AI01 4-Sensorsとは搭載センサが異なるため、AI01用の温湿度・加速度サンプルはそのまま使用できません。

ドキュメント

変更履歴

  • 2026年11月3日: AP03向けのセンサ読み取り・動き検出割り込み・衝撃後のFIFO記録サンプル、実測波形と実機確認範囲を追加
  • 2026年9月: 初版
