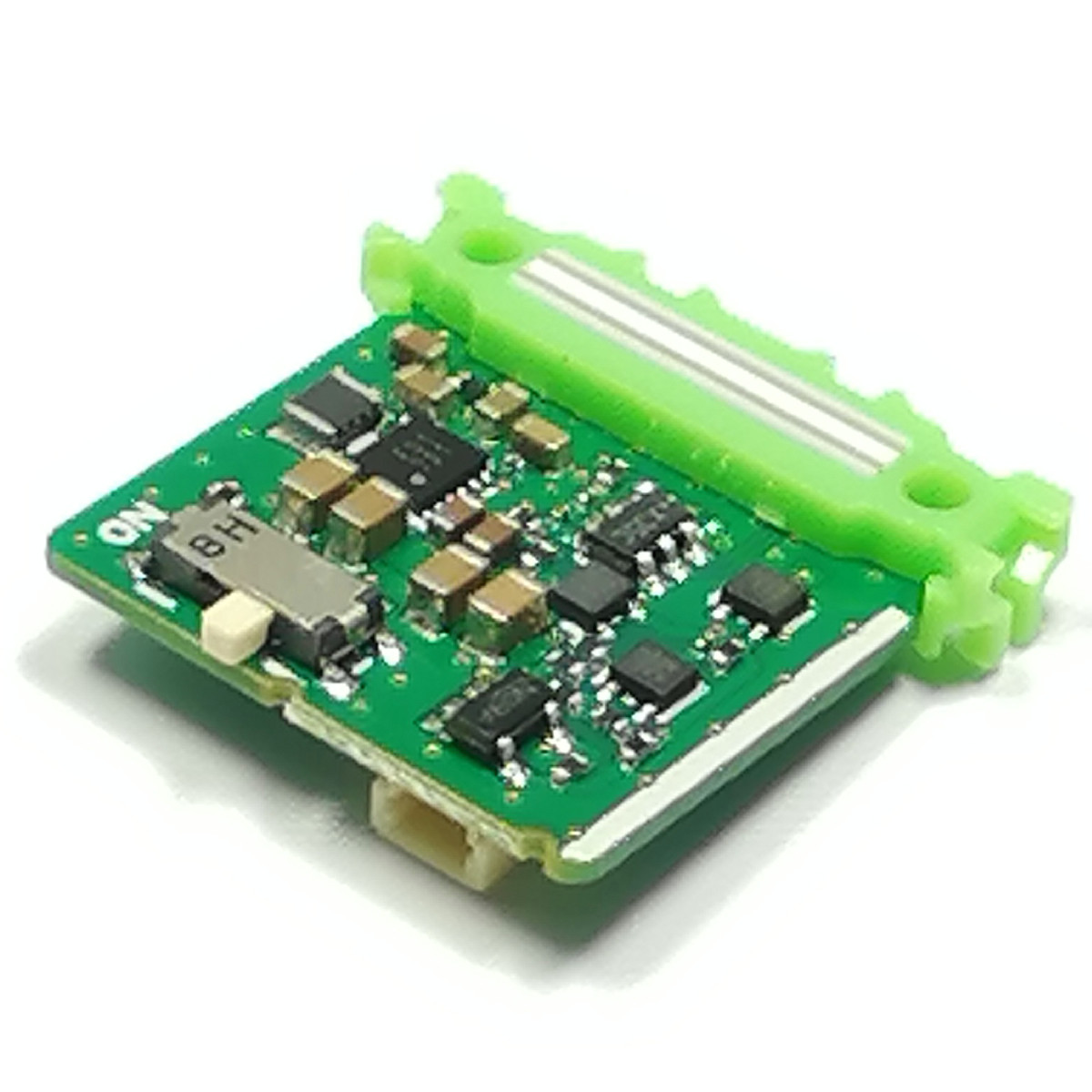

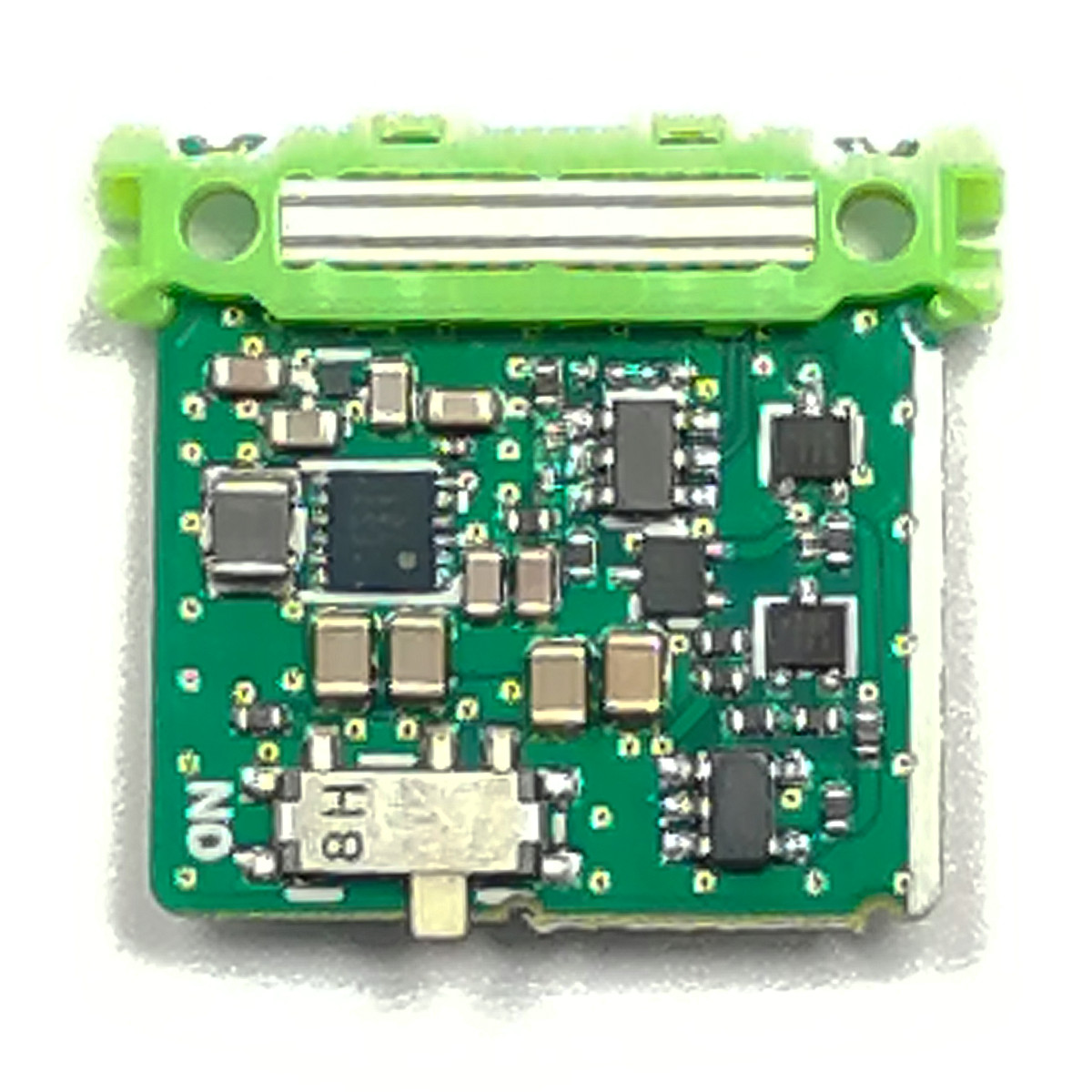

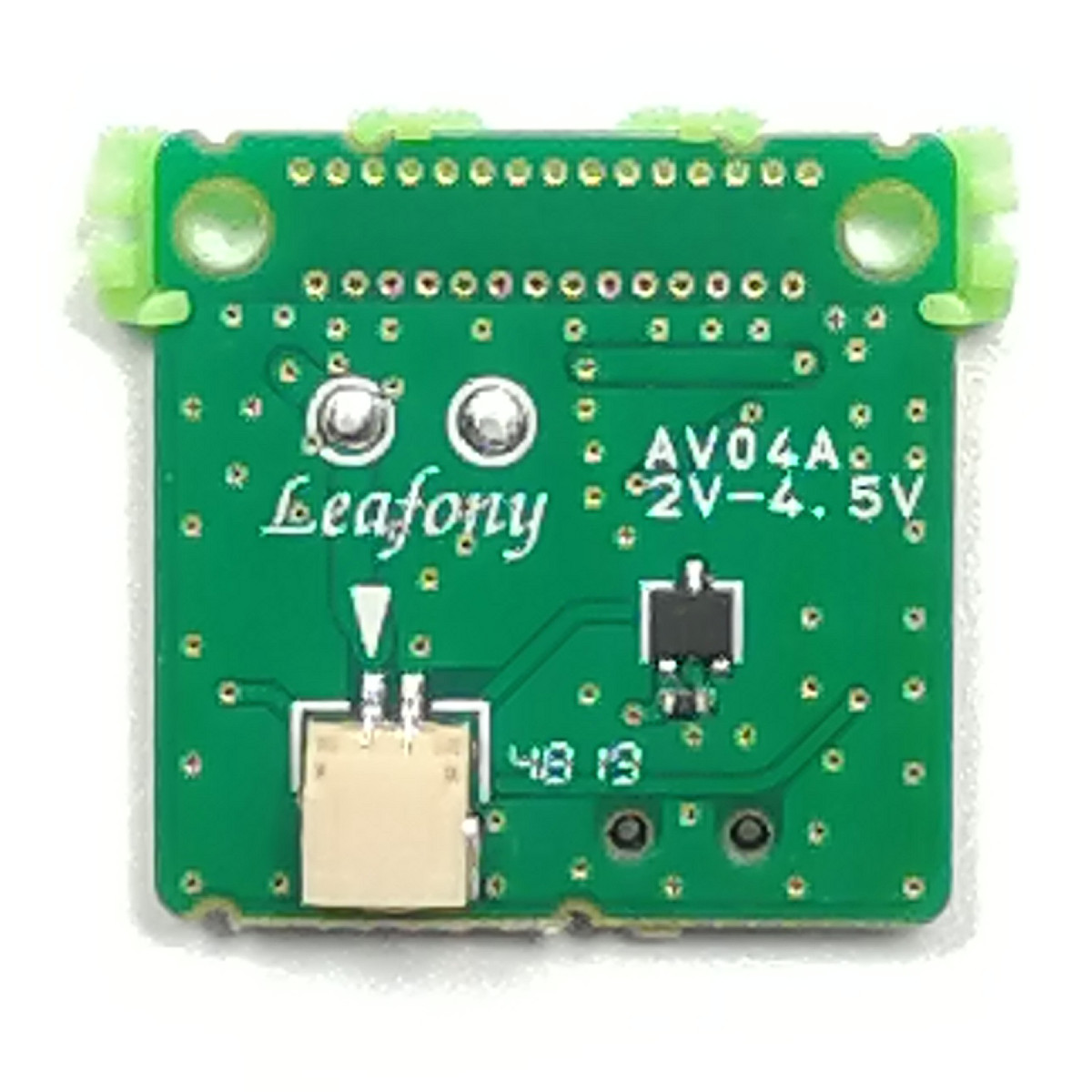

特徴

外付けの電池を使って、各リーフに3.3Vの電源を供給できます。スイッチで電源をオン/オフでき、MCU（プログラムを動かすマイコン）リーフから電池電圧を読み取ることもできます。接続する電池は乾電池2～3本を想定しています。

電池接続用のJST製SHコネクタ、2～4.5Vの電池電圧を3.3Vに変換する昇降圧電源回路、電池電圧を測るI2C接続のADコンバータを搭載しています。

性能　

外形サイズ

Item	Description
Dimension	W23×D21×H6.2mm

電源

Item	Description
Part number	RP604K331B-TR
Battery voltage	1.8～5.5V
Output voltage	3.3V±2%
Controlling method	PWM/PFM Automatic switching control
Maximum output current	300mA (when step down)
Protection circuit	Over current protection / Thermal shutdown

ADコンバータ

Item	Description
Part number	ADC081C027CIMK
Resolution	8bit
Reference voltage	Vdd(3.3V)
Sample rate	188.9kSPS(max)
Interfaces	I2C (Address: 0x50)

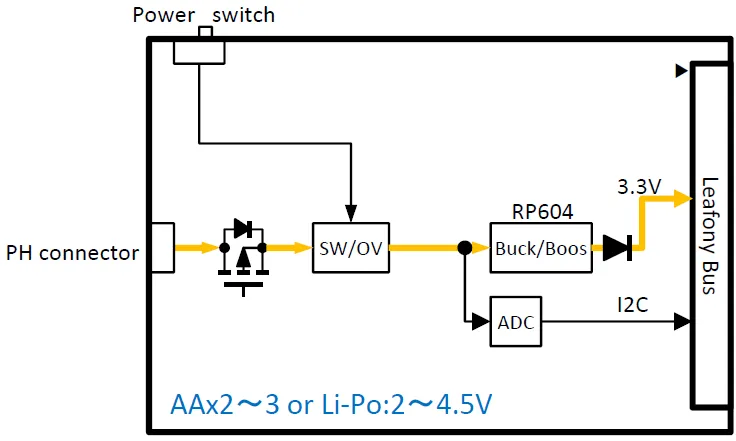

ブロック図

ピン配置

ピン配置のデータは、こちらを参照してください。

Tips

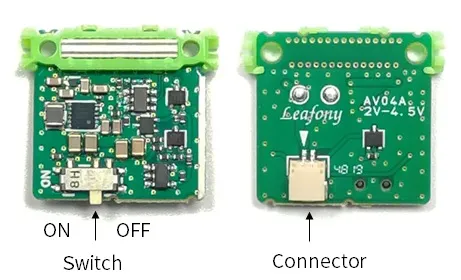

スイッチ、コネクタについて

Item	Description
Switch	Switch for turning on and off the 3.3v power
Connector	JST SH connector
