ページ: AV03 AA BAT

URL: https://docs.leafony.com/leaf/power/av03/

概要・見出し（抜粋）: 特徴 / 性能 / 外形サイズ / 電源

特徴

単3電池1本で各リーフに3.3Vの電源を供給できます。スイッチで電源をオン/オフでき、MCU（プログラムを動かすマイコン）リーフから電池電圧を読み取ることもできます。

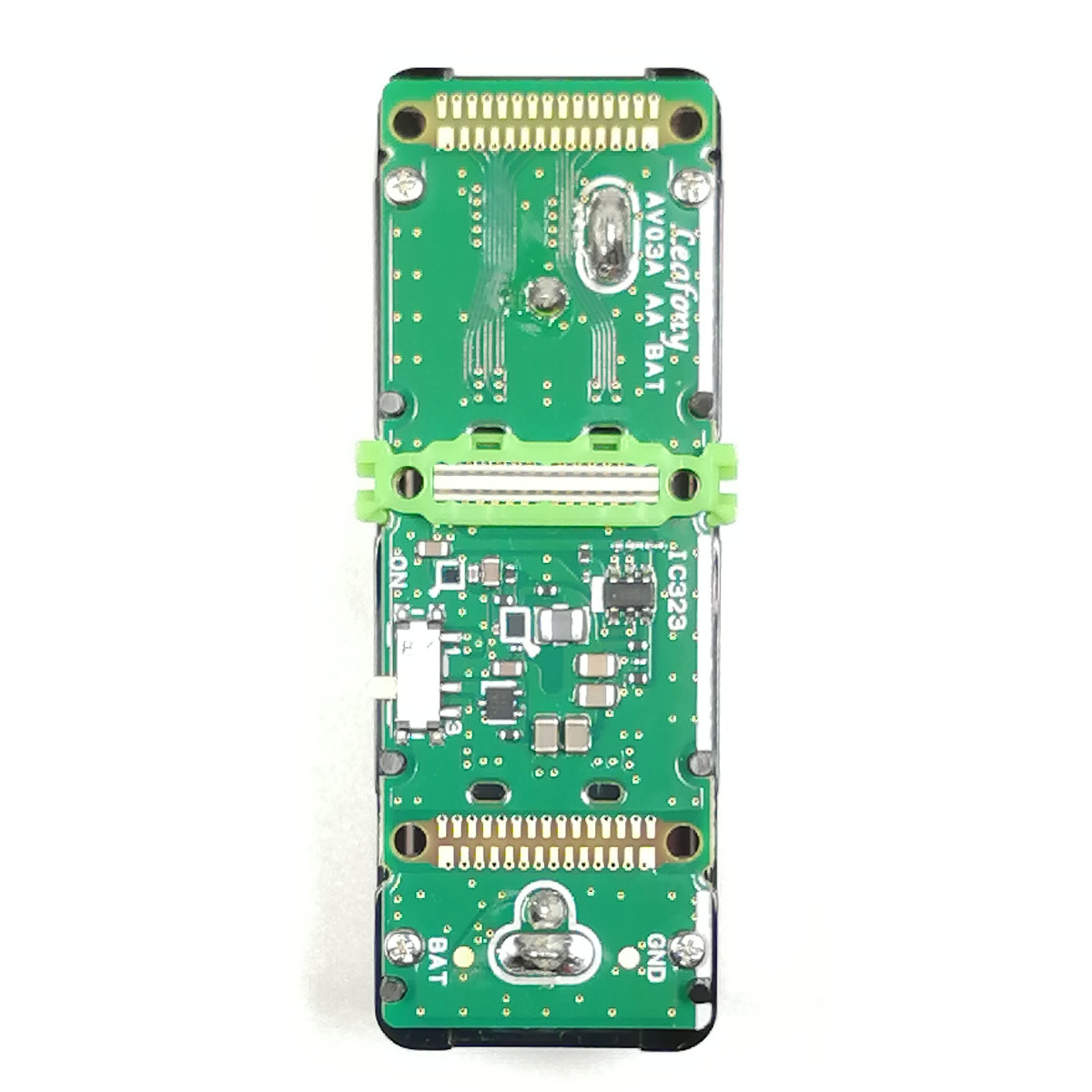

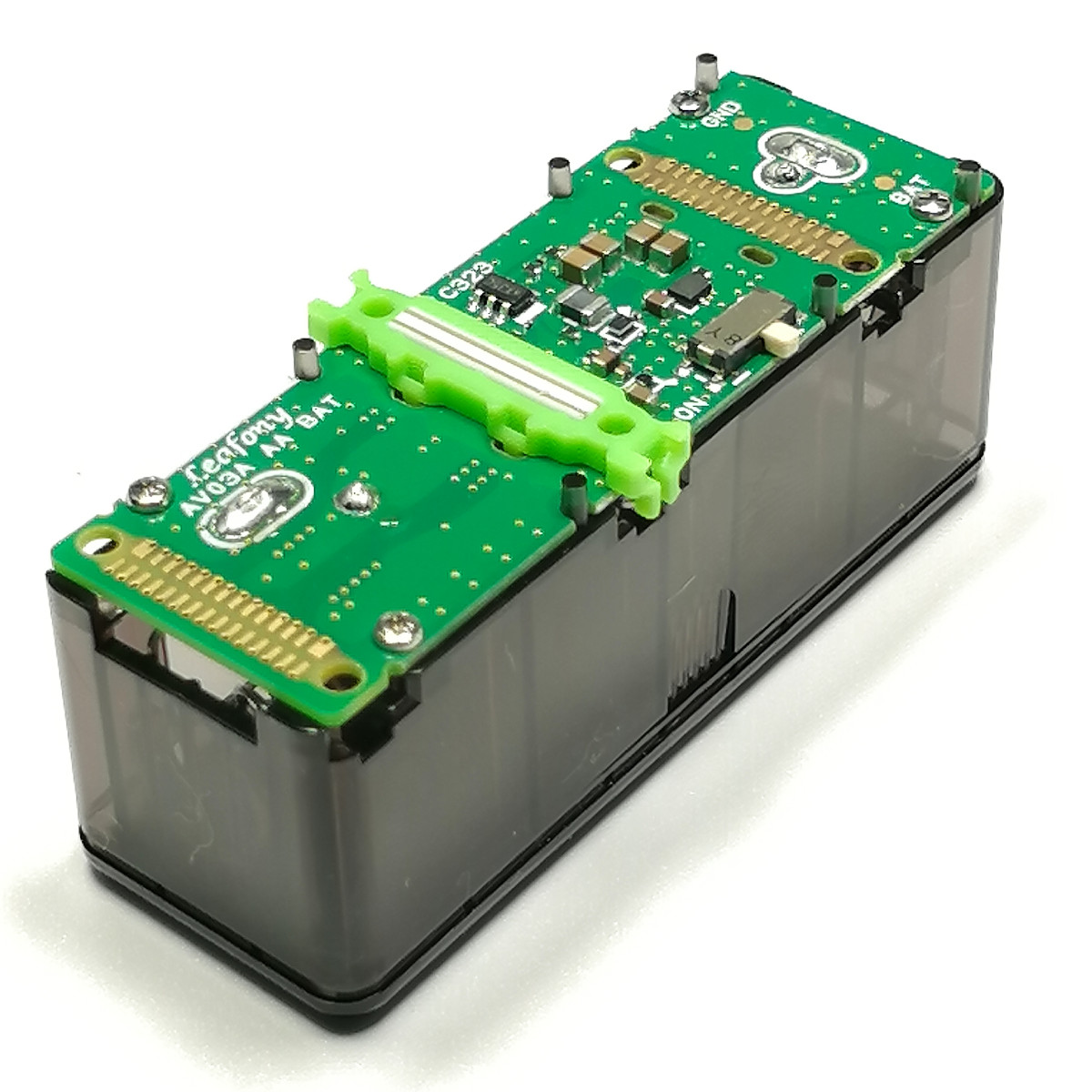

単3電池ホルダ、1.5Vの電池電圧を3.3Vに変換する昇圧電源回路、電池電圧を測るI2C接続のADコンバータを搭載しています。

性能

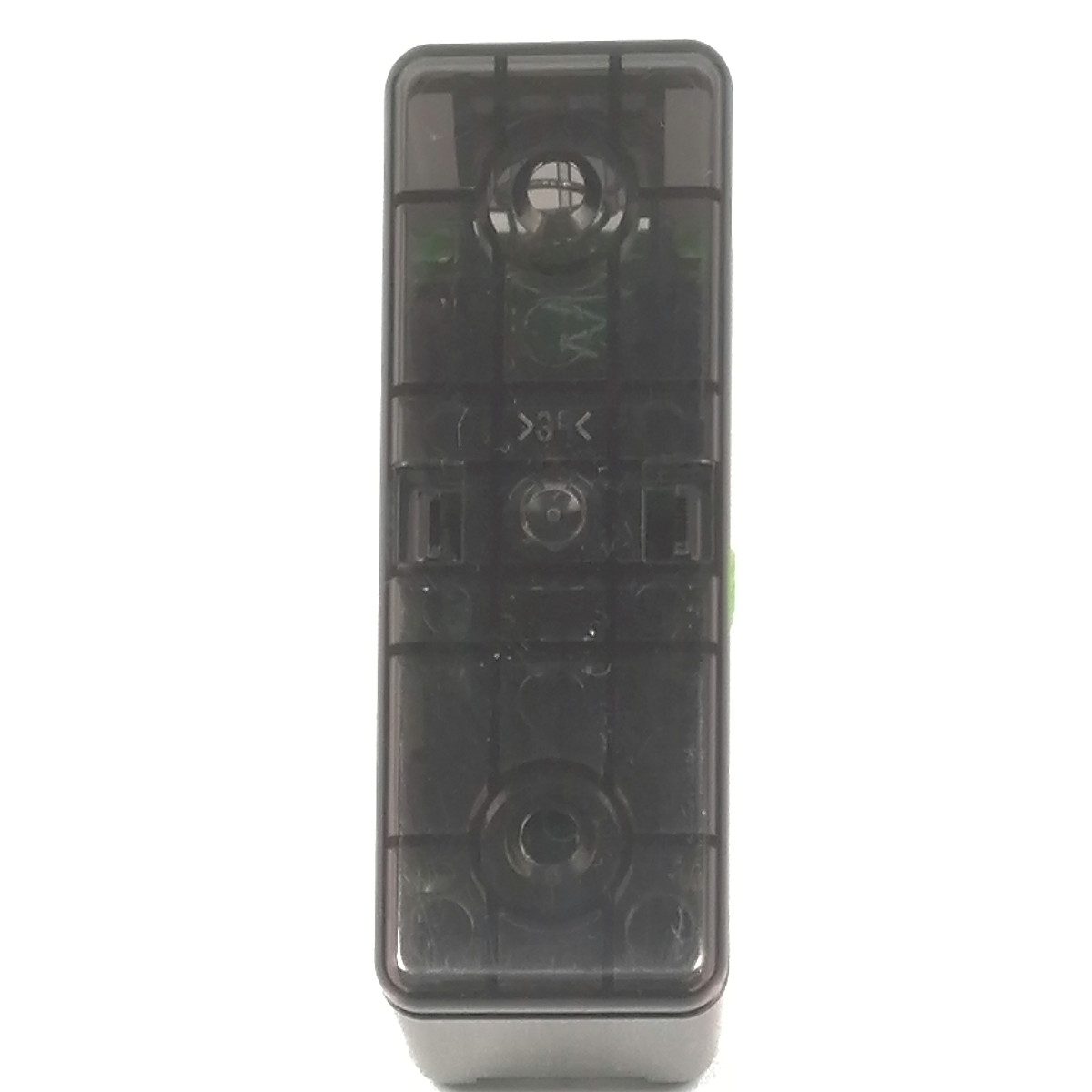

外形サイズ

Item	Description
Dimension	W23×D60×H24.2mm

電源

Item	Description
Part number	TPS61099YFFR
Battery voltage	0.7～3.8V
Output voltage	3.3V±2%
Controlling method	PWM/PFM Automatic switching control
Maximum output current	300mA @3.3V to 5V
Protection circuit	Over current protection / Thermal shutdown

ADコンバータ

Item	Description
Part number	ADC081C027CIMK
Resolution	8bit
Reference voltage	Vdd(3.3V)
Sample rate	188.9kSPS(max)
Interfaces	I2C (Address: 0x50)

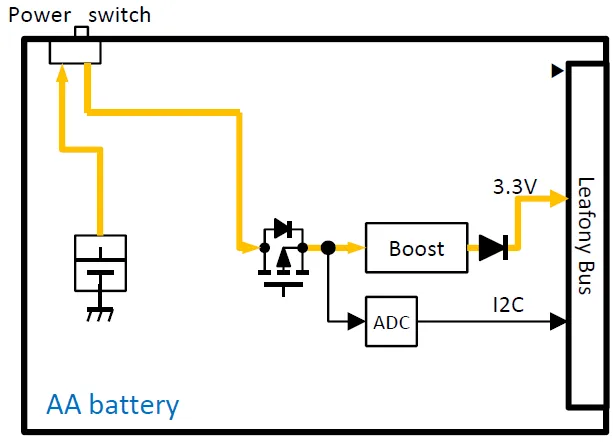

ブロック図

ピン配置

ピン配置のデータは、こちらを参照してください。

Tips

スイッチについて

Item	Description
Switch	Switch for turning on and off the 3.3v power
