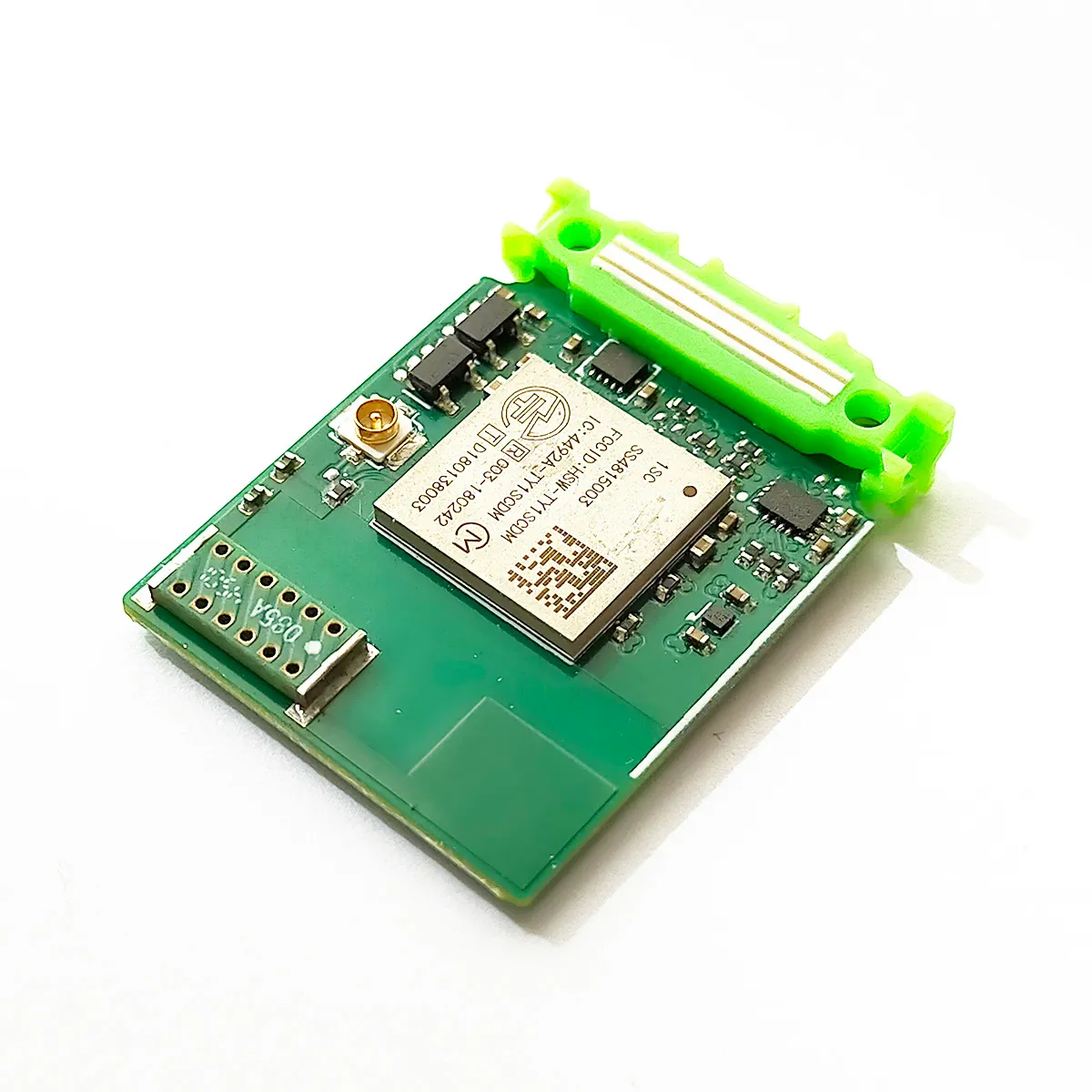

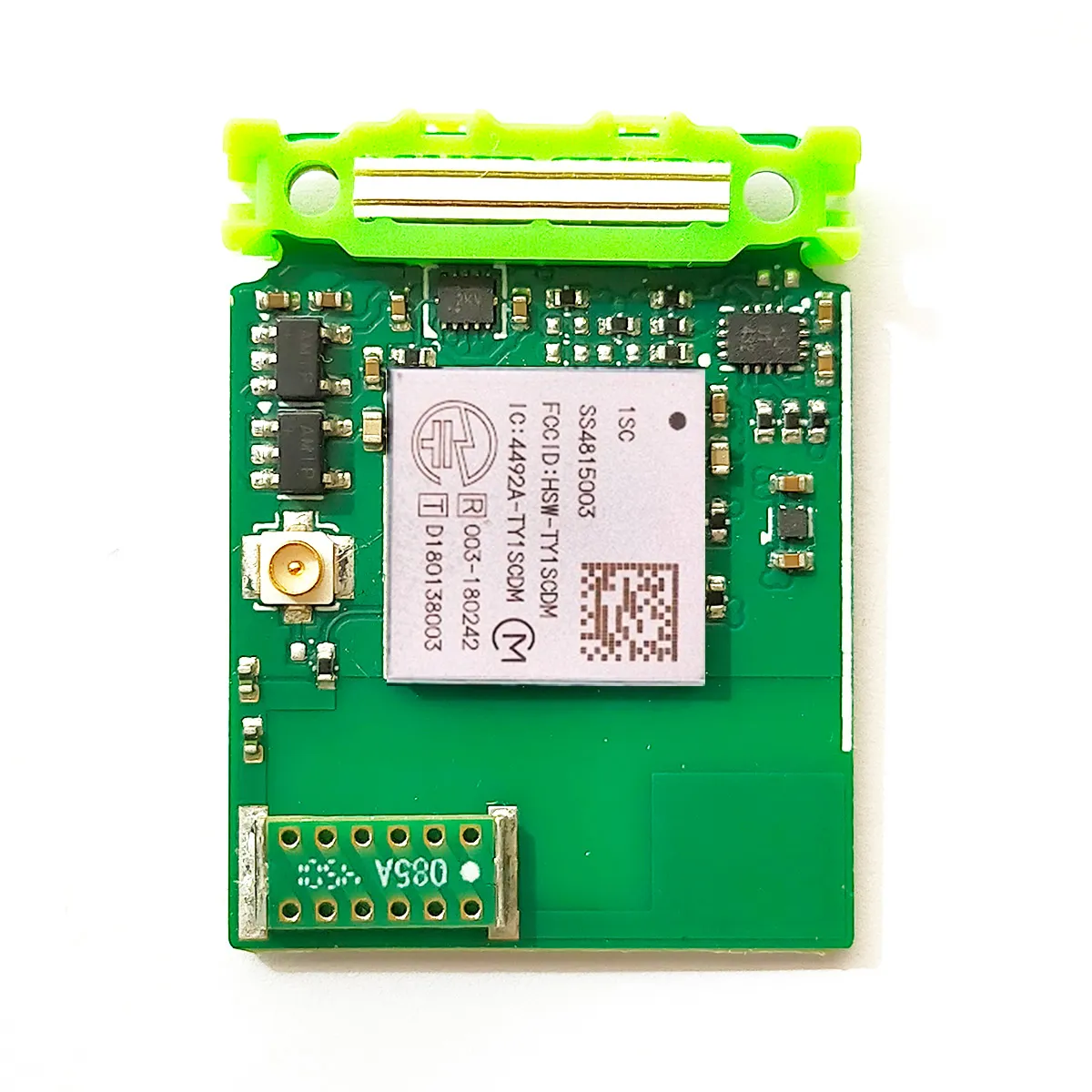

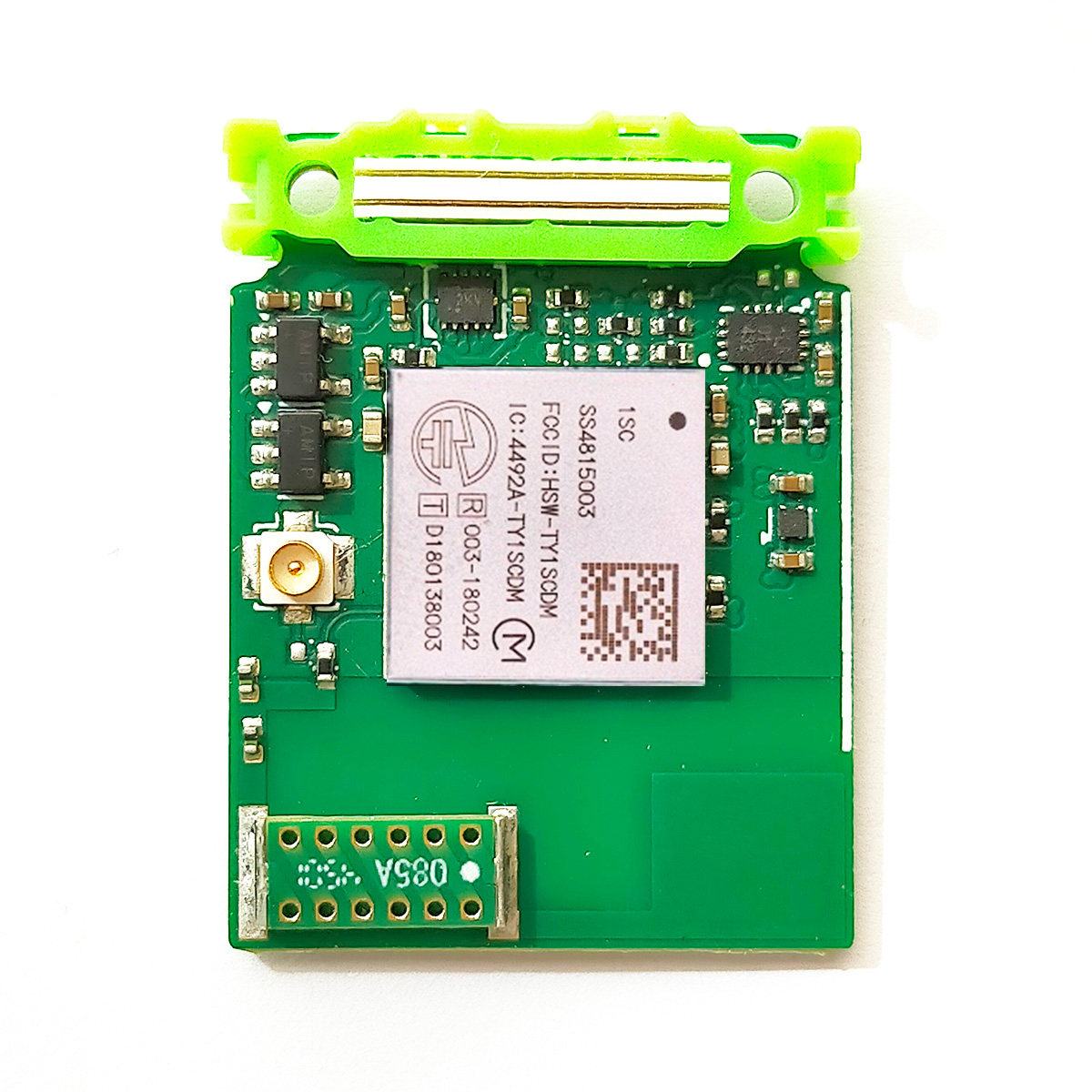

AC08の写真 1AC08の写真 2AC08の写真 3


特徴

MCU(プログラムを動かすマイコン)リーフと組み合わせて、携帯電話のLTE網を使うIoT向けのセルラー通信(Cat-M1)でデータ通信ができます。センサリーフを加えれば、測定したデータを送る用途に使えます。利用には対応するSIMカードと通信サービスの契約が必要です。

Murata Type 1SCと工事設計認証されたChip antenna(STAF 1019-085A)を搭載したセルラー通信リーフです。MCUリーフとはUARTで接続します。 LTE-M Mary用のライブラリを公開しているので、簡単にプログラミングができます。

本リーフのピーク電流は400mAのため、AV06 1.8V~5.5Vを使用してください。

性能

ItemDescription
Cellular module (Cat-M1)Type 1SC (LBAD0XX1SC-151TEMP)
Connectivity3GPP Release 13/optimized for LTE Class 3 output power (+23dBm)
Operating voltage2.85-4.35V
Tx Power @23dBm400mA
AntennaOn board chip antenna (STAF 1019-085A)

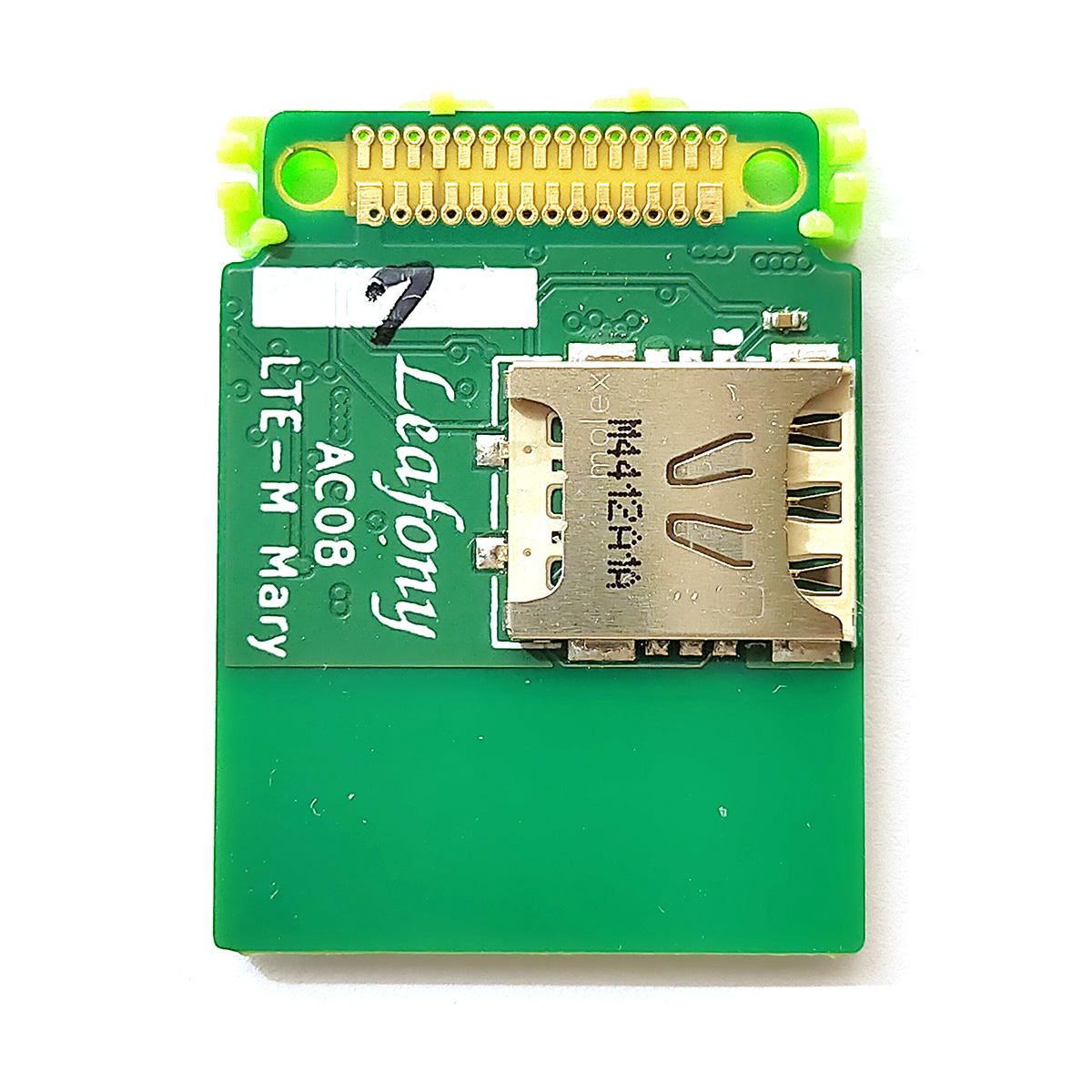

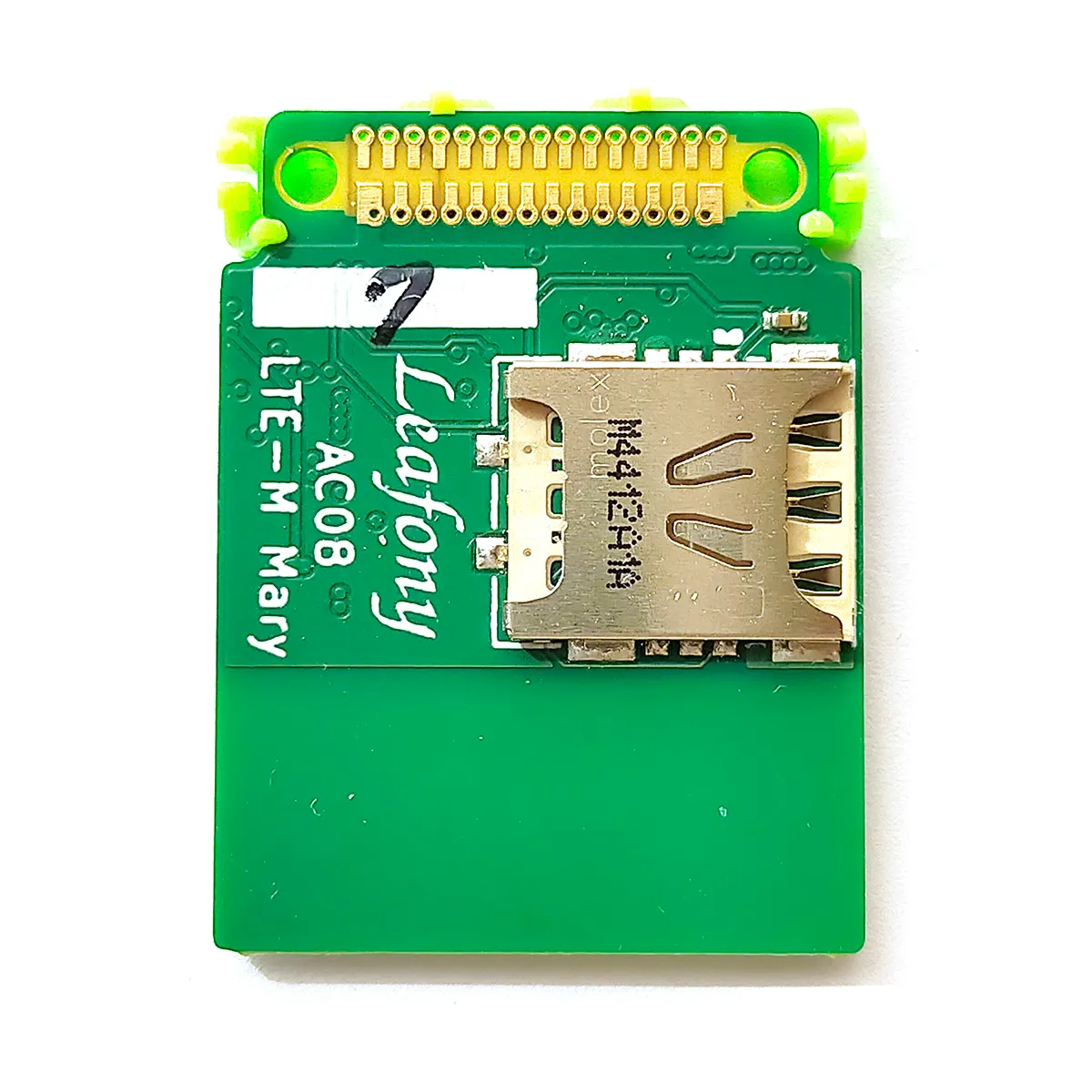

SIM cardnanoSIM
InterfacesUART
Baud rate115200 bps
DimensionW23×D32×H2mm



外観

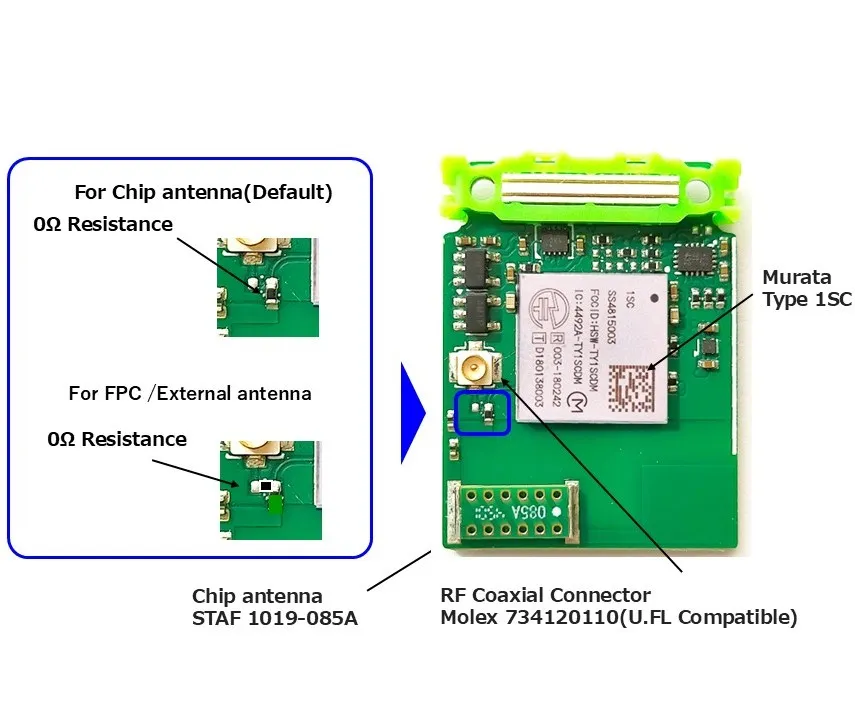

Molex 73412-0110は、ヒロセ電機が開発したRF同軸コネクタ(U.FLコネクタ)の互換品です。

アンテナ

LTE-M Maryは、工事設計認証されたChip antenna(1019-085A)を搭載しています。 長距離まで通信したい場合は、外部アンテナを取り付けてください。1 以下のアンテナは、工事設計認証が取得されています。詳しくは、こちらを参照してください。


ModelSupplierAntenna TypeConnectorDimensionNote
1019-085A2STAF CorporationMonopole (λ/4)4×9.1×1.2mmChip antenna
1018-504B2STAF CorporationDipole (λ/2)U.FL100×13 mm (Cable L140mm)FPC antenna

ピン配置

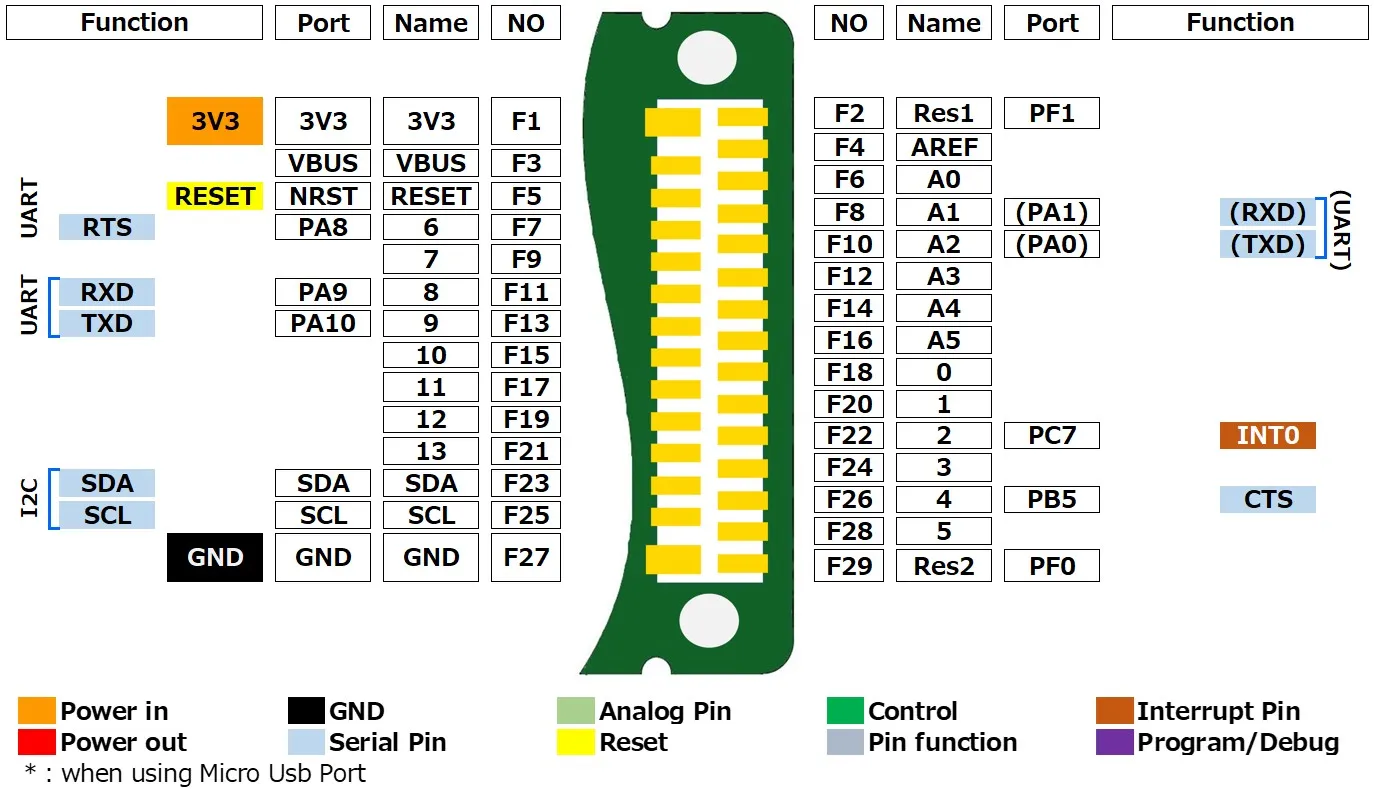

ピン配置のデータは、こちらを参照してください。

ライブラリ

詳しくは、こちらを参照してください。

サンプルアプリ

ドキュメント



AT Commands

ATコマンドは、3GPP(携帯通信の国際標準団体)によって標準化され、モデムの動作や接続先を設定できます。 モデムによって仕様が異なるため、メーカーが提供するATコマンドのマニュアルを確認することが重要です。
以下に、SORACOMを例に、接続する手順を記します。

用意するもの

Typeplan-Dplan-KM1
MCC440440
MNC1051

AT Commands Basics

ATコマンドは、通常 ATにで始まり、その後に <command>、場合によっては、 <value>が続きます。AT コマンドには、 Set、Read、Test、Executeの 4種類に分類されます。

TypeSyntaxExtampleDescription
SetAT+<command>=<value>AT+COPS=1,2,<MCCMNC>ネットワーク事業者に手動で接続
ReadAT+<command>?AT+COPS?現在使用中のネットワーク事業者を確認
TestAT+<command>=?AT+COPS=?利用可能なネットワーク事業者を検索
ExecuteAT+<x>AT+CSQ現在の信号強度と接続の品質を数値で確認

Before you get start started

AT CommandExample responseDescription
AT+CFUN=1,1OKモデムをデフォルトにリセット
AT+CPIN?+CPIN: READY
OK
SIMカードの確認

Query device information

AT CommandExample responseDescription
AT+CGMMLBAD0XX1SC-DM
OK
モデムのハードウェア確認
AT+CGMR  RK_03_02_00_00_41841_001
OK
モデムのファームウェアバージョン確認
AT+CIMI440103198454299
OK
IMSI (国際モバイル加入者識別番号) 確認

Network provider and cellular technology settings (SORACOM plan-D)

AT CommandExample responseDescription
AT+COPS=?+COPS: (1,"NTT DOCOMO","DOCOMO","44010",7),(0,"KDDI","KDDI","44050",7),(3,"KDDI","KDDI","44052",7),(0,"KDDI","KDDI","44054",7),(0,"KDDI","KDDI","44051",7),(0,"SoftBank","SoftBank","44020",7),,(0-3),(0-2)
OK
利用可能なネットワーク事業者を検索
AT+COPS?+COPS: 0
OK
ネットワークの接続先確認
AT+COPS=1,2,44010OK手動モードでNTT ドコモに接続
AT+COPS=0OK自動モードで接続
AT+COPS?+COPS: 0,2,"44010",7
OK
ネットワークの接続先確認
AT+COPS=1,2,44010OK手動モードでNTT ドコモに接続

Define the cellular band

AT CommandExample responseDescription
AT%SETSYSCFG="SW_CFG.catm_band_table.band#1","ENABLE;19"OKband#1にBand19設定
AT%GETSYSCFG="SW_CFG.catm_band_table.band#1"%GETSYSCFG: "SW_CFG.catm_band_table.band#1","ENABLE;19"
OK
band#1の設定確認(Band19)
AT%SETSYSCFG="SW_CFG.catm_band_table.band#1",""OKband#1 の設定削除

Check the radio signal strength and signal quality

AT CommandExample responseDescription
AT+CSQ+CSQ: 17,99
OK
電波強度と信号品質の確認

Network Configuration

AT CommandExample responseDescription
AT+CGDCONT=1,"IP","soracom.io"OKSORACOMに接続
AT+CGDCONT?+CGDCONT: 1,"IP","soracom.io",10.242.227.27,0,0,0,0,0,,0,,,,
OK
APNの接続先の確認
AT+CGACT?+CGACT: 1,0
OK
PDPの未接続
AT+CGACT=1,1OKPDPの設定
AT+CGACT?+CGACT: 1,1
OK
PDPの接続中
AT+CEREG?+CEREG: 0,1
OK
ネットワークに登録済み

Check the the FPLMN

AT CommandExample responseDescription
AT+CRSM=176,28539,0,0,12+CRSM: 144,0,"FFFFFFFFFFFFFFFFFFFFFFFF"
OK

Clear the FPLMN

AT CommandExample responseDescription
AT+CRSM=214,28539,0,0,12,"FFFFFFFFFFFFFFFFFFFFFFFF"+CRSM: 144,0
OK
AT+CGPADDR+CGPADDR: 1,"10.242.227.27"
OK

変更履歴

  • 2026年9月:搭載モジュール型番を151TEMPに更新し、ロットによる型番表記の違いを補足
  • 2024年8月:初版
