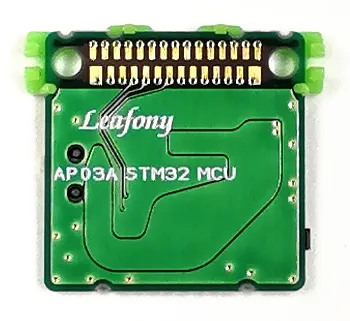

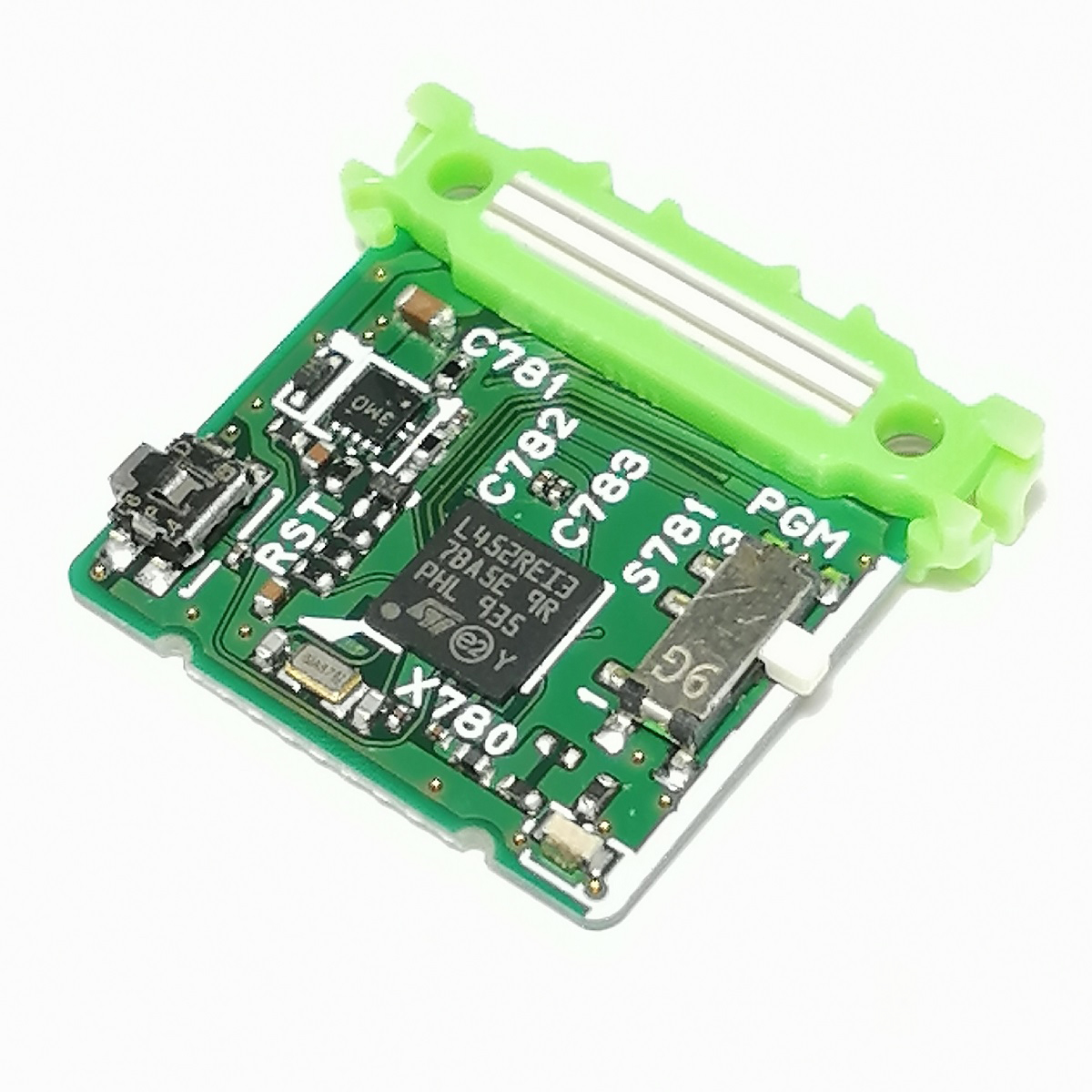

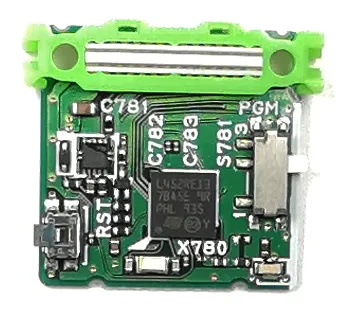

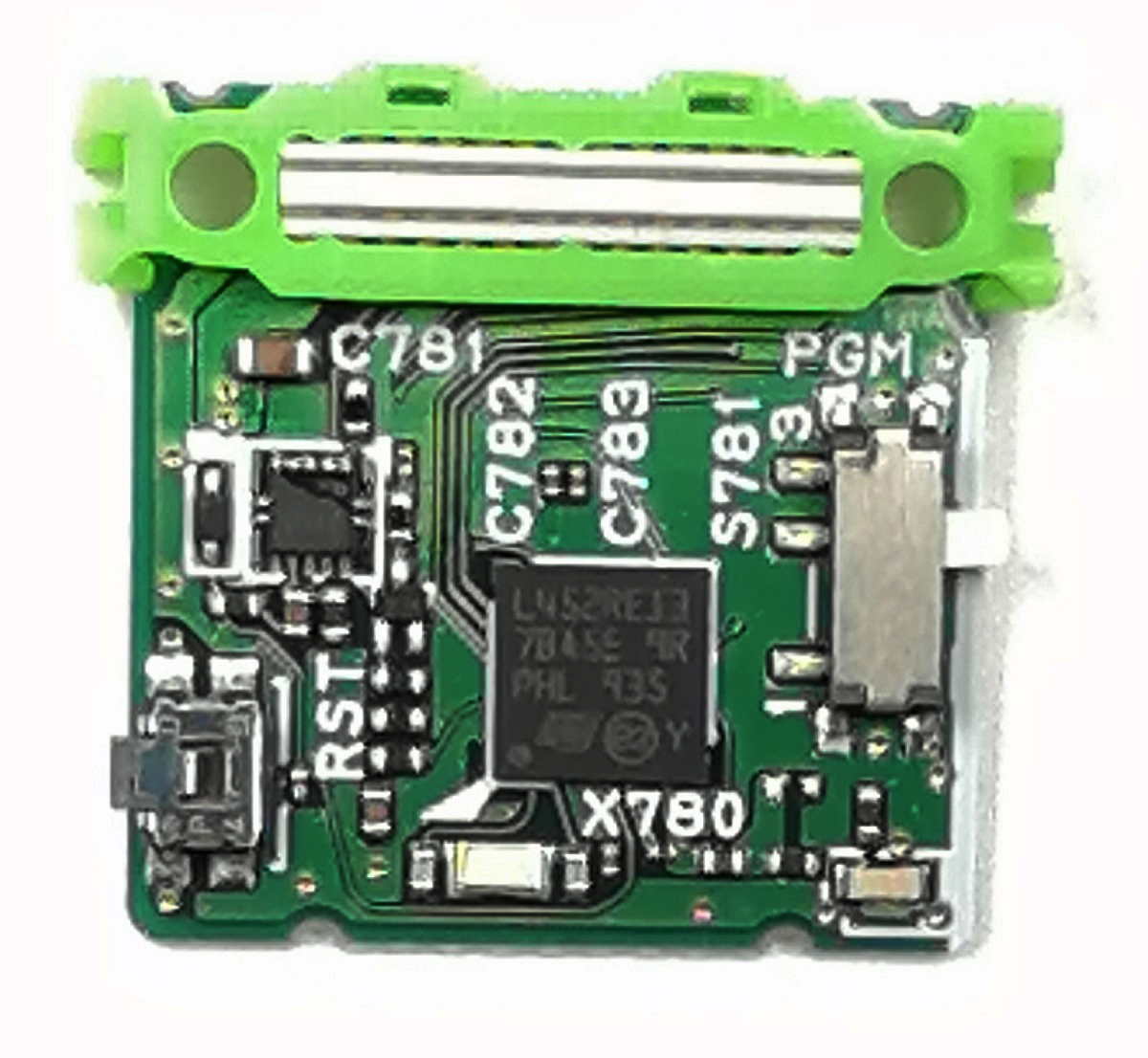

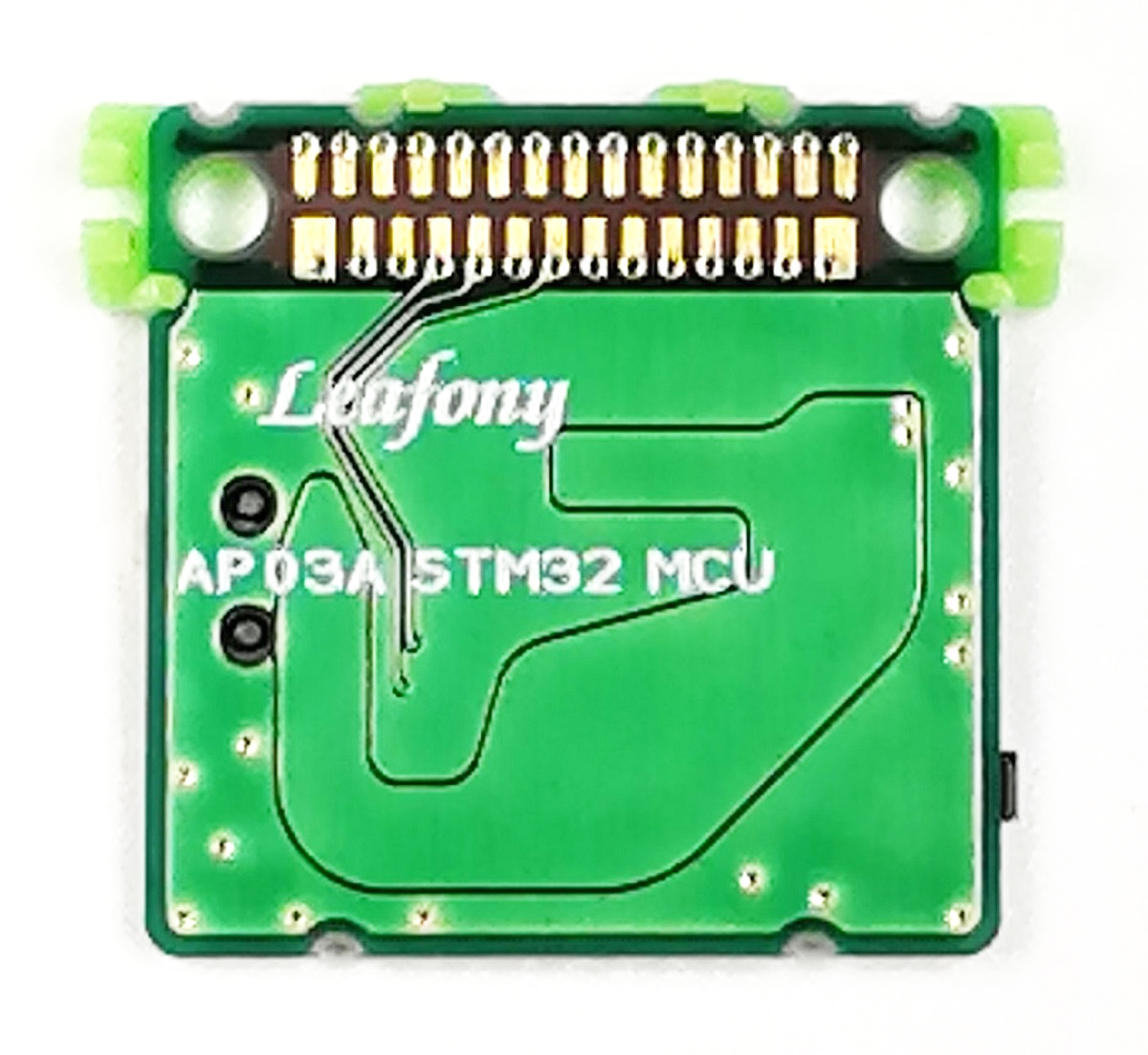

AP03リーフの表面 AP03リーフの裏面 AP03リーフの外観

特徴

接続したセンサの値を読み取り、その値に応じて他のリーフを制御するプログラムを実行できます。Arduino IDEを使用した開発に対応しています。

STM32L452REシリーズを使用した32-bit MCU(マイコン)リーフです。USB接続にはUSBリーフを、SWD接続にはShieldリーフを使用します。

性能

ItemDescription
Part numberSTM32L452REI6
CoreARM Cortex-M4
Operating voltage3.3V
Input voltage3.0-3.6V
Digital I/O16
Analog input6
ADC12bit
Flash Memory512 KB
SRAM160 KB
Clock frequency80MHz
OthersRTC with HW calendar, alarms and calibration
Arduino IDE Board SettingsBoard: "Leafony STM32"
Board Part number: "Leafony STM32 MCU(16MHz)"
Board Part number: "Leafony STM32 MCU(80MHz)"
DimensionW23×D20.5×H4.7mm

ブロック図

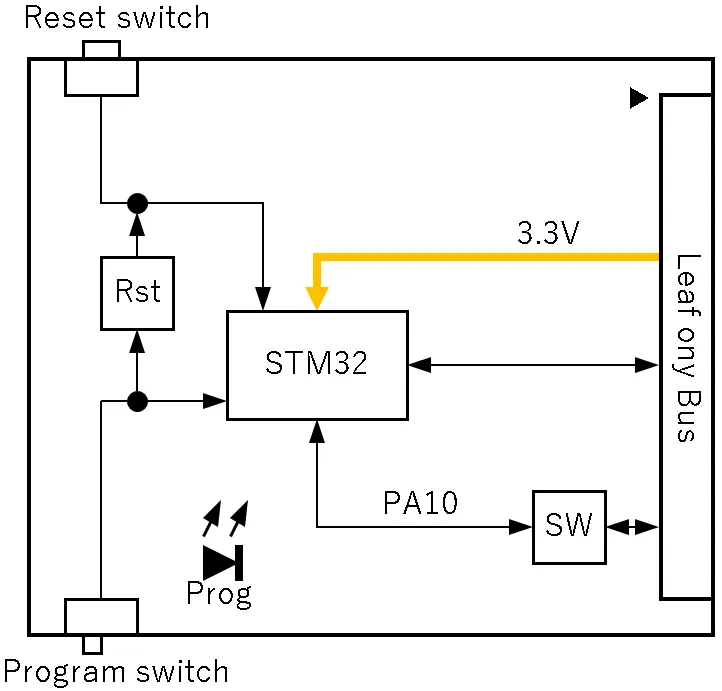

AP03のブロック図

ピン配置

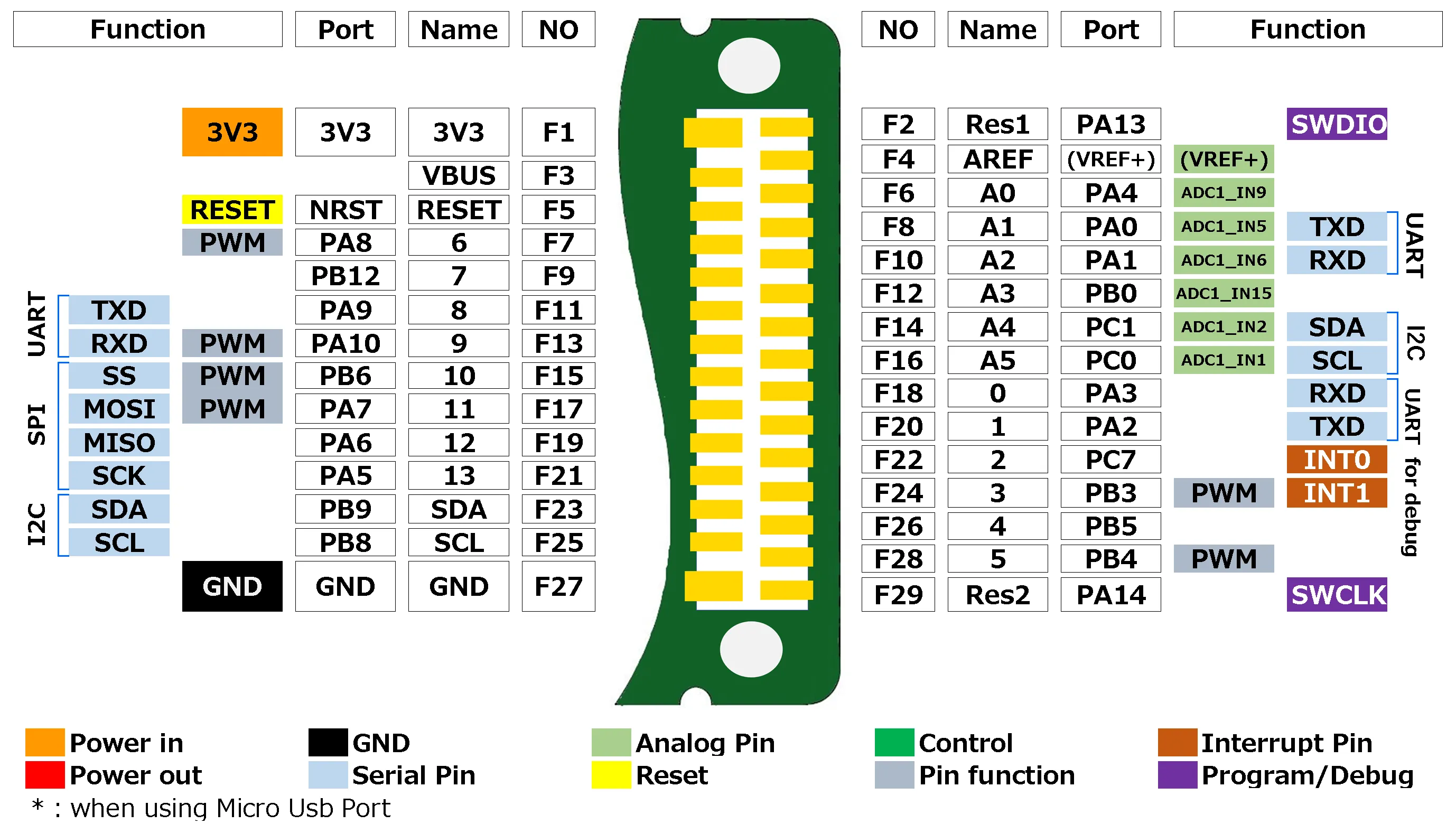

AP03のピン配置

ピン配置のデータは、こちらを参照してください。

Tips

LED、スイッチについて

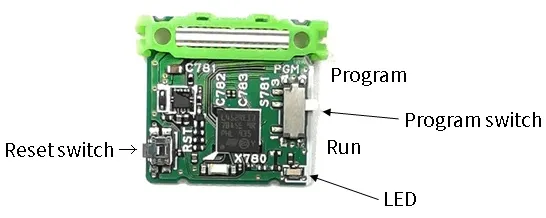

AP03を部品面から見た図。緑色のコネクタが上です。
123
  1. 1
    Program / Run

    この写真の向きでは、上がProgram、下がRun。

  2. 2
    Reset(リセット)

    スイッチを切り替えた後に、押して離します。

  3. 3
    モード表示LED

    点灯:Program / 消灯:Run。書き込み完了の表示ではありません。

Program ↑プログラムを書き込む

  1. Program側 ↑ にして、LEDの点灯を確認する。
  2. Resetを1回押して離す。
  3. PCでUploadを実行し、結果を確認する。

Run ↓プログラムを動かす

  1. Run側 ↓ に戻し、LEDの消灯を確認する。
  2. サンプル指定の速度でシリアルモニターを開く。
  3. Resetを1回押し、出力を確認する。

上下は写真の向きを基準にしています。リーフの向きや重ね方が違う場合は、Program/Runの位置とモード表示LEDで確認してください。これらのスイッチは人が操作します。

サンプルアプリ

Arduinoでの使用方法

本リーフをArduinoで使用するためには、Arduino IDE上でボードの設定等が必要です。
開発環境設定のページで設定方法をご確認ください。

ドキュメント

変更履歴

  • 2020年11月:初版
