ページ: AC06 Wi-Fi Mary（生産終了）

URL: https://docs.leafony.com/leaf/communication/ac06/

概要・見出し（抜粋）: 特徴 / 性能 / ブロック図 / ピン配置

本リーフは生産終了いたしました。

特徴

STM32 MCU（プログラムを動かすマイコン）リーフと組み合わせて、2.4GHz帯のWi-Fiネットワークに接続し、データを送受信できます。AVR MCUは、メモリが不足しているため、使用することができません。

MicrochipのWi-FiモジュールATWINC1500を搭載し、MCUリーフとはSPIで接続します。無線認証は、FCC、ISED、CE、MIC、KCC、NCC、SRRC、ANATELを取得しています。

性能　

Item	Description
Part Number	ATWINC1500-MR210PB1961
Certified Module	ATWINC1500B chip (4Mb Flash) and PCB printed antenna
Protocol	IEEE 802.11 b/g/n
Frequency	2.4GHz
Power Supply	3.3V
RF certification	FCC、ISED、CE、MIC、KCC、NCC、SRRC、ANATEL
Interfaces	SPI
Dimension	W20×D32×H2.1mm

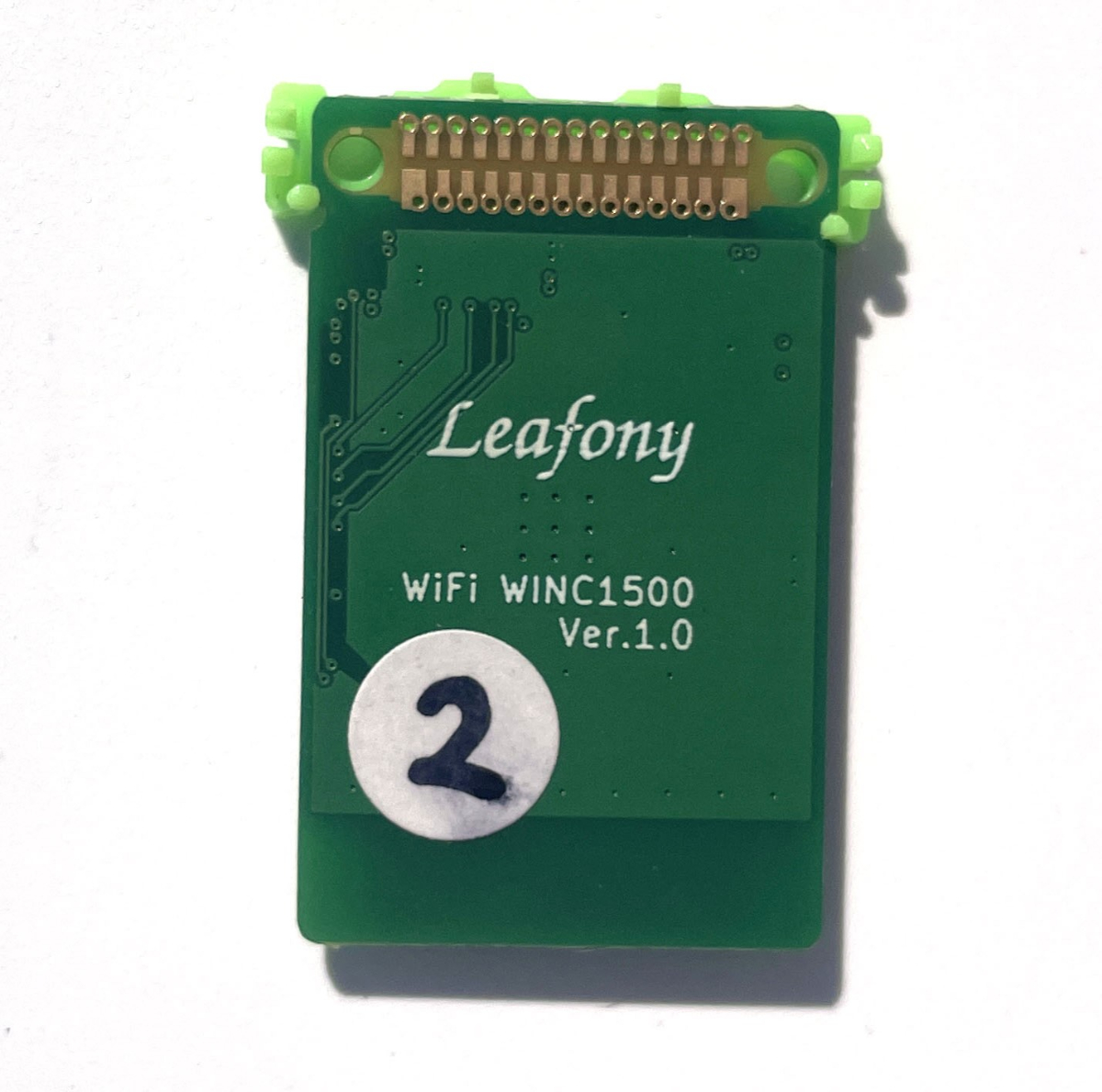

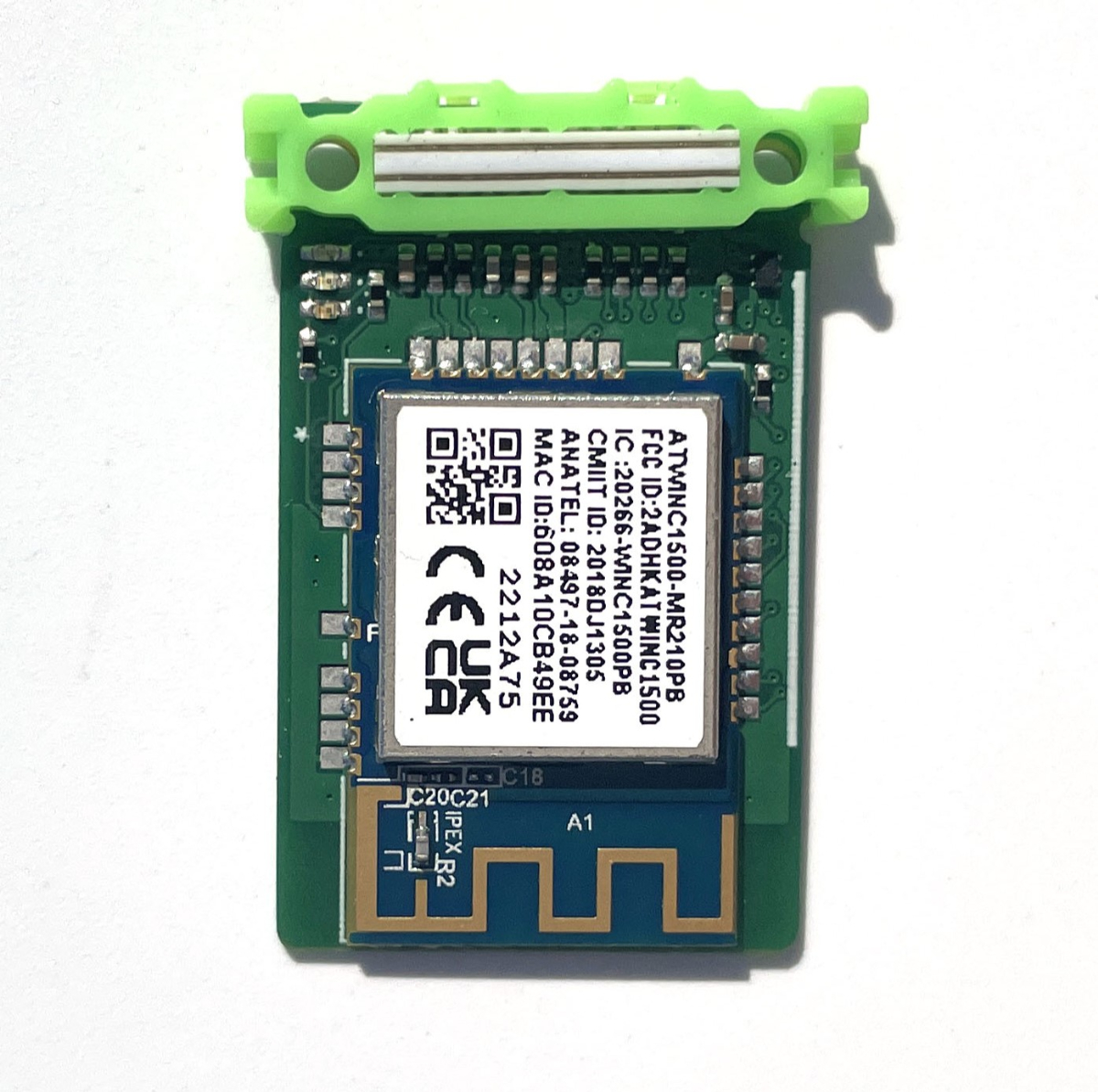

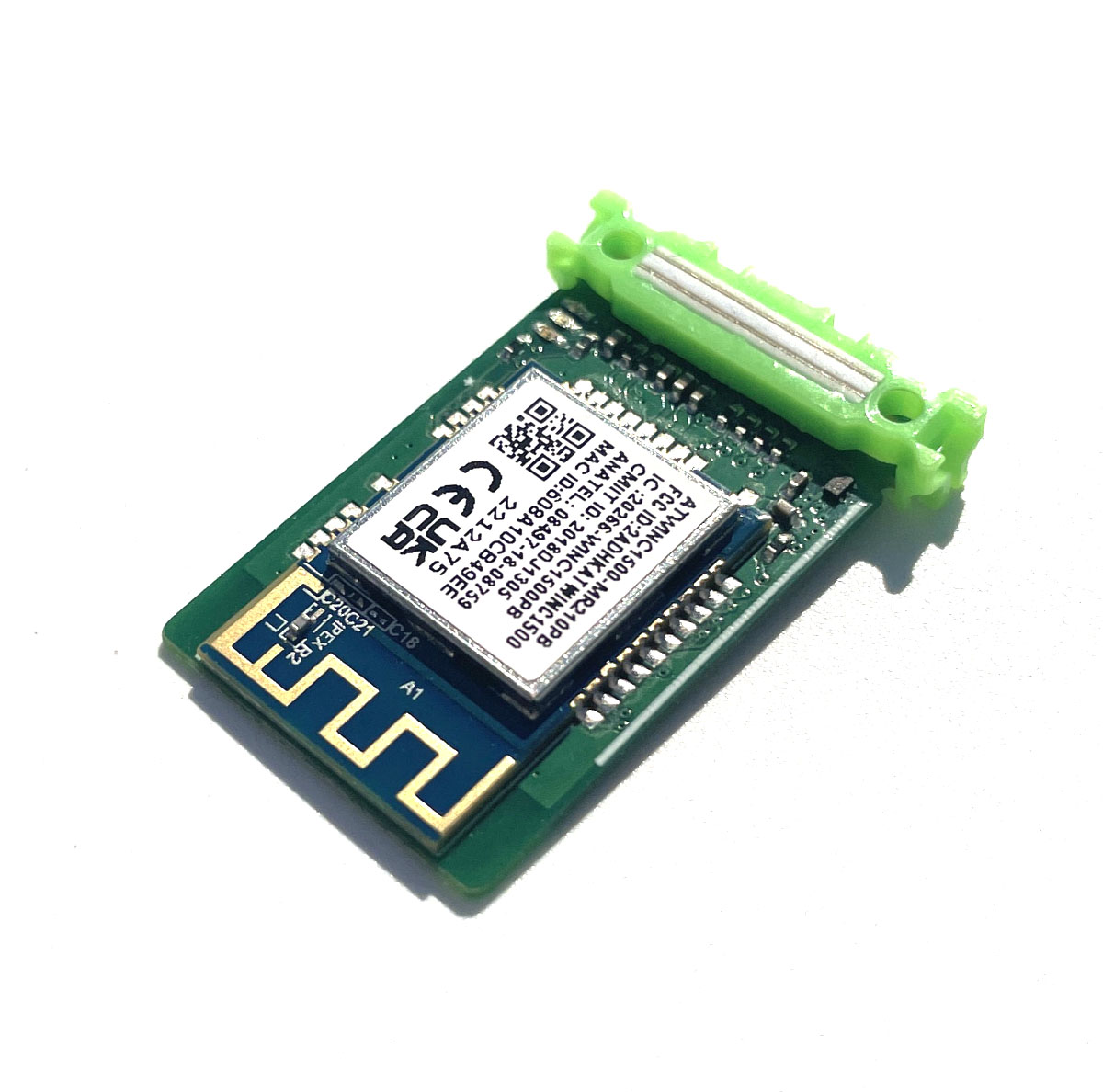

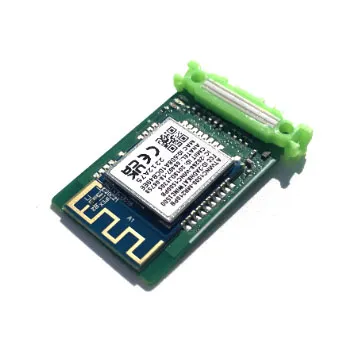

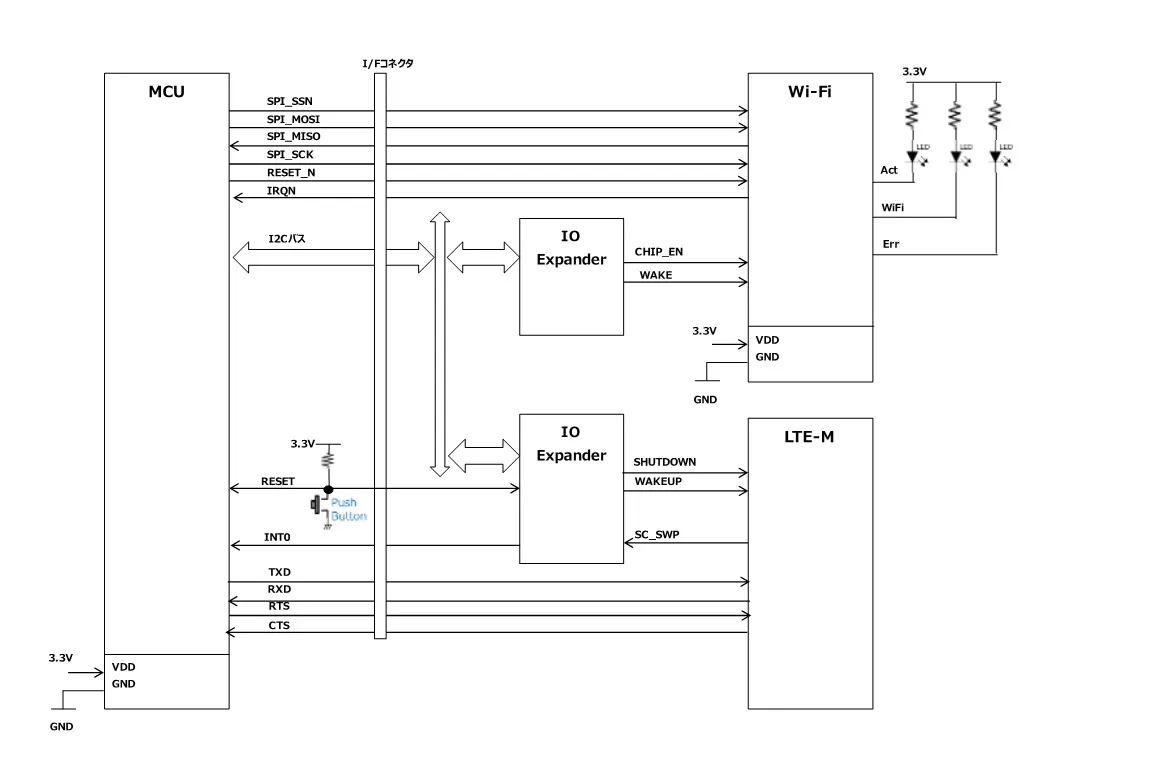

ブロック図

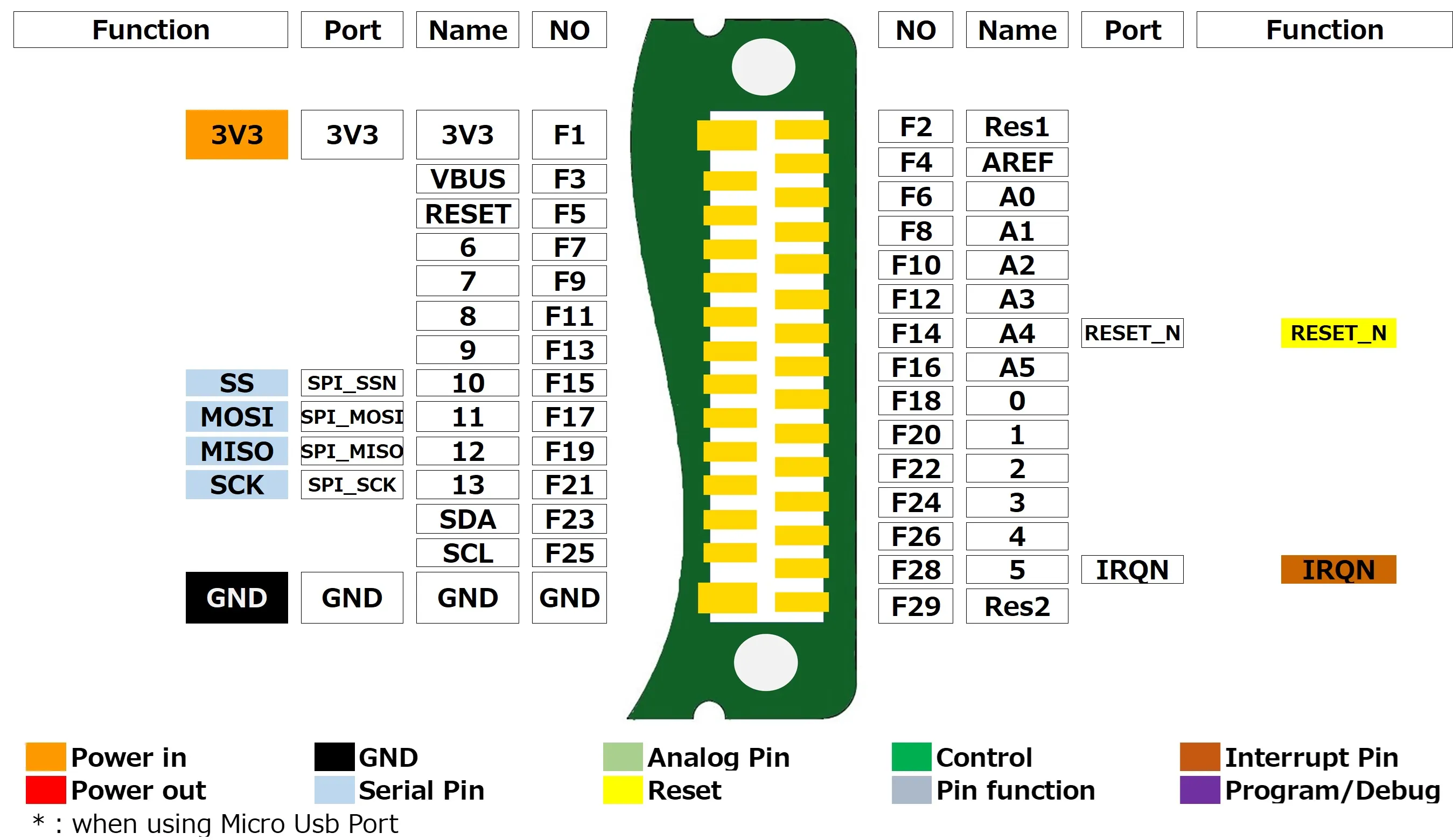

ピン配置

ピン配置のデータは、こちらを参照してください。

サンプルアプリ

STM32 MCUとWi-Fi Maryリーフを使用したサンプルアプリです。このサンプルアプリを使用する場合は、 WiFi101Leafony.hのライブラリをインクルードしてください。ソースコードは、Arduino IDEとPlatformIO IDのふたつで用意しています。STM32 MCUの開発環境の設定は、こちらを参照してください。

ATWINC1500のバージョンチェック

Wi-Fiモジュール(ATWINC1500)のファームウェアのバージョン確認するサンプルアプリです。

Google スプレッドシートでセンサデータの可視化

Googleスプレッドシートでのセンサデータを可視化するサンプルアプリです。

ドキュメント　

仕様書
回路図

変更履歴

2024年3月:初版
