AC03 LoRa Easy
AC07 LoRa Maryのリリースに伴い、本リーフのサポートは終了いたしました。

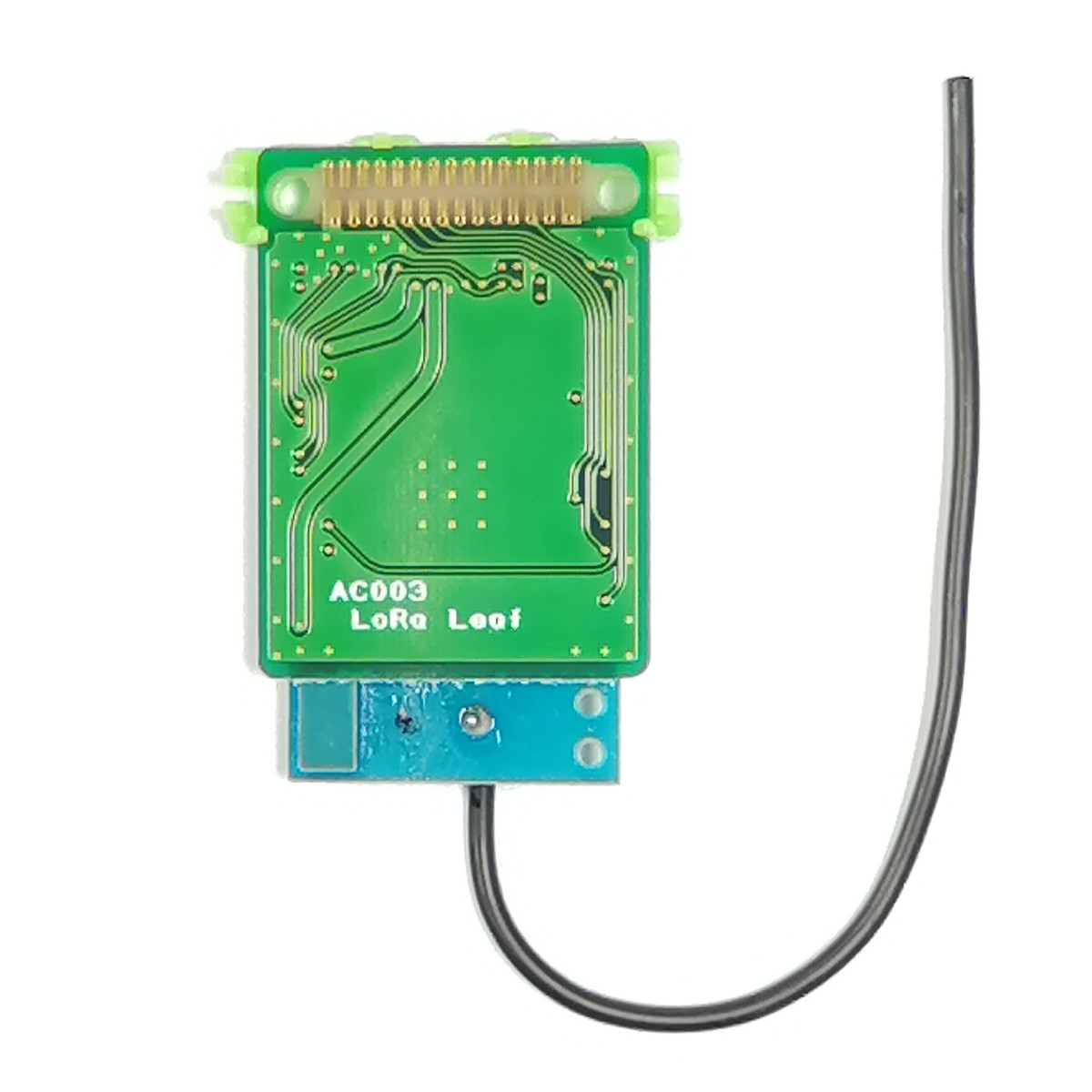

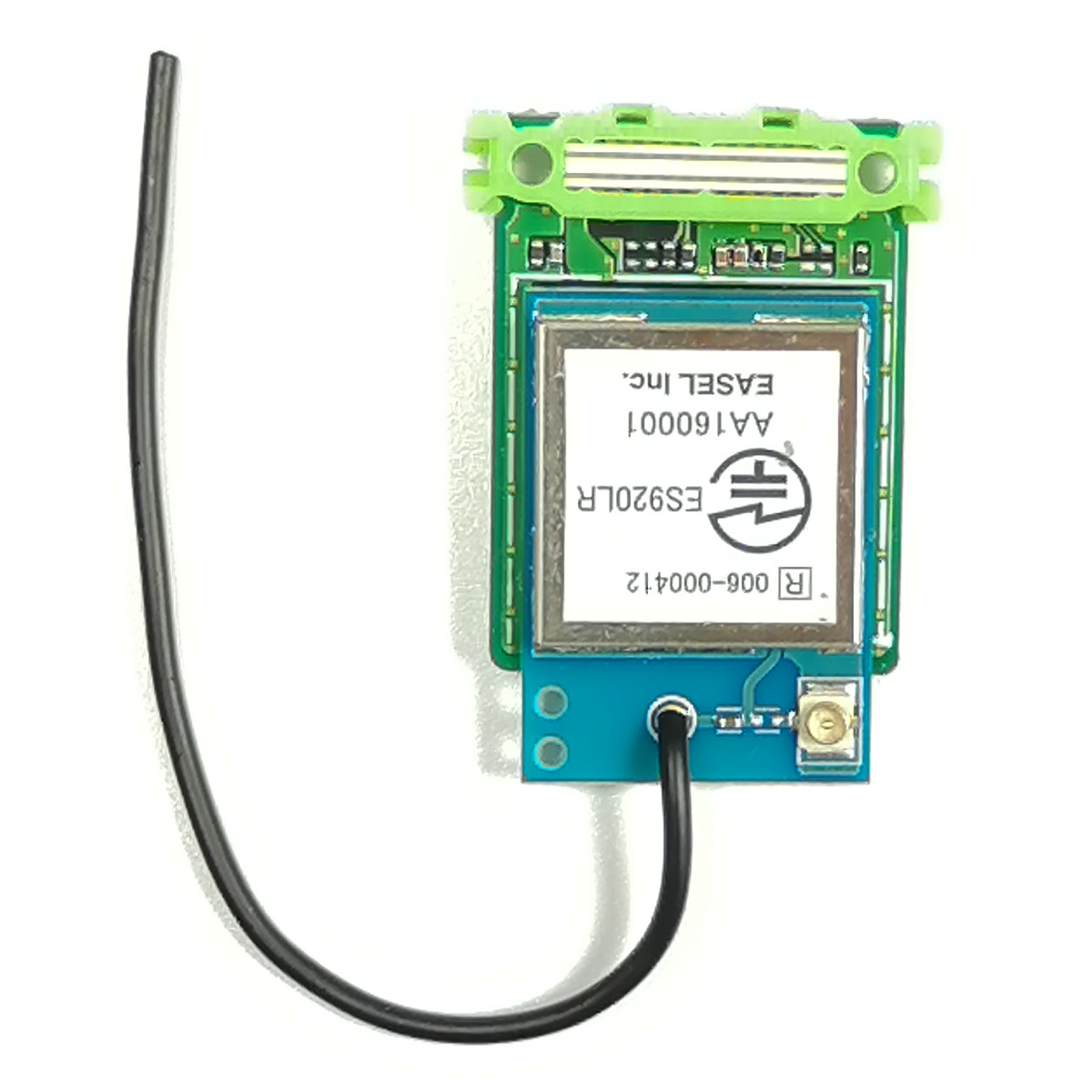

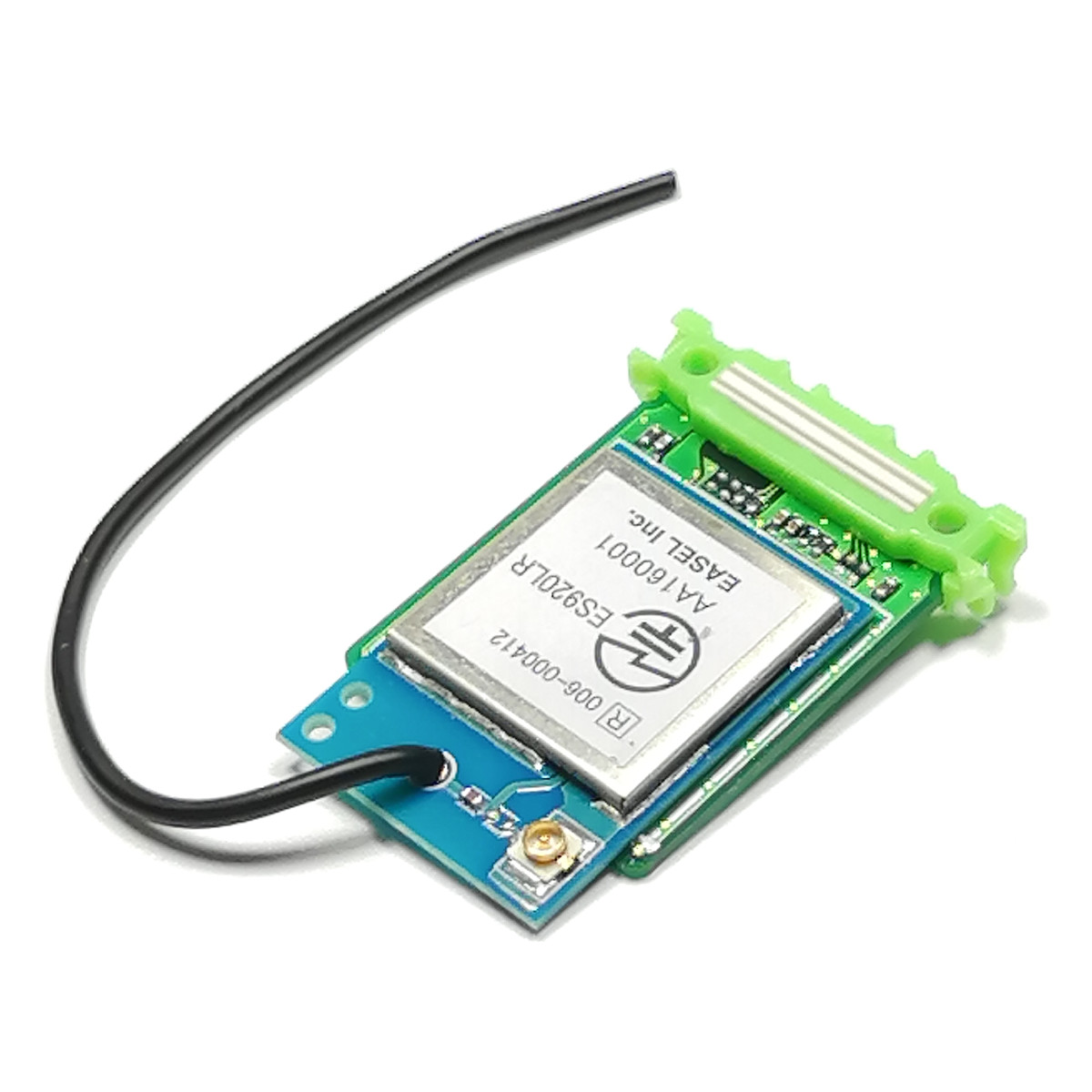

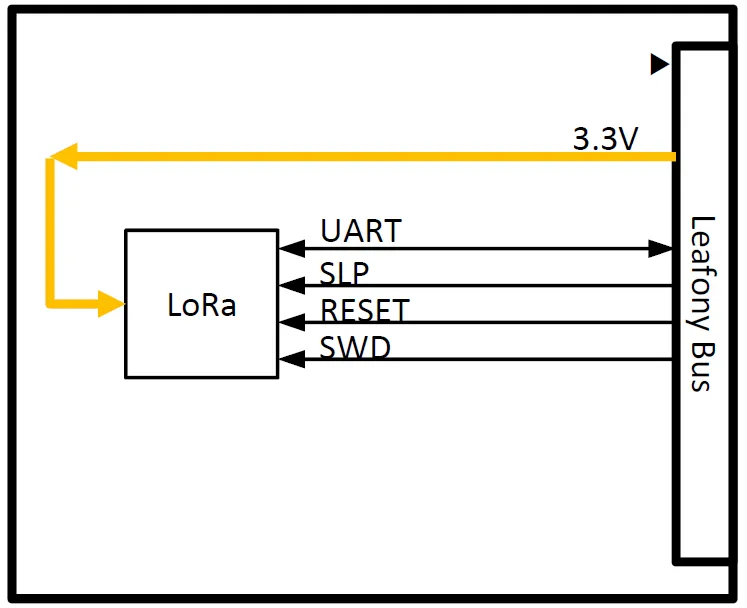

EASELの技的認証済みLoRaモジュールES920LRA1を搭載したリーフです。MCUリーフとはUARTで接続されます。
| Item | Description |
|---|---|
| Part Number | ES920LRA1 |
| SoC | MKL16Z128 (ARM Cortex-M0+) |
| RF Transceiver | SX1276 (SEMTECH) |
| Frequency range | 920.6～928.0MHz |
| Transmission speed | 146bps～22kbps |
| RX sensitivity | -118～-142dBm |
| TX power | Max 13dBm（20mW) |
| RF certification | TELEC |
| Approximate communication distance (wire antenna) | Prospect 5km |
| Flash | 128KB |
| RAM | 32KB |
| Interfaces | UART |
| Dimension | W23×D32.8×H4.6mm |
直上にリーフを積む時の注意
Section titled “直上にリーフを積む時の注意”このリーフには、高背部品(高さ2mm以上)が使用されており、そのままでは直上のリーフと電気的に接続不良をおこす可能性があります。そのため、このリーフの直上には、必ずスペーサリーフ（AX04 Spacer）を間に挟んで下さい。

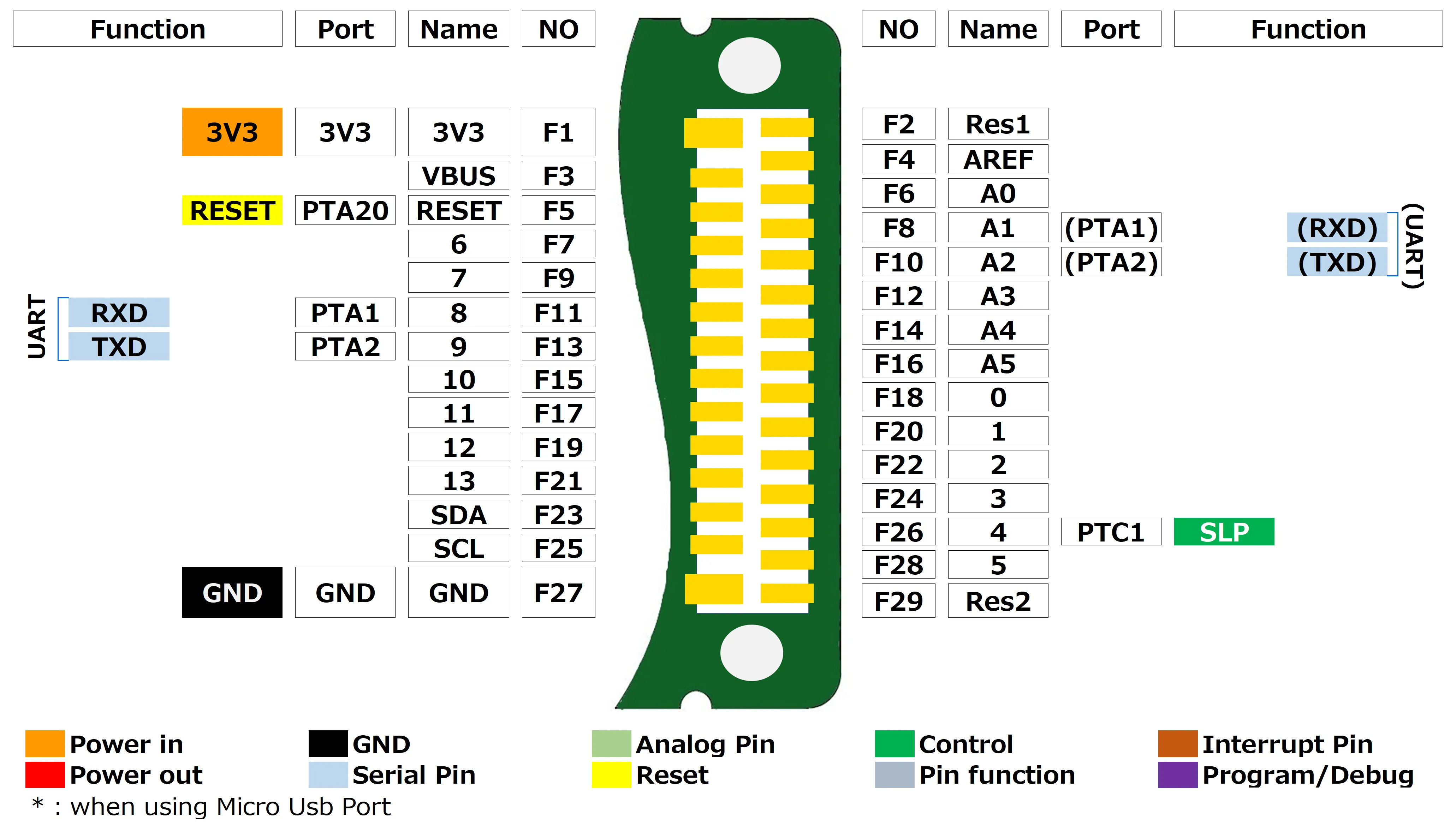

ピン配置のデータは、こちらを参照して下さい。
サンプルアプリ
Section titled “サンプルアプリ”本リーフに対応したライブラリがあります。開発環境設定のページで必要なライブラリをインストールしてご利用下さい。
