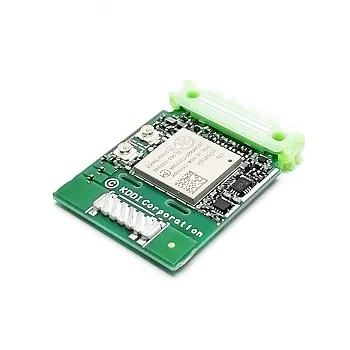

AC04 LTE-M King M（生産終了）
このページをAIに渡す
ChatGPT
Claude
Geminiを開く 目次
本リーフは生産終了しました。後継の通信リーフはAC08 LTE-M Maryです。
AC04とAC05を使う旧構成から移行する場合は、AC08と電源リーフAV06 1.8V～5.5Vを組み合わせます。AC08はピーク電流が400mAとなるため、AV06を使用してください。USB経由でMCUへ書き込む場合は、USBリーフも別途用意します。
- LTE-M King Mの電源供給には、LTE-M king Sが必要になります。必ず、LTE-M king Sを下に配置してご使用ください。

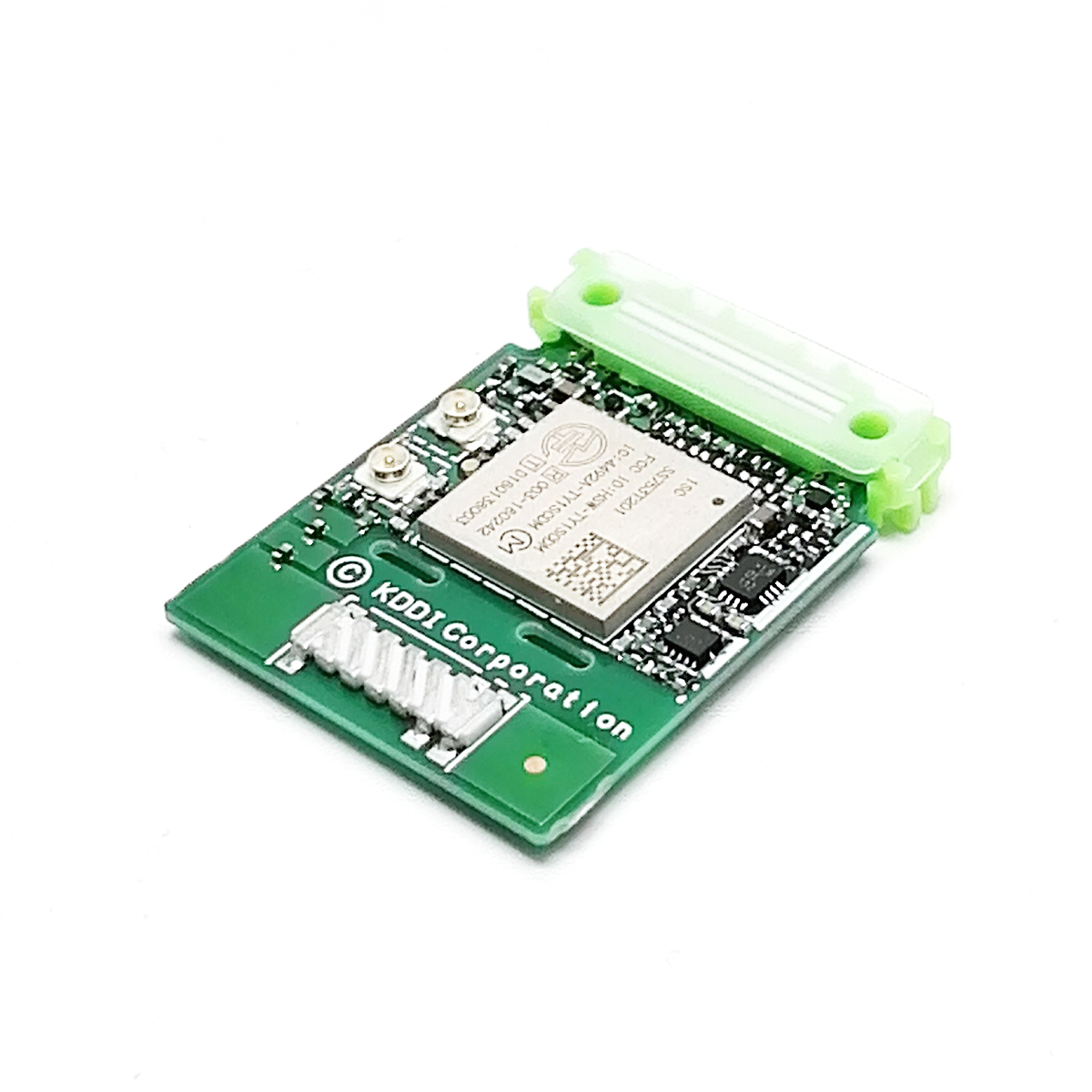

特徴
MCU（プログラムを動かすマイコン）リーフと組み合わせて、携帯電話のLTE網を使うIoT向けのセルラー通信（Cat-M1）でデータ通信ができます。利用には対応するSIMカードと通信サービスの契約、電源供給用のLTE-M King Sリーフが必要です。
LTE-M King Mは、KDDIが開発したセルラー通信に対応したリーフです。MCUリーフとはUARTで接続します。
- 約23×30mmの小さな基板上に、データ通信用のアンテナを内蔵し（技適取得済）、外部アンテナは不要です。
- SIMカードは、 KDDIのセルラー通信網（Cat-M1）に対応したソラコムの通信サービス「SORACOM Air for セルラー(plan-KM1)」が利用できます。
- 省電力性能は、通信モジュールが具備するスリープ等の機能だけでなく、ソフトウェア設定で通信モジュールへの給電自体を遮断する機能を搭載しており、長期間使用しない時は電池の消費を限りなくゼロに近づけることが可能にしました。
- 電池は、単3電池やリチウムイオン電池等で、データ送信の頻度や回数等のユースケースに応じて選択することができます。
性能
| Item | Description |
|---|---|
| Cellular module (Cat-M1) | Type 1SC (LBAD0XX1SC-713TEMP) |
| Connectivity | 3GPP Release 13/optimized for LTE Class 3 output power (+23dBm) |
| Operating voltage | 2.85-4.35V |
| Antenna | On board chip antenna (AM11DP-ST01) |
| SIM card | nanoSIM |
| Interfaces | UART |
| Baud rate | 115200 bps |
| Dimension | W23×D32.8×H4.6mm |
Tips

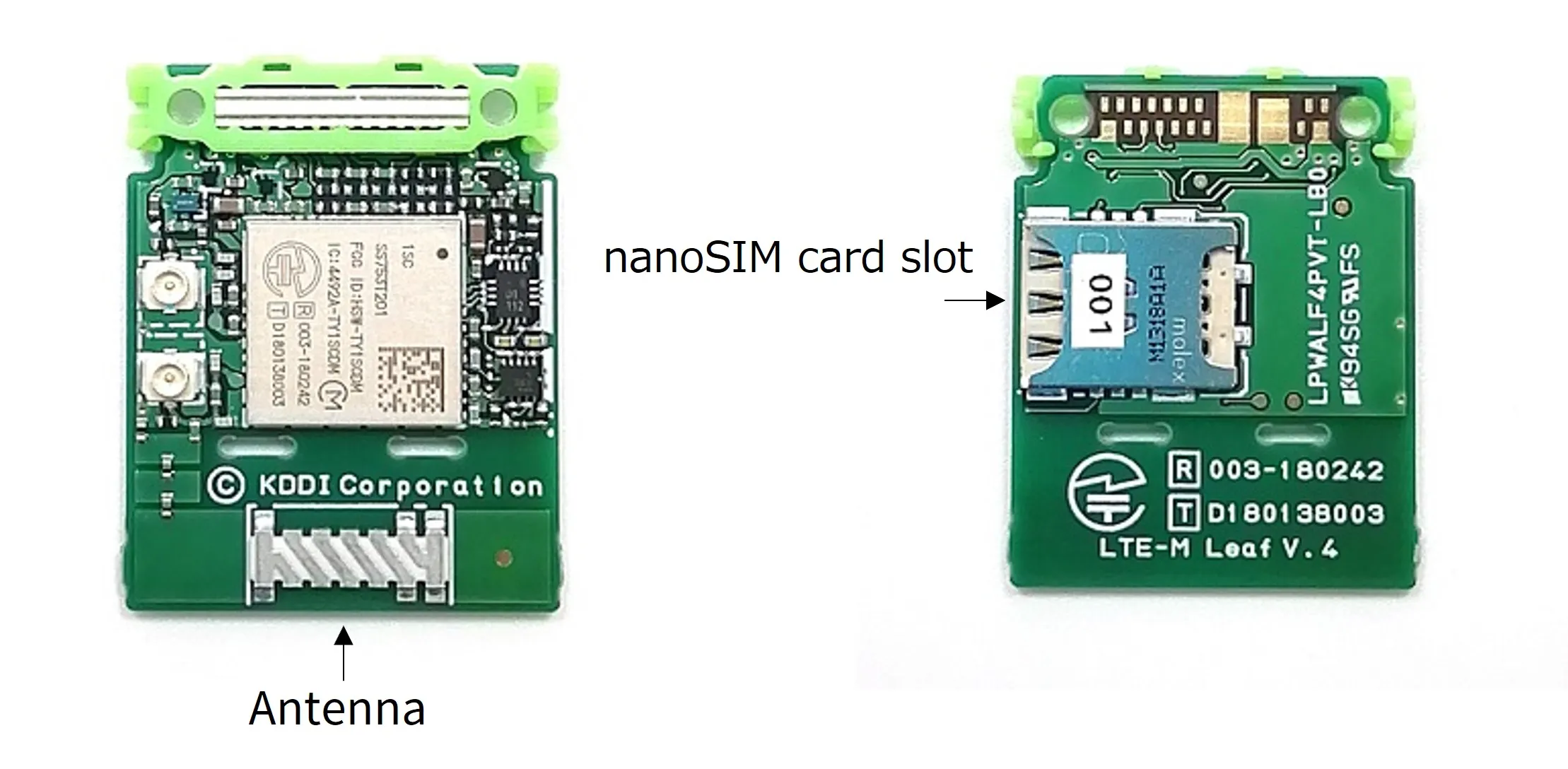

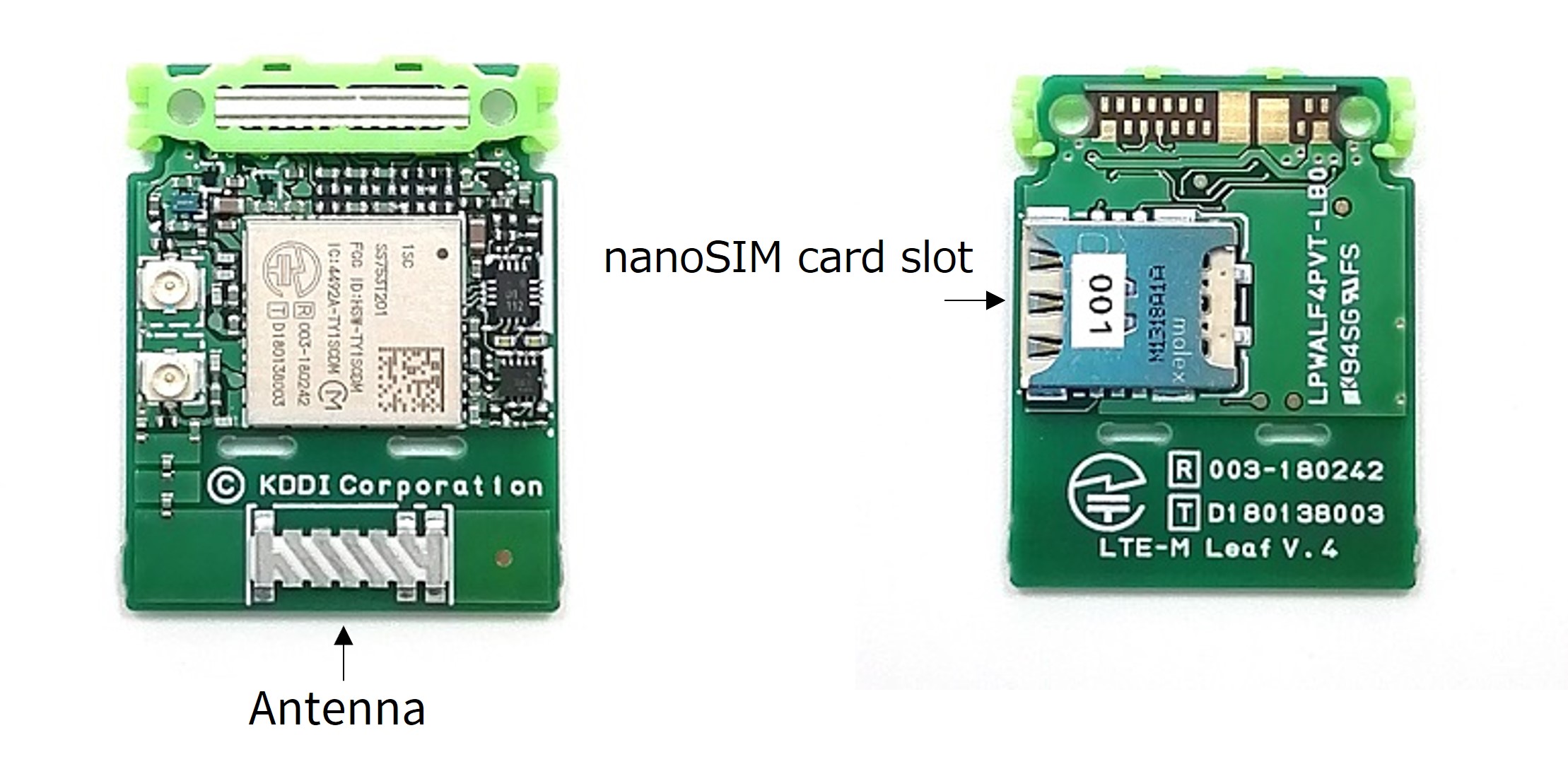

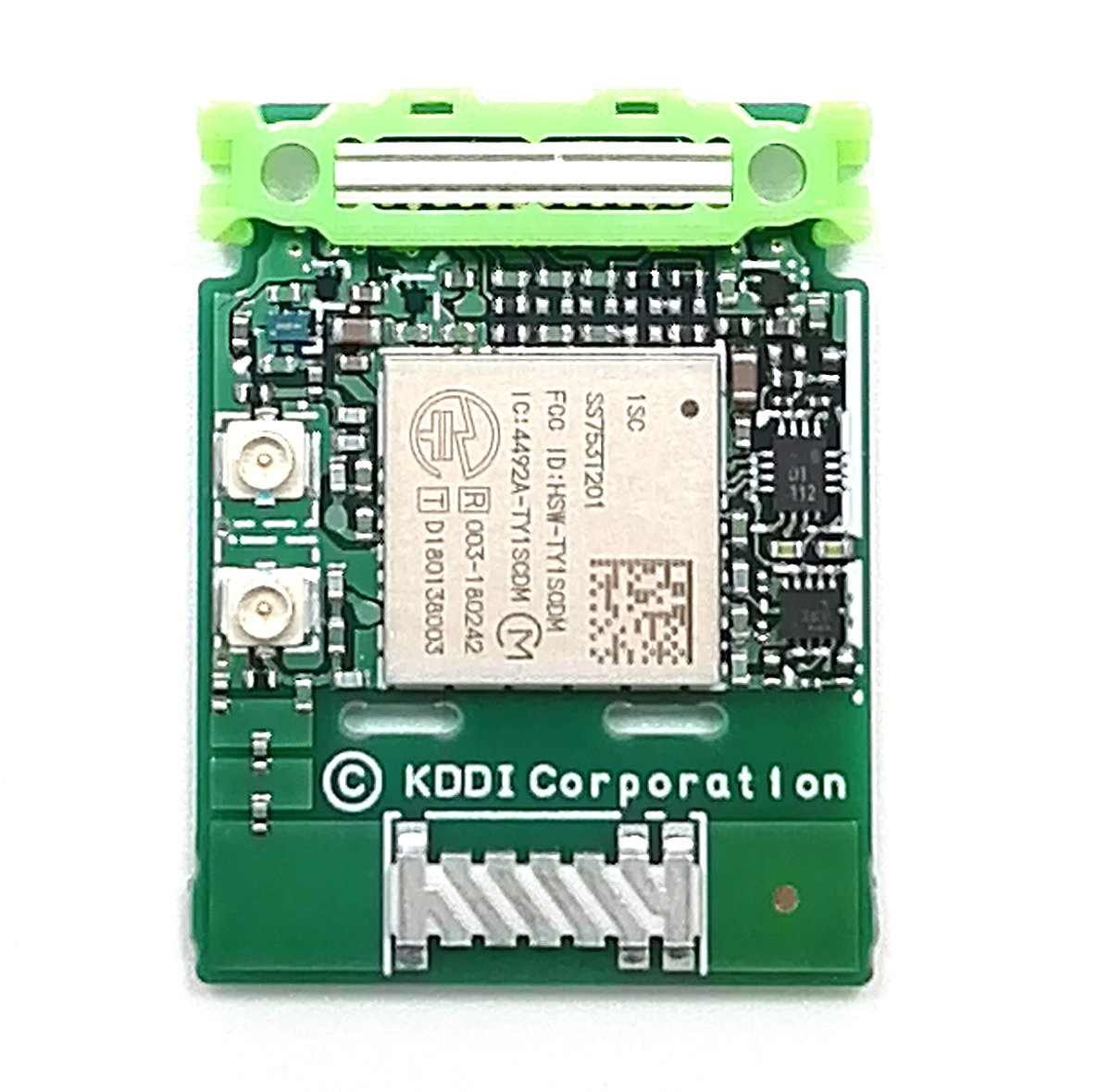

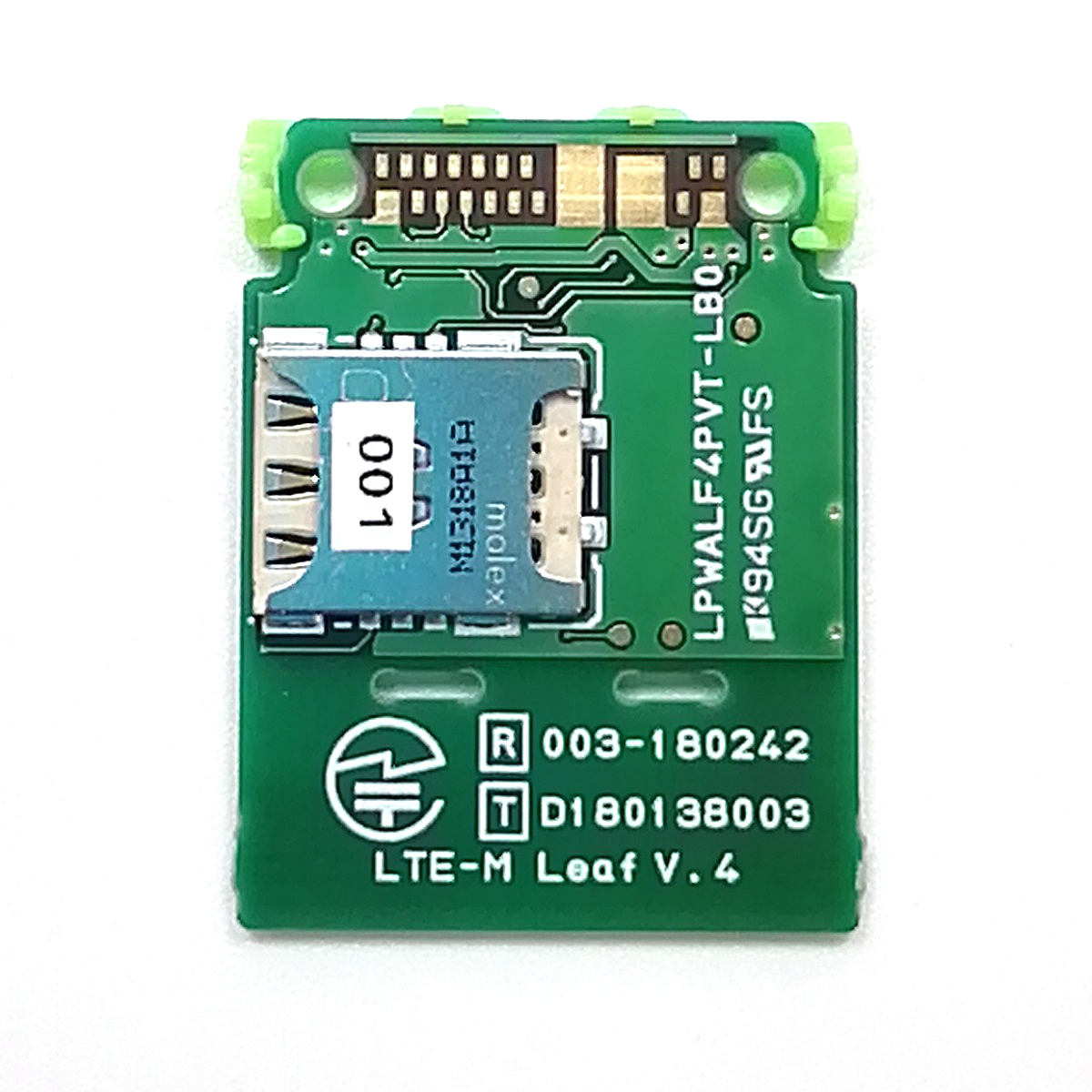

アンテナ、ナノSIMカードスロットについて
| Item | Description |
|---|---|
| Antenna | On board chip antenna for cellular communication (Cat-M1) |
| nanoSIM card slot | Insert a nanoSIM card |

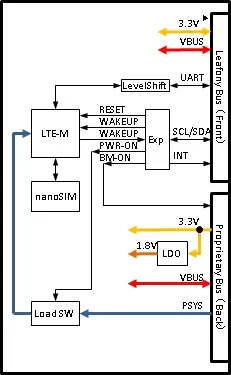

ブロック図

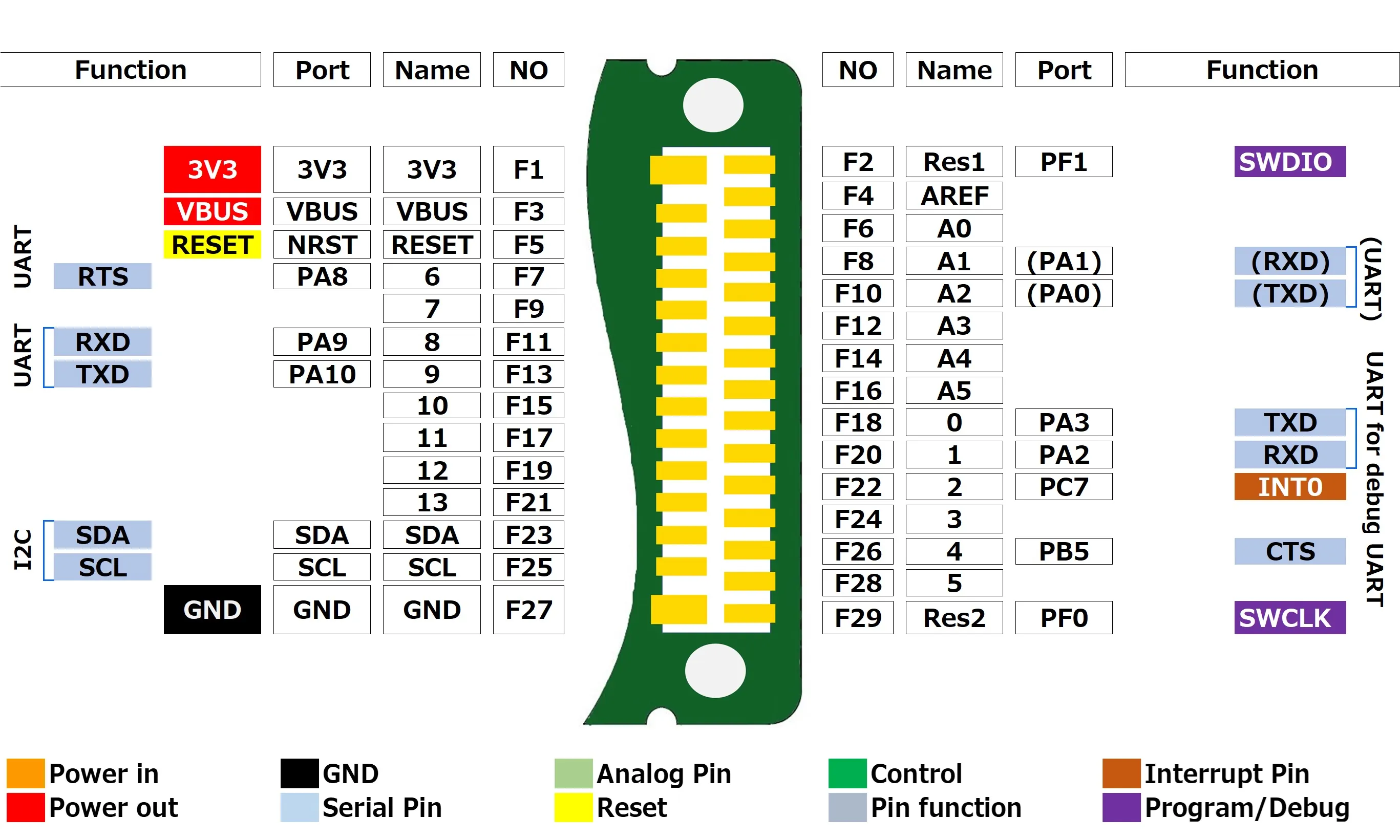

ピン配置
ピン配置のデータは、こちらを参照してください。
サンプルアプリ
ライブラリ
本リーフに対応したライブラリがあります。開発環境設定のページで必要なライブラリをインストールしてご利用ください。
ドキュメント
- 仕様書 ※仕掛中
- 回路図
- 部品配置図
- レイアウト図(Zuken)
- 3D図面※仕掛中
変更履歴
- 2022年5月:初版
