Basic Kit 2
This content is not available in your language yet.

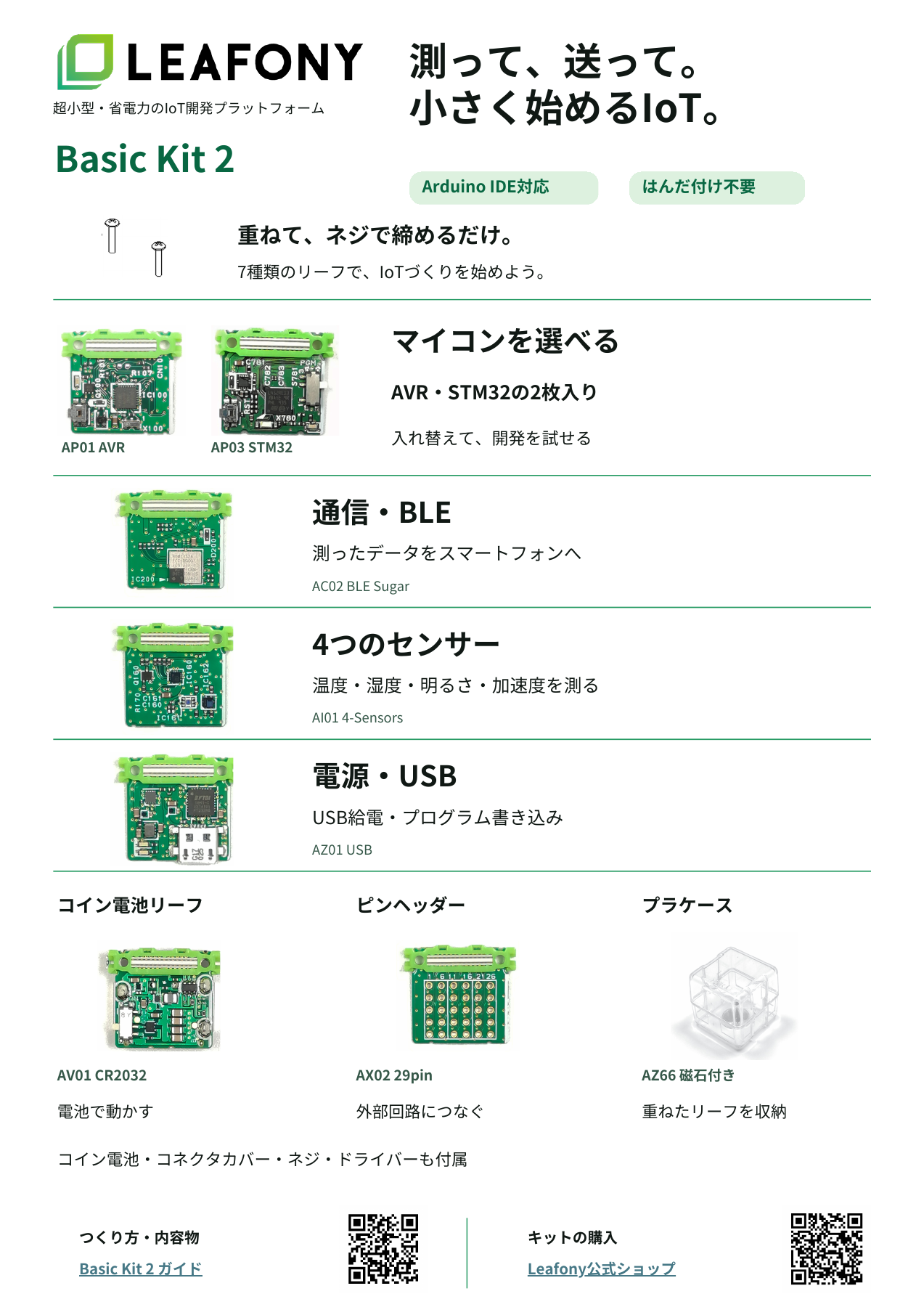

コイン電池でも駆動可能な超小型・低消費電力システム向きの開発キットです。AVRマイコン(Atmega328P)、STM32マイコン(STM32L452REI6)、BLE、温湿度センサ、照度センサ、加速度センサを搭載したリーフとマグネット付きプラスチックケースが含まれており、簡単にIoTセンサデバイスを作ることが出来ます。
| Type | Item | Description | Q’ty |
|---|---|---|---|
| AC02 | BLE Sugar | Silicon Labs社のBLEモジュールを搭載したリーフ | 1 |
| AI01 | 4-Sensors | 温度、湿度、照度、加速度センサを搭載したリーフ | 1 |
| AP01 | AVR MCU | ATmega328Pを使用した8bit MCUリーフ | 1 |
| AP03 | STM32 MCU | STM32L452REシリーズを使用した32bit MCUリーフ | 1 |
| AV01 | CR2032 | CR2032コイン電池ホルダと昇圧回路を搭載したリーフ | 1 |
| AX02 | 29pin | 29pin I/Fのリーフ | 1 |
| AZ01 | USB | MCU への書き込みやシリアルモニタに接続するリーフ | 1 |
| AZ62 | Connector Cover | コネクタカバー | 1 |
| AZ66 | Basic Kit Case | Basic Kitのケース | 1 |
| Product sheet | 製品シート | 1 | |
| Product label | 製品ラベル | 1 | |
| CR2032 coin cell battery | コイン電池CR2032 | 1 | |
| M2* 18mm screw | M2×18mm | 2 | |
| Screw driver | ドライバー | 1 |
AP01 AVR MCU
ATmega328Pを使用したリーフです。14個のデジタル入出力ピン（6個はPWM出力として使用可能）、6個のアナログ入力ピン、8MHz振動子、およびリセットボタンを備えています。
AV01 CR2032
CR2032コイン電池ホルダと電源スイッチ、電圧モニタ用のADコンバータ、3V→3.3V昇圧回路を搭載した電源リーフです。2cm x 2cmのサイズで3.3Vの電源を供給可能です。
AZ01 USB
AVR MCU へのスケッチ書き込みやシリアルモニタを使用する場合に接続するリーフです。USB-UART変換ICとしてFTDI製FT232RQを搭載しています。USBのVBUS(5V)から降圧電源回路により3.3Vに変換し、各リーフにVBUSと3.3Vを供給します。
※本ウェブサイトに記載している会社名、商品名は、各社の商標または登録商標です。
- Rev A1.0: 2021年5月初版
