Basic Kit 2

概要

コイン電池でも駆動できる、超小型・低消費電力システム向けの開発キットです。AVRマイコン（ATmega328P）、STM32マイコン（STM32L452REI6）、BLE、温湿度センサ、照度センサ、加速度センサを搭載したリーフと、マグネット付きプラスチックケースが含まれており、IoTセンサデバイスを手軽に作れます。

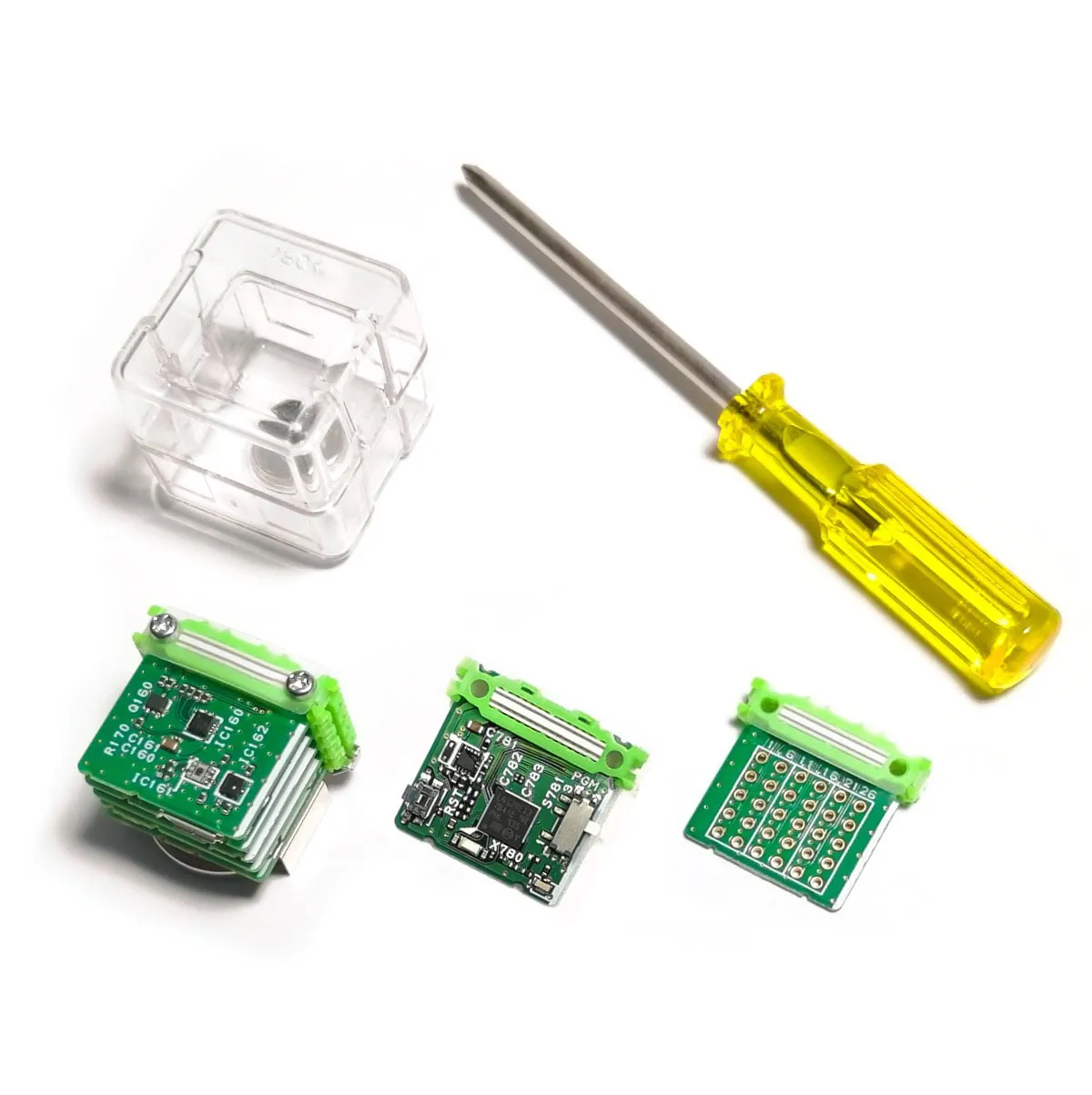

内容物

| Type | Item | Description | Q’ty | | :----|:---- | :---------- | :--- | | AC02 | BLE Sugar | Silicon Labs社のBLEモジュールを搭載したリーフ | 1 | | AI01 | 4-Sensors | 温度、湿度、照度、加速度センサを搭載したリーフ 　 | 1 | | AP01 | AVR MCU | ATmega328Pを使用した8bit MCUリーフ | 1 | | AP03 | STM32 MCU | STM32L452REシリーズを使用した32-bit MCUリーフ | 1 | | AV01 | CR2032 | CR2032コイン電池ホルダと昇圧回路を搭載したリーフ | 1 | | AX02 | 29pin | 29pin I/Fのリーフ | 1 | | AZ01 | USB | MCU への書き込みやシリアルモニタに接続するリーフ 　 | 1 | | AZ62 | Connector Cover | コネクタカバー | 1 | | AZ66 | Basic Kit Case | Basic Kitのケース | 1 | | | Product sheet | 製品シート | 1 | |　　 | Product label | 製品ラベル | 1 | | | CR2032 coin cell battery | コイン電池CR2032 | 1 | | | M2* 18mm screw | M2×18mm | 2 | | | Screw driver | ドライバー 　　　　　　| 1 |

リーフ一覧

AC02 BLE Sugar

Silicon Labsの技適認証済みBLEモジュールBGM11S22F256GA-V2を搭載したリーフです。

AI01 4-Sensors

温湿度センサ、照度センサ、加速度センサを搭載したリーフです。省電力なセンサを搭載し長時間のセンシングに適しています。

AP01 AVR MCU

ATmega328Pを使用したリーフです。14個のデジタル入出力ピン（6個はPWM出力として使用可能）、6個のアナログ入力ピン、8MHz振動子、およびリセットボタンを備えています。

AP03 STM32 MCU

STM32L452REシリーズを使用した32-bit MCUリーフです。USBを使用する場合はUSBリーフを、SWDを使用する場合はShieldリーフを使用します。

AV01 CR2032

CR2032コイン電池ホルダと電源スイッチ、電圧モニタ用のADコンバータ、3V→3.3V昇圧回路を搭載した電源リーフです。2cm x 2cmのサイズで3.3Vの電源を供給可能です。

AX02 29pin

リーフI/Fの29ピンすべてを2.54mmピッチのスルーホールに接続したリーフです。

AZ01 USB

AVR MCU へのスケッチ書き込みやシリアルモニタを使用する場合に接続するリーフです。USB-UART変換ICとしてFTDI製FT232RQを搭載しています。USBのVBUS(5V)から降圧電源回路により3.3Vに変換し、各リーフにVBUSと3.3Vを供給します。

AZ62 Connector Cover

Connector Coverは、ACR (Anisotropic Conductive Rubber)をゴミの付着から保護します。

AZ66 Basic kit case

Basic Kitのケースです。底面に付いたマグネットで壁に固定することが可能です。

※本ウェブサイトに記載している会社名、商品名は、各社の商標または登録商標です。

サンプルアプリ・応用例

変更履歴

• Rev A1.0: 2021年5月初版
