AP04 STM32 MCU 2Bus

特徴

STMicroelectronics FPU付きARM Cortex-M4 32-bit RISC coreを搭載し、Leafony bus2個搭載した32bit MCUリーフである。USB接続する場合はUSBリーフを接続、SWDを使用する場合はShieldリーフを接続。

Item	Description
Part number	STM32L452REI6
Core	ARM Cortex-M4
Operating voltage	3.3V
Input voltage	3.0-3.6V
Digital I/O	32
Analog input	11
Flash Memory	512 KB
SRAM	160 KB
Clock frequency	80MHz
Arduino IDE Board Settings	Board: ”Nucleo-64”
	Board Part number: “NUCLEO L452RE”
	Upload method: ”STM32CubeProgrammer(Serial)
Dimension	W23×D28×H4.7mm

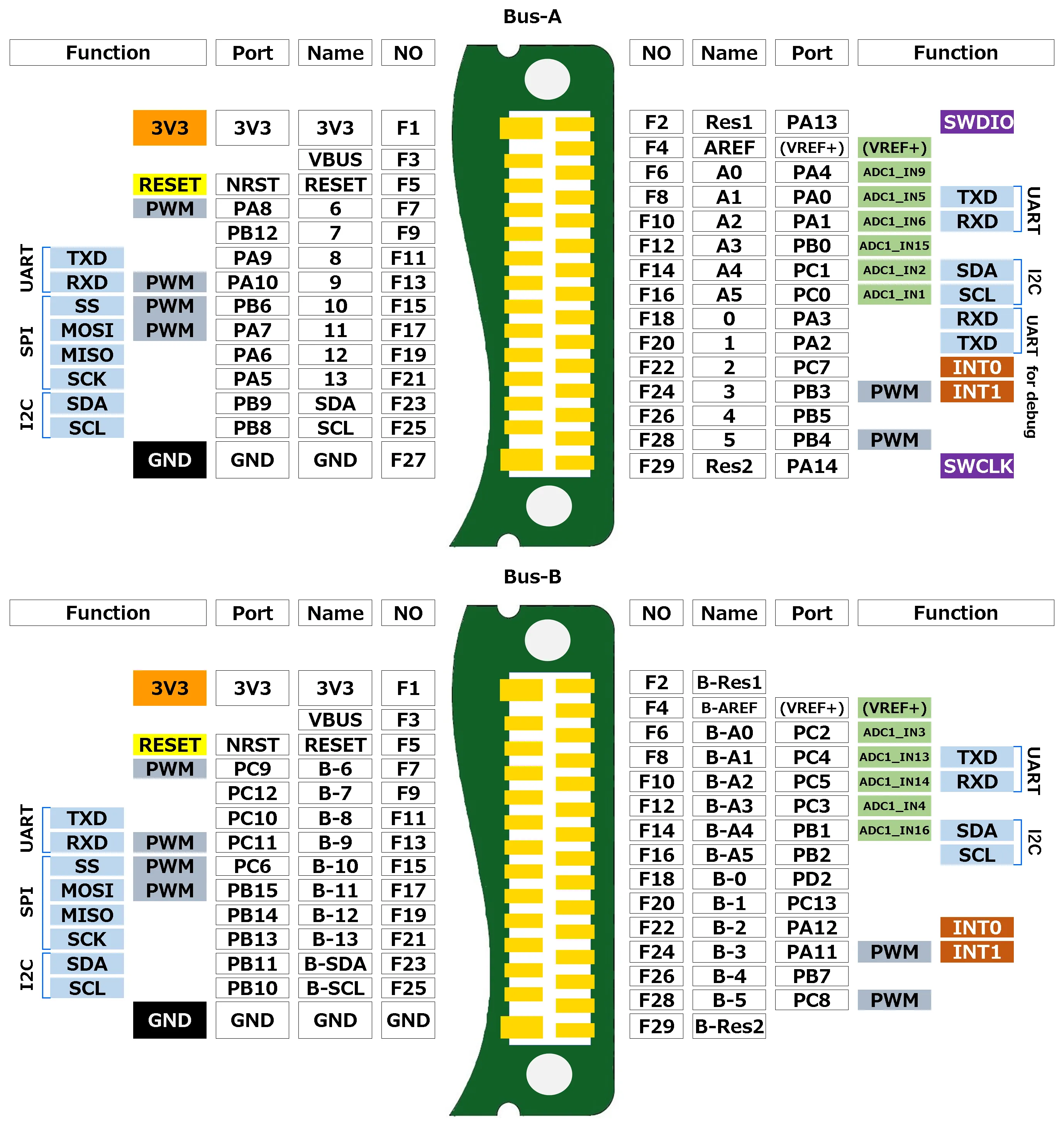

ピン配置のデータは、こちらを参照して下さい。

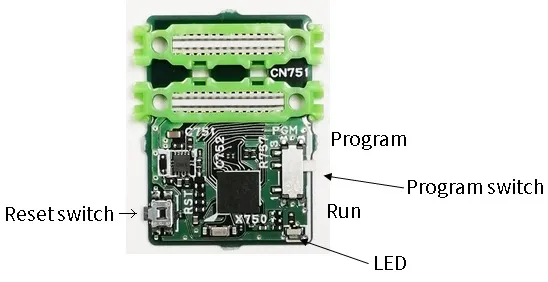

Item	Description
LED	書き込みモード時に点灯する
Reset switch	Resets the STM32 and other devices.
Program switch	Switch to change to Program mode.

本リーフをArduinoで使用するためには、Arduino IDE上でボードの設定等が必要です。
開発環境設定のページで設定方法をご確認下さい。
